３０度台形ねじ用　サポートユニット角型　固定側

３０度台形ねじ用　サポートユニット角型　固定側

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
4,800円 ～ 19,040円
税込価格
5,280円 ～ 20,944円

30度台形ねじ専用軸受です。許容アキシアル荷重を基に選定可能。型式端末に「－S...

詳細情報を確認する

  • 形状：
    角型
  • 種類：
    固定側
  • 材質証明書：
    対象
  • 材質証明書：表面処理（備考）：
    軸用止め輪とラジアルベアリングは対象外

(i)ご注意

  • 締め付けナット（セットピース付）の単品は、BNRをご確認下さい。（無電解ニッケルメッキはございません。）
  • セットピースの単品は、SEPNをご確認下さい。
  • クランプレバーは、セレーション式でレバー位置を調整できます。CLDM、CLMSをご確認下さい。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

左右ねじを用いたチャック機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定56件の候補があります。

Loading...

外形図・規格表



外形図

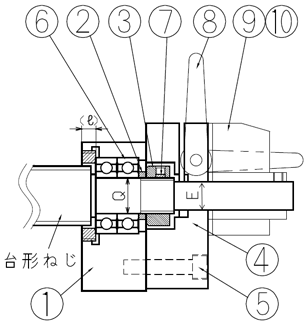

■サポートユニット固定側MTWZ
MTWZM
■回転止めセット品 MTWZ－S
MTWZM－S
■コンパクトポジションインジケータ取付用回転止めセット品 MTWZ－CP
MTWZM－CP
コンパクトポジションインジケータ（別売り）が取付可能です。
■ラージポジションインジケータ取付用回転止めセット品MTWZ－LP（Q12・15）
MTZM－LP（Q12・15）
ラージポジションインジケータ（別売り）が取付可能です。

[ ! ]ねじ軸を挿入しない状態での使用（クランプレバーの空締め）は 行わないでください。変形して使用できなくなります。
[ ! ]Q8にはクランプレバー用カラーはつきません。
[ ! ]クランプレバーの取付位置を反対側にすることはできません。

■構成表
型式
Type
Q寸法
[S] 表面処理
①②③④⑤
構成部品 / [M] 材質
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
8
10
12
15
四三酸化鉄
被膜
無電解
ニッケルメッキ
本体
カラー
ナット
(止めねじ付)
回転止め
六角ボルト
ベアリング
(深溝)
セットピース
(ねじ山保護)
クランプレバー
コンパクト
ポジションインジケータ
ラージ
ポジションインジケータ
S45C
SS400
SS400
SS400
SCM435
SUJ2
C3604BD
亜鉛ダイガスト
など
ナイロンなど
ナイロンなど
MTWZ
●
●
●
●
●
―
●
●
●
―
―
●
●
―
―
―
MTWZM
―
●
MTWZ-S
●
●
●
●
●
―
●
●
●
●
●
●
●
●
―
―
MTWZM-S
―
●
MTWZ-CP
●
●
●
●
●
―
●
●
●
●
●
●
●
●
別売り
（上記）
―
MTWZM-CP
―
●
MTWZ-LP
―
―
●
●
●
―
●
●
●
●
●
●
●
●
―
別売り
（上記）
MTWZM-LP
―
●
[ ! ]クランプレバーはレバーを引くことによって位置を変えることが可能です。
[ ! ]垂直方向使いは可能ですが、ベアリングの許容アキシアル荷重以内でご使用ください（下記規格表参照）。
[ ! ]別売りのポジションインジケータは、E寸法を合わせる必要がございますのでご注意ください。




■型式末尾に「ーSET」を追記すると、支持側サポートユニットがセットになります。詳細は、>>こちら

単品
型式
R寸（Q寸と同じ）
[M] 材質
[S] 表面処理
8
10
12
15
MTUZ
●
●
●
●
S45C
四三酸化鉄被膜
MTUZM
無電解ニッケルメッキ


規格表

型式

TYPE Q (−SET)
MTWZ 8

固定側のみ

MTWZM-S 15 −SET
固定側＋支持側 (MTUZ又はMTUZM  ※固定側と同じ材質）
型式サポートユニット
支持側セット		サポートユニット固定側　MTWZ　 MTWZM回転止め
TypeQABCFGHJLdh(ℓ)ベアリング許容アキシアル荷重(N)クランプレバーER(ℓ1)XT
MTWZ
MTWZ-S
MTWZ-CP
MTWZ-LP
MTWZM
MTWZM-S
MTWZM-CP
MTWZM-LP		8−SET
(セット購入時のみ)		52482538132035226.6304.8B608ZZ1300CLDM6-32-M
(CLMS6-32-M)		622244.560.5
107053365213253424935B6000ZZ2300CLDM6-40-M
(CLMS6-40-M)		823274.565.5
12705836521330392440B6001ZZ26001023274.570.5
15806241601730392711405.8B6002ZZ29001225315.5
[ ! ]寸法ℓ1・XはMTWZ-S/MTWZM-Sのみに適用 [ ! ]寸法TはMTWZ-CP/MTWZM-CPのみに適用
[ ! ]MTWZM－S/CP/LPの使用レバーは（ ）のタイプとなります。
>>クランプレバーは、セレーション式でレバー位置を調整できます。CLDM、CLMSをご確認下さい。
サポートユニット
固定側
付属品寸法		Q締め付けナットカラー寸法セットピース
型式M 細目適合スパナサイズ止めねじ くぼみ
(並目)		内径外径厚み外径厚み
8BNR8M8×1.014M3×3L811.532.2

1.0

10BNR10M10×1.017M4×4L101432.91.0
12BNR12M12×1.019121532.91.0
15BNR15M15×1.022152032.91.0
止めねじ（単品は>>こちら）
Type
材質
表面処理
MTWZ
SCM435
四三酸化鉄被膜
MTWZM
SUS304相当
ー

>>締め付けナット（セットピース付）の単品は、BNRをご確認下さい。（無電解ニッケルメッキはございません。）
>>セットピースの単品は、SEPNをご確認下さい。
