位置決めピン先端形状選択タイプ－全ねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1735

規格変更
納期短縮

評価 4.4平均満足度4.4 この商品のレビューをみる（30件）

通常価格(税別): -

税込価格: -

【特長】インロー部のないねじ込むタイプの位置決めピンです。先端形状は3種類から...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

大頭
導入側先端形状：

丸
導入側仕様：

なし
取付側形状：

おねじ
位置決め側外径公差：

0/-0.1
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定216件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

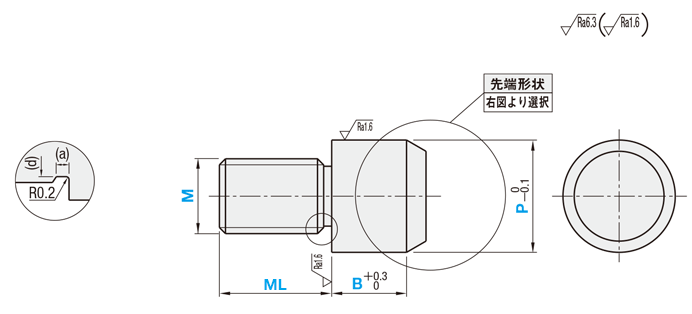

外形図

材質	[ M ]材質	[ S ]表面処理	[ H ]硬度	P寸・B寸指定タイプ	P寸・B寸・ML寸指定タイプ
No.
①	SKS3相当	−	焼入れ硬度60〜63HRC	JPNG	JPNGL
②	SKS3相当	硬質クロムメッキ	焼入れ硬度50〜HRC	GJPNG	GJPNGL
			メッキ硬度750HV〜
③	SKS3相当	−	−	BJPNG	BJPNGL
④	SUS304	−	−	SJPNG	SJPNGL

先端形状
A形状	[ ! ]
B形状	[ ! ]ℓ₂ = P-G2tan30° 参考：2tan30°≒1.15 [ ! ]G＝Pの時、C0.2程度の面取り
C形状	[ ! ]ℓ₂ = P2÷tan30°+R-(R÷sin30°) 参考： tan30°≒0.577 sin30°＝0.5

規格表

型式	−	P	−	B	−	R	−	G	−	ML
JPNGA3 JPNGB5 SJPNGLC8	− − −	P4 P6 P10	− − −	B2 B3 B4	− −	R2 R3	−	G3	−	ML10

M (並目)	ねじ pitch	(a)	(d)
3	0.5	1.3	2.2
4	0.7	1.3	2.9
5	0.8	1.3	3.7
6	1.0	1.7	4.4
8	1.25	2.0	6
10	1.5	2.5	7.7
12	1.75	3.0	9.4
16	2.0	3.0	13
20	2.5	4.4	16.4

[ ! ]上記寸法は参考値となります。保障値ではございません。
[ ! ]センター穴はございません。

■P寸・B寸指定タイプ

型式				P 指定0.1mm単位	B 指定0.1mm単位	R	G	ML
Type	先端	M	＊締付トルク			指定1mm単位	指定1mm単位
Type	形状	(並目)	N・cm			A形状・C形状のみ	B形状のみ
JPNG GJPNG BJPNG SJPNG	A B C	3	98	3.5〜 8.0	1.0〜10.0			4.5
		4	225	4.5〜 8.0				6
		5	461	5.5〜 8.0		A形状		7.5
		6	784	6.5〜10.0	1.0〜15.0	R≧P/2	B形状	9
		8	1911	9.0〜15.0	1.0〜30.0		G≦P	12
		10	3783	11.0〜17.0	3.0〜30.0	C形状		15
		12	6605	13.0〜20.0	3.0〜30.0	R≦P/2		18
		16	16366	17.0〜27.0	5.0〜30.0			24
		20	32928	21.0〜30.0	5.0〜30.0			30

＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■P寸・B寸・ML寸指定タイプ

型式				P 指定0.1mm単位	B 指定0.1mm単位	R	G	ML
Type	先端	M	＊締付トルク			指定1mm単位	指定1mm単位
Type	形状	(並目)	N・cm			A形状・C形状のみ	B形状のみ
JPNGL GJPNGL BJPNGL SJPNGL	A B C	3	98	3.5〜 8.0	1.0〜10.0			4～9
		4	225	4.5〜 8.0				5～12
		5	461	5.5〜 8.0		A形状		7～15
		6	784	6.5〜10.0	1.0〜15.0	R≧P/2	B形状	8～18
		8	1911	9.0〜15.0	1.0〜30.0		G≦P	10～24
		10	3783	11.0〜17.0	3.0〜30.0	C形状		12～30
		12	6605	13.0〜20.0	3.0〜30.0	R≦P/2		17～30
		16	16366	17.0〜27.0	5.0〜30.0			20～40
		20	32928	21.0〜30.0	5.0〜30.0			25～40

追加工

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

2面幅を追加

SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます。

JPNGA3-P6-B2-R3-SC5

300

LAC

レンチ穴を追加（φ3.5）

φ3.5の穴加工追加
[ ! ]B≧10　P≧8の場合に適用

JPNGA6-P10-B10-R3-LAC

100

RAC

六角穴を追加

六角穴を追加します。
RAC=Sを選択
[ ! ]B形状・M6以上にのみ適用

G	B	S指定範囲
4〜5	10〜	2・2.5
6〜7		2・2.5・3・4
8〜9		2・2.5・3・4・5
10〜30	10〜12.9	2・2.5・3・4・5・6
10〜30	13〜	2・2.5・3・4・5・6・8

S	E
2	2
2.5	2
3	2
4	2.5
5	3
6	4
8	5

JPNGA6-P10-B10-R3-RAC3

300

[ NG ]追加工の併用不可

型番リスト

表示件数:

型番	導入側先端タイプ	表面処理	熱処理	材質	位置決め側外径 P(mm)	位置決め部長さ B(mm)	寸法指定タイプ	取付側外径 M	R(mm)	G(mm)	ML(mm)	材質証明書：材質	材質証明書：表面処理	材質証明書：材質（備考）	材質・表面処理を明確に表記できない理由（～相当など）	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BJPNGA3-P[3.5-8/0.1]-B[1-10/0.1]-R[2-500/1]

1個

-( - )

2日目

BJPNGA4-P[4.5-8/0.1]-B[1-10/0.1]-R[3-500/1]

1個

-( - )

2日目

BJPNGA5-P[5.5-8/0.1]-B[1-10/0.1]-R[3-500/1]

1個

-( - )

2日目

BJPNGA6-P[6.5-10/0.1]-B[1-15/0.1]-R[4-500/1]

1個

-( - )

2日目

BJPNGA8-P[9-15/0.1]-B[1-30/0.1]-R[5-500/1]

1個

-( - )

2日目

BJPNGA10-P[11-17/0.1]-B[3-30/0.1]-R[6-500/1]

1個

-( - )

2日目

BJPNGA12-P[13-20/0.1]-B[3-30/0.1]-R[7-500/1]

1個

-( - )

2日目

BJPNGA16-P[17-27/0.1]-B[5-30/0.1]-R[9-500/1]

1個

-( - )

2日目

BJPNGA20-P[21-30/0.1]-B[5-30/0.1]-R[11-500/1]

1個

-( - )

2日目

BJPNGB3-P[3.5-8/0.1]-B[1-10/0.1]-G[1-8/1]

1個

-( - )

2日目

BJPNGB4-P[4.5-8/0.1]-B[1-10/0.1]-G[1-7/1]

1個

-( - )

2日目

BJPNGB5-P[5.5-8/0.1]-B[1-10/0.1]-G[1-8/1]

1個

-( - )

2日目

BJPNGB6-P[6.5-10/0.1]-B[1-15/0.1]-G[1-10/1]

1個

-( - )

2日目

BJPNGB8-P[9-15/0.1]-B[1-30/0.1]-G[1-15/1]

1個

-( - )

2日目

BJPNGB10-P[11-17/0.1]-B[3-30/0.1]-G[1-15/1]

1個

-( - )

2日目

BJPNGB12-P[13-20/0.1]-B[3-30/0.1]-G[1-18/1]

1個

-( - )

2日目

BJPNGB16-P[17-27/0.1]-B[5-30/0.1]-G[1-25/1]

1個

-( - )

2日目

BJPNGB20-P[21-30/0.1]-B[5-30/0.1]-G[1-30/1]

1個

-( - )

2日目

BJPNGC3-P[3.5-8/0.1]-B[1-10/0.1]-R[1-3/1]

1個

-( - )

2日目

BJPNGC4-P[4.5-8/0.1]-B[1-10/0.1]-R[1-3/1]

1個

-( - )

2日目

BJPNGC5-P[5.5-8/0.1]-B[1-10/0.1]-R[1-4/1]

1個

-( - )

2日目

BJPNGC6-P[6.5-10/0.1]-B[1-15/0.1]-R[1-5/1]

1個

-( - )

2日目

BJPNGC8-P[9-15/0.1]-B[1-30/0.1]-R[1-6/1]

1個

-( - )

2日目

BJPNGC10-P[11-17/0.1]-B[3-30/0.1]-R[1-7/1]

1個

-( - )

2日目

BJPNGC12-P[13-20/0.1]-B[3-30/0.1]-R[1-9/1]

1個

-( - )

2日目

BJPNGC16-P[17-27/0.1]-B[5-30/0.1]-R[1-12/1]

1個

-( - )

2日目

BJPNGC20-P[21-30/0.1]-B[5-30/0.1]-R[1-15/1]

1個

-( - )

2日目

BJPNGLA3-P[3.5-8/0.1]-B[1-10/0.1]-R[2-500/1]-ML[4-9/1]

1個

-( - )

2日目

BJPNGLA4-P[4.5-8/0.1]-B[1-10/0.1]-R[3-500/1]-ML[5-12/1]

1個

-( - )

2日目

BJPNGLA5-P[5.5-8/0.1]-B[1-10/0.1]-R[3-500/1]-ML[7-15/1]

1個

-( - )

2日目

BJPNGLA6-P[6.5-10/0.1]-B[1-15/0.1]-R[4-500/1]-ML[8-18/1]

1個

-( - )

2日目

BJPNGLA8-P[9-15/0.1]-B[1-30/0.1]-R[5-500/1]-ML[10-24/1]

1個

-( - )

2日目

BJPNGLA10-P[11-17/0.1]-B[3-30/0.1]-R[6-500/1]-ML[12-30/1]

1個

-( - )

2日目

BJPNGLA12-P[13-20/0.1]-B[3-30/0.1]-R[7-500/1]-ML[17-30/1]

1個

-( - )

2日目

BJPNGLA16-P[17-27/0.1]-B[5-30/0.1]-R[9-500/1]-ML[20-40/1]

1個

-( - )

2日目

BJPNGLA20-P[21-30/0.1]-B[5-30/0.1]-R[11-500/1]-ML[25-40/1]

1個

-( - )

2日目

BJPNGLB3-P[3.5-8/0.1]-B[1-10/0.1]-G[1-8/1]-ML[4-9/1]

1個

-( - )

2日目

BJPNGLB4-P[4.5-8/0.1]-B[1-10/0.1]-G[1-7/1]-ML[5-12/1]

1個

-( - )

2日目

BJPNGLB5-P[5.5-8/0.1]-B[1-10/0.1]-G[1-8/1]-ML[7-15/1]

1個

-( - )

2日目

BJPNGLB6-P[6.5-10/0.1]-B[1-15/0.1]-G[1-10/1]-ML[8-18/1]

1個

-( - )

2日目

BJPNGLB8-P[9-15/0.1]-B[1-30/0.1]-G[1-15/1]-ML[10-24/1]

1個

-( - )

2日目

BJPNGLB10-P[11-17/0.1]-B[3-30/0.1]-G[1-15/1]-ML[12-30/1]

1個

-( - )

2日目

BJPNGLB12-P[13-20/0.1]-B[3-30/0.1]-G[1-18/1]-ML[17-30/1]

1個

-( - )

2日目

BJPNGLB16-P[17-27/0.1]-B[5-30/0.1]-G[1-25/1]-ML[20-40/1]

1個

-( - )

2日目

BJPNGLB20-P[21-30/0.1]-B[5-30/0.1]-G[1-30/1]-ML[25-40/1]

1個

-( - )

2日目

BJPNGLC3-P[3.5-8/0.1]-B[1-10/0.1]-R[1-3/1]-ML[4-9/1]

1個

-( - )

2日目

BJPNGLC4-P[4.5-8/0.1]-B[1-10/0.1]-R[1-3/1]-ML[5-12/1]

1個

-( - )

2日目

BJPNGLC5-P[5.5-8/0.1]-B[1-10/0.1]-R[1-4/1]-ML[7-15/1]

1個

-( - )

2日目

BJPNGLC6-P[6.5-10/0.1]-B[1-15/0.1]-R[1-5/1]-ML[8-18/1]

1個

-( - )

2日目

BJPNGLC8-P[9-15/0.1]-B[1-30/0.1]-R[1-6/1]-ML[10-24/1]

1個

-( - )

2日目

BJPNGLC10-P[11-17/0.1]-B[3-30/0.1]-R[1-7/1]-ML[12-30/1]

1個

-( - )

2日目

BJPNGLC12-P[13-20/0.1]-B[3-30/0.1]-R[1-9/1]-ML[17-30/1]

1個

-( - )

2日目

BJPNGLC16-P[17-27/0.1]-B[5-30/0.1]-R[1-12/1]-ML[20-40/1]

1個

-( - )

2日目

BJPNGLC20-P[21-30/0.1]-B[5-30/0.1]-R[1-15/1]-ML[25-40/1]

1個

-( - )

2日目

GJPNGA3-P[3.5-8/0.1]-B[1-10/0.1]-R[2-500/1]

1個

-( - )

5日目

GJPNGA4-P[4.5-8/0.1]-B[1-10/0.1]-R[3-500/1]

1個

-( - )

5日目

GJPNGA5-P[5.5-8/0.1]-B[1-10/0.1]-R[3-500/1]

1個

-( - )

5日目

GJPNGA6-P[6.5-10/0.1]-B[1-15/0.1]-R[4-500/1]

1個

-( - )

5日目

GJPNGA8-P[9-15/0.1]-B[1-30/0.1]-R[5-500/1]

1個

-( - )

5日目

GJPNGA10-P[11-17/0.1]-B[3-30/0.1]-R[6-500/1]

1個

-( - )

5日目

基本情報

【特長】インロー部のないねじ込むタイプの位置決めピンです。先端形状は3種類から選択可能です。
取付側のねじ長（ML寸）が選べるようになりました。

【新商品】
・取付側ねじ長（ML寸）を1mm単位でご指定いただけます。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■P寸・B寸指定タイプ

M	￥基準単価
	①SKS3焼	②SKS3硬質	③SKS3	④SUS304
	JPNG	GJPNG	BJPNG	SJPNG
3	550	780	500	640
4	550	790	500	640
5	560	800	510	660
6	570	820	530	670
8	590	840	550	690
10	600	860	560	710
12	620	880	580	750
16	650	910	610	790
20	720	1,020	680	890

■P寸・B寸・ML寸指定タイプ
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は下表参照）

M	￥基準単価
	①SKS3焼	②SKS3硬質	③SKS3	④SUS304
	JPNGL	GJPNGL	BJPNGL	SJPNGL
3	530	760	490	620
4	530	770	490	620
5	540	780	490	640
6	550	800	510	650
8	570	810	530	670
10	580	830	540	690
12	600	850	560	730
16	630	880	590	770
20	700	990	660	860

P寸・B寸・ML寸指定タイプの価格
価格はML長さによって決定します。

ML			￥価格(1円単位切り捨て)
M ×1 ≦ML＜M ×1.5			表中基準単価
M ×1.5≦ML＜M ×2			表中基準単価×1.05
M ×2 ≦ML＜M ×2.5			表中基準単価×1.1
M ×2.5≦ML＜M ×3			表中基準単価×1.15

価格計算例：JPNGLA10-P12.0-B5-R6-ML20
（ML＝M×2）
580（JPNGLA10）×1.1＝630円

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質No.①③④

●材質No.②

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
