【エコノミーシリーズ】 RoHS対応ＸＹ軸アリ溝ラック＆ピニオン式長方形薄型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
値下げ
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 21,870円～ 28,900円

税込価格: 24,057円～ 31,790円

厚み26mmの薄型ラック&ピニオン式XY軸ステージです。＜手動ステージ総合情報...

詳細情報を確認する

送り方式：

ラック&ピニオン
移動ガイド：

アリ溝
耐荷重（範囲）(N)：

5.1～30.0
テーブル幅（範囲）(mm)：

26～40
高さ（範囲）(mm)：

40.1～50.0
テーブル材質：

アルミ合金
テーブルサイズ(厚み) H(mm)：

46
透過穴(テーブルセンタ穴)：

なし
テーブル真直度(μm)：

50
送りツマミ位置：

サイド
クランプ：

標準
勝手違い：

標準
テーブル表面処理：

黒アルマイト
送り方式（ラック＆ピニオン種類）：

標準
送り方式（バーニア目盛付）：

バーニア目盛付

(i)ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定3件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

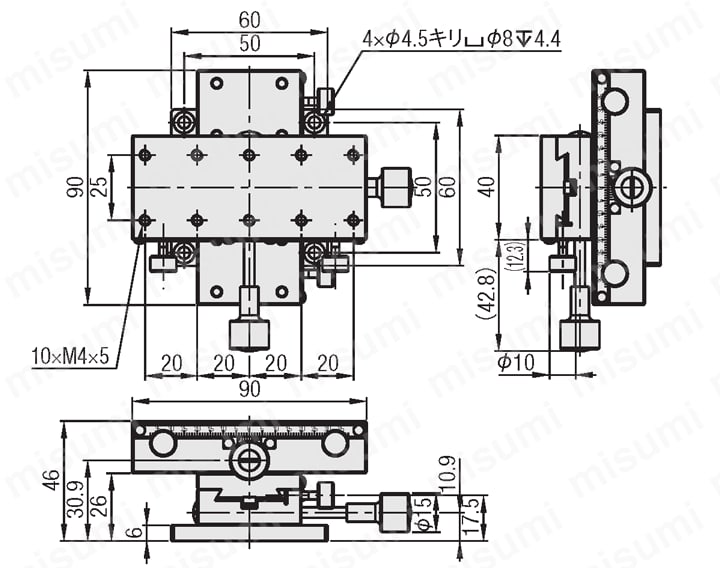

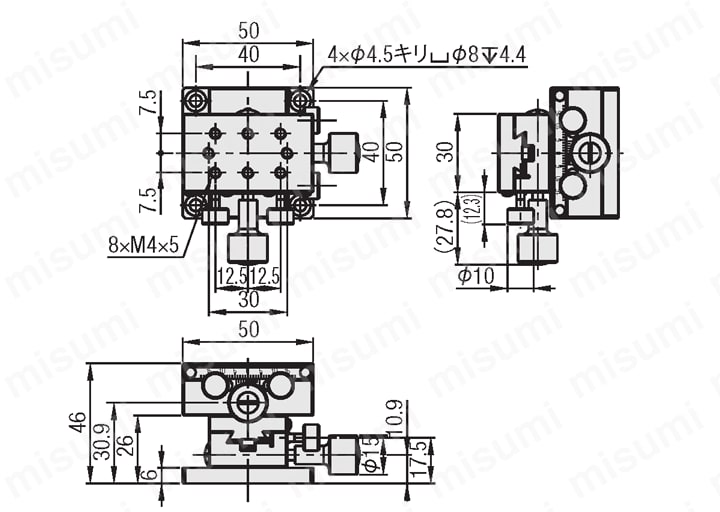

外形図

XYDTSC50			XYDTSC60

XYDTSC90

[ ! ]詳細寸法はCADデータをご確認ください。
[ ! ]下面プレートを外して使用する際には、取付プレートと下軸の送りハンドルの干渉にご注意ください。

[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト

規格表

型式

XYDTSC90

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面(mm)	移動量(mm)	ハンドル1回転移動量(mm)	耐荷重(N)	移動精度(μm)	自重(kg)	￥基準単価
Type	No.					真直度
XYDTSC	50	50×30	±15	16.7	14.7	50	0.33	21,870
	60	60×40	±20		24.5		0.42	25,640
	90	90×40	±35				0.57	28,900

[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：アリ溝式のφ15のハンドルに取り付けるだけで、ハンドル径を大きくすることができます。詳細はこちら
[ ! ]XY軸ステージに記載されている移動精度は、単軸で計測した時の数値です。

製品比較情報

■当社類似品とエコノミーシリーズの比較

	当社類似品 XYWG60	エコノミーシリーズ XYDTSC60
材質	アルミ合金	アルミ合金
表面処理	黒アルマイト	黒アルマイト
移動量(mm)	±21	±20
ハンドル1回転移動量(mm)	18	16.7
移動精度・真直度(μm)	30	50
耐荷重(N)	34.3	24.5
自重(㎏)	0.51	0.42
RoHS10	対応	対応

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

使用例

ペットボトルのリーク検査

ステージの送りハンドルを回すだけでセンサや検査カメラをX方向、
またはXY方向に微調整を行うことができます。
