フリーガイドアーム　固定アーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2237

数量スライド割引
当日出荷可能

評価 3.5平均満足度3.5 この商品のレビューをみる（2件）

通常価格(税別): 10,680円～ 15,000円

税込価格: 11,748円～ 16,500円

可動部が３箇所を自在に調整でき、ダイヤルひとつの固定ですべての可動部を固定でき...

詳細情報を確認する

種類：

ガイドアーム単体
アーム種類：

固定アーム
マグネットベース：

なし
フリーガイドアーム端部形状：

先端タップ

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

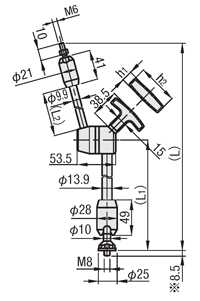

FRXGA	（No.50）	（No.80）	（No.100・No.200）

※ マグネットベース（MGNBSこちら）とご利用の際は、t＝1.5以上のワッシャをご用意ください。

本体
[ M ]材　質　SUM22
[ S ]表面処理　無電解ニッケルメッキ

規格表

型式

FRXGA100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		(L)	(L₁)	(L₂)	h₁	h₂	M (並目)	自重 (g)	許容参考荷重 (N)	￥基準単価	￥スライド単価
Type	No.	(L)	(L₁)	(L₂)	h₁	h₂	M (並目)	自重 (g)	許容参考荷重 (N)	1〜4コ	5〜10コ
FRXGA	50	155.5	81.1	19	11	26	M6	300	15	8,900	8,010
	80	195	99	17.6	17	68	M8	700	30	10,500	9,450
	100	272	145	62	15	56		800	24.5	11,500	10,350
	200	432	228	142	17	68		950	17.6	12,500	11,250

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:

型番	許容参考荷重(N)	アーム最大長(mm)	No.	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FRXGA50	15	155.5	50	10	1個	10,680円( 11,748円 )	在庫品1日目当日出荷可能
FRXGA80	30	195	80	10	1個	12,600円( 13,860円 )	在庫品1日目当日出荷可能
FRXGA100	24.5	272	100	10	1個	13,800円( 15,180円 )	在庫品1日目当日出荷可能
FRXGA200	17.6	432	200	10	1個	15,000円( 16,500円 )	在庫品1日目当日出荷可能

基本情報

可動部が３箇所を自在に調整でき、ダイヤルひとつの固定ですべての可動部を固定できます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜4	5〜10	11〜
値引率	基準単価	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■許容参考荷重（N）
アームを水平にして荷重をかけた場合の保持力になります。（保証値ではありません。）

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
