アンプ内蔵型近接センサ ねじ型

アンプ内蔵型近接センサ ねじ型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.2平均満足度4.2 この商品のレビューをみる(4件)
通常価格(税別)
4,440円 ~ 5,600円
税込価格
4,884円 ~ 6,160円

【特長】・一般的なねじ型の近接センサを低価格、短納期で提供します。

詳細情報を確認する

(i)ご注意

  • 現在部材調達が困難な状況のため、一部商品で新規ご注文の受付を一時停止しております。
    ご迷惑をお掛けし大変申し訳ございませんが、ご理解賜りますよう何卒よろしくお願い申し上げます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

Loading...

外形図・規格表



外形図

アンプ内蔵型近接センサ ねじ型:関連画像 ■シールド ねじ型M8
EM2-8S(2線式)
ねじ型M12
EM3-12S(2線式)
EMZ3-12S(3線式)
ねじ型M18
EM7-18S(2線式)
EMZ7-18S(3線式)
ねじ型M30
EM10-30S(2線式)
■非シールド ねじ型M12
EM8-12U(2線式)
ねじ型M18
EM14-18U(2線式)
[ ! ]材質仕様は下記ケース材質・リード線をご参照ください。
[ A ]
付属品 歯付座金(2個)・六角ナット(2個)


規格表

型式
EM7−18S
■2線式/シールド
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状M
(細目)
ねじ
pitch
検出距離出力形態接続方法¥基準単価¥スライド単価
1〜4コ5〜10コ
EM2−8Sねじ型81.02mmNPN N.O.コード引き出しタイプ2m
(耐油性ケーブル)
5,2004,650
EM3−12Sねじ型121.03mm4,3503,690
EM7−18Sねじ型181.07mm4,9204,180
EM10−30Sねじ型301.510mm5,4904,660
[ ! ]表示数量超えはWOSにてご確認ください。
■2線式/非シールド
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状M
(細目)
ねじ
pitch
検出距離出力形態接続方法¥基準単価¥スライド単価
1〜4コ5〜10コ
EM8−12Uねじ型121.08mmNPN N.O.コード引き出しタイプ2m
(耐油性ケーブル)
4,3503,690
EM14−18Uねじ型181.014mm4,9204,180
[ ! ]表示数量超えはWOSにてご確認ください。
■3線式/シールド
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状M
(細目)
ねじ
pitch
検出距離出力形態接続方法¥基準単価¥スライド単価
1〜4コ5〜10コ
EMZ3−12Sねじ型121.03mmNPN N.O.コード引き出しタイプ2m
(耐油性ケーブル)
4,3503,690
EMZ7−18Sねじ型181.07mm4,9204,180
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

型番
検出距離(範囲)(mm)
シールド
ヘッドサイズ(センサ形状 ネジ型)
電源
検出距離詳細(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
~5
シールド
M8
2線式
2

1個

5,300( 5,830円 )

在庫品1日目

当日出荷可能

~5
シールド
M12
2線式
3

1個

4,440( 4,884円 )

在庫品1日目

当日出荷可能

6~10
シールド
M18
2線式
7

1個

5,020( 5,522円 )

在庫品1日目

当日出荷可能

6~10
非シールド
M12
2線式
8

1個

4,440( 4,884円 )

在庫品1日目

当日出荷可能

6~10
シールド
M30
2線式
10

1個

5,600( 6,160円 )

在庫品1日目

当日出荷可能

11~20
非シールド
M18
2線式
14

1個

5,020( 5,522円 )

在庫品1日目

当日出荷可能

~5
シールド
M12
3線式
3

1個

4,440( 4,884円 )

在庫品1日目

当日出荷可能

6~10
シールド
M18
3線式
7

1個

5,020( 5,522円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】・一般的なねじ型の近接センサを低価格、短納期で提供します。

(i)ご注意

  • 現在部材調達が困難な状況のため、一部商品で新規ご注文の受付を一時停止しております。
    ご迷惑をお掛けし大変申し訳ございませんが、ご理解賜りますよう何卒よろしくお願い申し上げます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

アンプ内蔵型近接センサ ねじ型:関連画像 ■検出領域図(代表値) ■形状特性(代表値) ■接続/動作 直流2線式 直流3線式NPN出力
■取付周囲金属の影響
周囲金属の影響を受けるため、下表寸法より十分に遠ざけるよう設置してください。

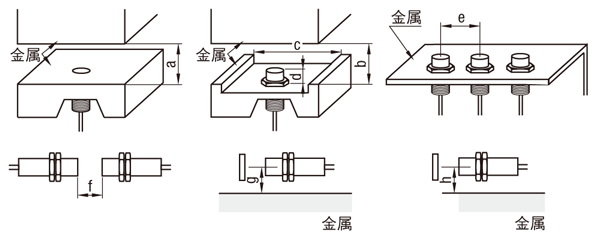

アンプ内蔵型近接センサ ねじ型:関連画像
(単位mm)
型式abcdefgh
EM2-8S8̶̶̶162084
EM3-12S/EMZ3-12S8̶̶̶243096
EM7-18S/EMZ7-18S20̶̶̶365013.59
EM10-30S40̶̶̶601002015
EM8-12U̶2040151001204020
EM14-18U̶4070221102007035
■使用上の注意
・リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を損傷することがあります。
・リード線の曲げ半径は30mm以上としてください。また、引き出し口より30mm以内では急に曲げないようにしてください。
・電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負荷を先にOFFすることをおすすめします。

・付近に大きなサージを発生するモータなどがある場合、センサ自身の負荷が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。

■仕様
種類直流2線式直流3線式
シールド非シールドシールド
M8M12M18M30M12M18M12M18
型式EM2−8SEM3−12SEM7−18SEM10−30SEM8−12UEM14−18UEMZ3−12SEMZ7−18S
定格使用電圧DC12/24V(DC10〜30V) 許容リップル率10%p−p以下DC12/24V(DC10〜30V) 許容リップル率10%p−p以下DC12/24V(DC10〜30V) 許容リップル率10%p−p以下
標準検出体(mm)鉄 8×8×1t鉄 12×12×1t鉄 18×18×1t鉄 30×30×1t鉄 30×30×t1鉄 30×30×t1鉄 12×12×1t鉄 18×18×1t
実効動作距離2mm±10%3mm±10%7mm±10%10mm±10%8mm±10%14mm±10%3mm±10%7mm±10%
保証動作距離0〜1.4mm0〜2.2mm0〜5.6mm0〜8.1mm0〜6.4mm0〜11.3mm0〜2.2mm0〜5.6mm
応動材質鉄/非鉄金属(材質により動作距離が変化します)鉄/非鉄金属(材質により動作距離が変化します)鉄/非鉄金属(材質により動作距離が変化します)
応差15%以下20%以下20%以下20%以下
動作サイクル周波数2kHz300kHz100Hz100Hz300Hz100Hz
定格使用電流3〜100mA5〜100mA最大200mA
電圧降下3V以下3V以下1.5V以下
オフ状態電流0.55mA以下1mA以下1mA以下0.5mA以下
回路保護負荷短絡保護回路負荷短絡保護回路、サージ吸収回路負荷短絡保護回路、サージ吸収回路負荷短絡保護回路、サージ吸収回路、逆接続保護回路
表示灯 動作表示動作表示動作表示
使用周囲温度−25〜+70℃−25〜+70℃−25〜+70℃
温度特性±10%以内(+25℃時の動作に対して)±15%以内(+23℃時の動作に対して)±10%以内(+23℃時の動作に対して)±10%以内(+23℃時の動作に対して)±15%以内(+23℃時の動作に対して)±10%以内(+23℃時の動作に対して)
耐電圧AC1000V 50/60Hz(1分間)AC500V 50/60Hz(1分間)AC600V 50/60Hz(1分間)AC500V 50/60Hz(1分間)
絶縁抵抗50MΩ以上(DC500V)50MΩ以上(DC500V)50MΩ以上(DC500V)
耐振動複振幅1.5mm 10〜55Hz(X、Y、Z各方向2h)複振幅1.5mm 10〜55Hz(X、Y、Z各方向2h)複振幅1.5mm 10〜55Hz(X、Y、Z各方向2h)
耐衝撃980m/S2 11ms以内(X、Y、Z各方向各10回)490m/s2 11ms以内(X、Y、Z各方向各10回)490m/s2 11ms以内(X、Y、Z各方向各10回)490m/s2 11ms以内(X、Y、Z各方向各10回)
保護等級IP67IP67IP67
ケース材質ケースステンレス金属部:真鍮ニッケルメッキ金属部:真鍮ニッケルメッキ金属部:真鍮ニッケルメッキ
検出面PBT樹脂PBT樹脂PBT樹脂
リード線耐油性ケーブル2m
外径(約φ4.1)0.3mm2 2芯
耐油性ケーブル2m
外径(約φ3.8)0.3mm2 2芯
耐油性ケーブル2m
外径(約φ6)0.5mm2 2芯
耐油性ケーブル2m
外径(約φ3.8)0.3mm2 2芯
耐油性ケーブル2m
外径(約φ3.8)0.3mm2 3芯
締付トルク検出面から10mmの範囲:9Nm以下
上記よりケーブル側の範囲:12Nm以下
5Nm以下10Nm以下20Nm以下5Nm以下10Nm以下5Nm以下10Nm以下
質量約50g約90g約150g約250g約90g約150g約80g約150g
本製品は、人体保護用の検出装置としては
使用しないでください。
(人体保護を目的とする検出には、OSHA、ANSIおよびIEC等の各国の
人体保護用に関する法律および規格に適合する製品をご使用ください。)

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
