アンプ内蔵型近接センサ　角型

アンプ内蔵型近接センサ　角型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（10件）
通常価格(税別)
1,520円
税込価格
1,672円

【特長】・一般的な各型の近接センサを低価格、短納期で提供します。

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

トレイ着座確認工程

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

外形図・規格表



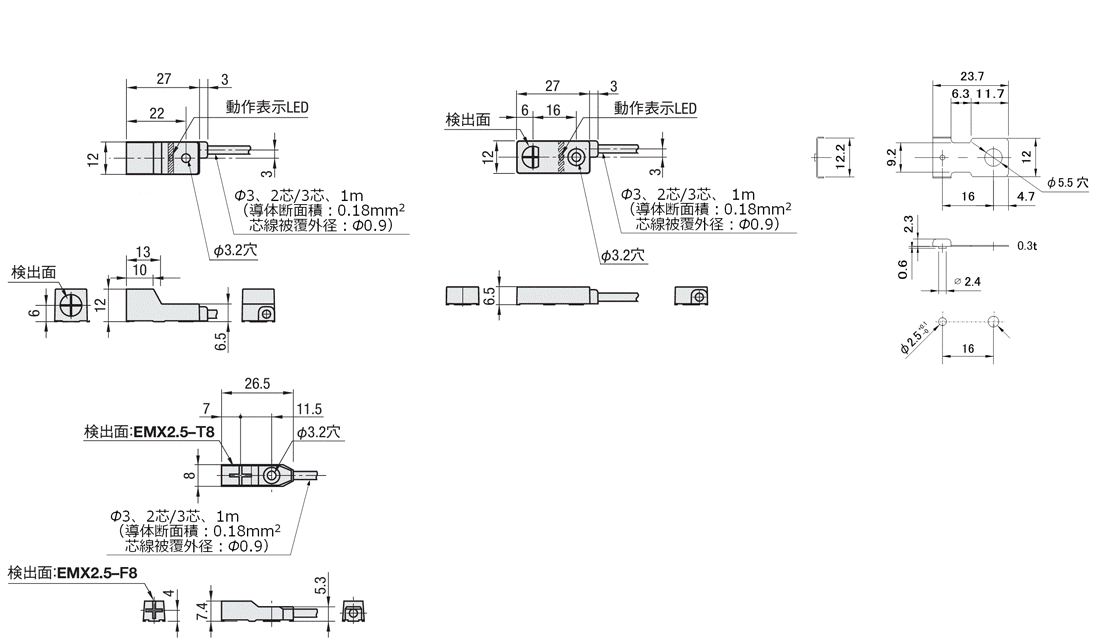

外形図

■前面検出（検出距離4mm）
EX4－F12（2線式）
EMX4－F12（3線式）
EMX4－F12C（3線式）

■上面検出（検出距離4mm）
EX4－T12（2線式）
EMX4－T12（3線式）
EMX4－T12C（3線式）

■前面・上面検出（検出距離2.5mm）
EMX2.5－F8（3線式）
EMX2.5－T8（3線式）

■取付金具（検出距離4ｍｍのみに付属）

取付穴加工寸法


M3×0.5タップまたはΦ3.4通し穴取付穴がΦ3.4通し穴の場合、平ワッシャ、ばねワッシャ、ナットにて固定。ねじの長さは取付板厚さ等により選定。

 材質備考
本体(ケース)ポリカーボネート―
取付金具SUS304相当検出距離4ｍｍのみ付属

[ ! ]取付金具は検出距離4mmのみ付属されています。その他の型式は金具なしで取付いただけます。
[ ! ]本品に異周波タイプやNPN出力の製品はありません。


規格表

型式
EX4−F12
■2線式
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式検出面検出距離出力形態￥基準単価￥スライド単価
1〜4コ5〜10コ
EX4−F12前面4mmN.O.1,4901,260
EX4−T12上面
■3線式
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式検出面検出距離出力形態￥基準単価￥スライド単価
1〜4コ5〜10コ
EMX2.5−F8前面2.5mmN.O.1,4901,260
EMX2.5−T8上面
EMX4−F12前面4mmN.O.1,4901,260
EMX4−T12上面
EMX4−F12C前面4mmN.C.1,4901,260
EMX4−T12C上面
■仕様
種類直流2線式直流3線式
前面検出上面検出前面検出上面検出前面検出上面検出前面検出上面検出
N.O.(ノーマルオープン)NPN　N.O(ノーマルオープン)NPN　N.O
(ノーマルオープン)		NPN　N.C
(ノーマルクローズ)
型式EX4−F12EX4−T12EMX2.5−F8EMX2.5−T8EMX4−F12EMX4−T12EMX4−F12CEMX4−T12C
定格使用電圧DC12/24V (DC10〜30V) 許容リップル率3％p−p以下DC12/24V (DC10〜30V) 許容リップル率3％p−p以下DC12/24V (DC10〜30V) 許容リップル率3％p−p以下
標準検出体(mm)鉄 20×20×1t鉄 15×15×1t鉄 20×20×1t
実効動作距離4mm±10％2.5mm±15％4mm±10％
保証動作距離0〜2.8mm0〜1.7mm0〜2.8mm
応動材質鉄/非鉄金属(材質により動作距離が変化します)鉄/非鉄金属(材質により動作距離が変化します)鉄/非鉄金属(材質により動作距離が変化します)
応差約20％以下約20％以下約20％以下
動作サイクル周波数最大200Hz最大500Hz最大200Hz
定格使用電流5〜50mA最大50mA最大50mA
電圧降下3V以下1V以下1V以下
オフ状態電流1.0mA以下0.1mA以下0.1mA以下
表示灯動作表示動作表示動作表示
使用周囲温度−10〜＋50℃−10〜＋50℃−10〜＋50℃
温度特性±20％以内(＋23℃時の動作距離に対して)±20％以内(＋23℃時の動作距離に対して)±20％以内(＋23℃時の動作距離に対して)
耐電圧AC500V 50/60Hz1分間AC500V 50/60Hz1分間AC500V 50/60Hz1分間
絶縁抵抗50MΩ以上(DC500V)50MΩ以上(DC500V)50MΩ以上(DC500V)
耐振動複振幅1.5mm 10〜55Hz(X、Y、Z各方向2h)複振幅1.5mm 10〜55Hz(X、Y、Z各方向2h)複振幅1.5mm 10〜55Hz(X、Y、Z各方向2h)
耐衝撃294m/s2 11ms以内(X、Y、Z各方向各10回)294m/s2 11ms以内(X、Y、Z各方向各10回)294m/s2 11ms以内(X、Y、Z各方向各10回)
保護等級IP67IP67IP67
ケース材質ポリカーボネートポリカーボネートポリカーボネート
リード線耐油性ケーブル1.0m耐油性ケーブル1.0m耐油性ケーブル1.0m
外径(φ3)0.18mm2 2芯外径(φ3)0.18mm2 3芯外径(φ3)0.18mm2 3芯
締付トルク0.4Nm以下0.4Nm以下0.4Nm以下
質量約20g約19g約20g
■形状特性（代表例）

EX4/EMX4

アンプ内蔵型近接センサ　角型:関連画像

EMX2.5

アンプ内蔵型近接センサ　角型:関連画像
■動作領域図（代表例）

EX4/EMX4

アンプ内蔵型近接センサ　角型:関連画像

EMX2.5

アンプ内蔵型近接センサ　角型:関連画像

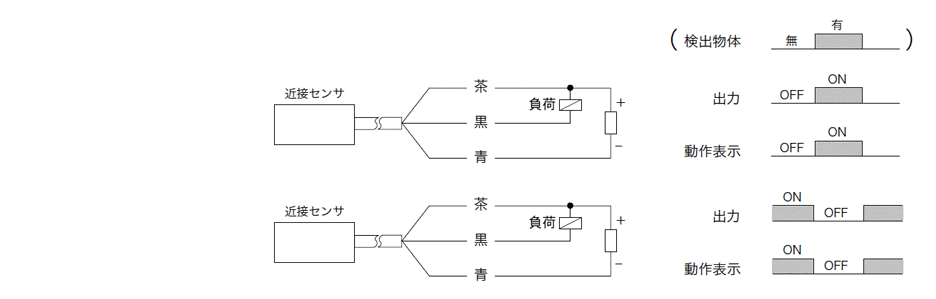

■接続/動作


※1.負荷は、電源のどちら側
      にも接続可能です。

直流2線式近接センサの論理OR、論理AND接続はできません。
また、有接点との直列接続も原則としてできません。

直流2線式　N.O.（ノーマルオープン）※1

直流3線式　NPN　N.O.（ノーマルオープン）

直流3線式　NPN　N.C.（ノーマルクローズ）

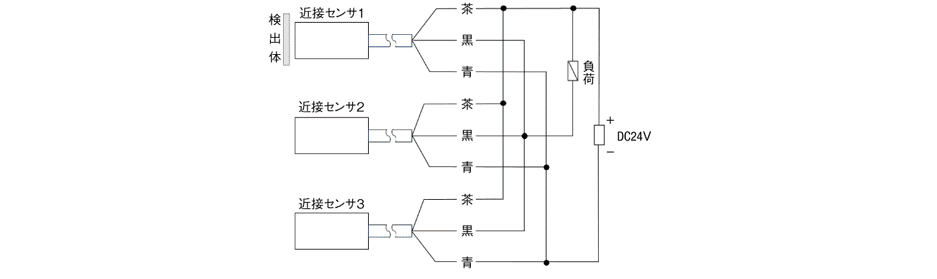

(論理OR接続)
直流3線式近接センサを論理OR接続すると、近接センサのいずれか１個の出力が動作した場合に負荷が駆動されます。
論理OR接続するのに使用できる近接センサ数は、それぞれの近接センサのオフ状態電流の和が、開閉する負荷に影響を
与えない程度であれば、多数個接続できます。出力形式がNPN出力、PNP出力のものを混在使用することはできません。

NPN出力の論理OR接続例

■相互干渉と同周波数分類
2個以上の近接センサを接近して取り付ける場合は、近接センサ相互の取り付け間隔を動作距離の10倍以上（中心間）とってください。
この間隔のとり方が少ないと相互干渉を起こすことがあります。

型 式取 付無限平面の金属体
並行配置		検出面まで平面
金属体並行配置		窓状金属体に配置前面に金属体配置並行配置対向配置
前面検出タイプ		対向配置
上面検出タイプ
アンプ内蔵型近接センサ　角型:関連画像アンプ内蔵型近接センサ　角型:関連画像アンプ内蔵型近接センサ　角型:関連画像アンプ内蔵型近接センサ　角型:関連画像アンプ内蔵型近接センサ　角型:関連画像アンプ内蔵型近接センサ　角型:関連画像アンプ内蔵型近接センサ　角型:関連画像
EMX2.5−T83.73.714818−20
EMX2.5−F81071481820−
EX4−T12
EMX4−T12		3.253.25301032−20
EX4−F12
EMX4−F12
EMX4−F12C
EMX4−T12C		201530103220−

＊上面検出機種の場合の検出体位置
　●近接センサの周囲に金属がある場合、動作距離が変化し動作が不安定になるため、周囲金属はできるだけ遠ざけてください。
　●D寸法（mm）は、近接センサ検出面から周囲金属体までの最小値なので、上表の数値以上遠ざけてください。
　●EMX2.5ーF8のB寸法を、3.7mm（密着取付）とする場合は、近接センサ検出面側を3mm以上周囲金属から遠ざけてください。
　●間隔が十分取れない場合、異周波タイプを使用することにより相互干渉を防げます。特注で対応しております。詳しくはお問い合わせください。

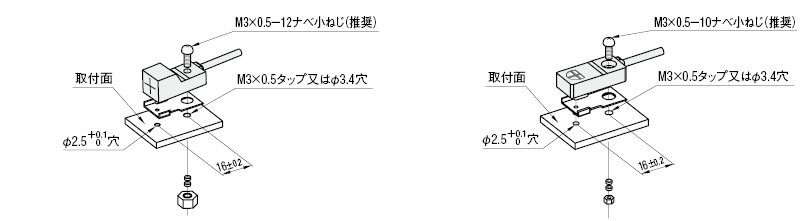

■取付について（検出距離4mmの場合）
　※検出距離2.5ｍｍタイプに取付板は付属しません）

EX4－F12
EMX4－F12
EMX4－F12C

EX4－T12
EMX4－T12
EMX4－T12C

取付穴がφ3.4穴の場合は、
平ワッシャ、バネワッシャ、ナットにて固定
ねじの長さは取付板厚さ等により選定してください。

アンプ内蔵型近接センサ　角型:関連画像

■製品をご使用頂く前に
・本製品は電源投入時、検出物がない場合は約25msの間、検出物が近くにある場合は約100msの間、検出信号が出力される可能性がありますのでご注意ください。

■取り付け時の注意事項
・ネジで締め付ける際には、センサにストレスが掛からないように締め付けを行ってください。
　＊締め付けトルクの仕様値　0.4Nmを越える力で締め付けを行うと、センサが壊れる恐れがあります。

■UL認証について
　UL認証品としてご利用頂く場合には、Class2電源をご使用ください。UL認証品は、レコグニッションで認定された製品で、Class2電源の使用が
条件となっております。

型番リスト
