トグルクランプ　ロング持ち手－フランジベース－先端ボルトスライド調整－締圧力882N

トグルクランプ　ロング持ち手－フランジベース－先端ボルトスライド調整－締圧力882N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常単価(税別)
1,120円
税込単価
1,232円

もち手が長いので指をはさみづらく、操作性も向上します。【関連商品】オートラッチ

詳細情報を確認する

(i)ご注意

  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク方向転換治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

MC01L-3 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表

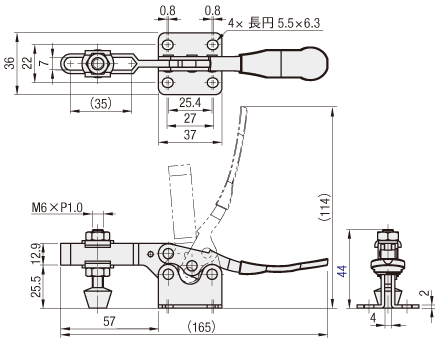

外形図

MC01Lー3


規格表

型式
MC01L−3
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式MC01L-3
　本体　材質SS400
　表面処理三価クロメート
　グリップ部樹脂　材質PVC（ポリ塩化ビニル）
　使用温度範囲-10℃～45℃
　締圧力(N)882
　アーム開閉角度80°
　ハンドル開閉角度73°
　自重(g)140
　付属品 　ゴム付きボルト
　材質：NBR
　硬度：ショアA70
　￥基準単価1,120
[ ! ]カタログ記載の締圧力は、先端ボルトの位置を一番ハンドル側に寄せた際の数値となります。
ボルトの先端がゴムの場合、ゴムより力が吸収されるため締圧力が約半分になります。
先端ボルトをスライドさせることで締圧力は低下傾向になります。
スライド量と締圧力の関係性を示すデータはご用意ありません。

[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MC01L-3

10

1個

1,120円( 1,232円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

もち手が長いので指をはさみづらく、操作性も向上します。
【関連商品】
オートラッチ

(i)ご注意

  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

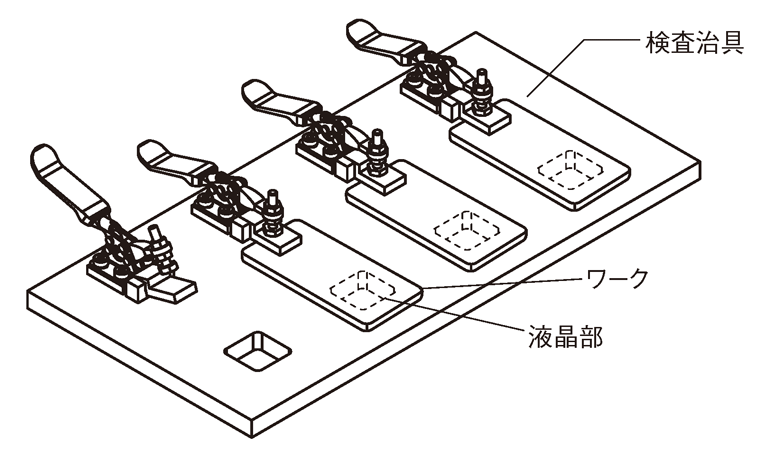

携帯電話の液晶通電検査にワーク押さえとして使用

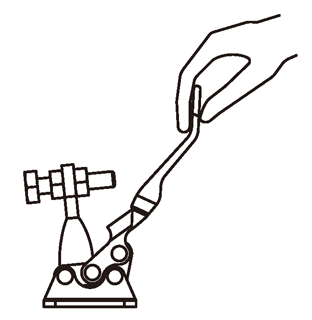

ロング持ち手の特長（従来品との比較）
■従来品■ロング持ち手
指をはさみキケン！持ち手が長いので指をはさみにくく
 操作性も向上します
