トグルクランプ－横押型－取付方向自在型－クランプボルトサイズM8－締圧力1470N

トグルクランプ－横押型－取付方向自在型－クランプボルトサイズM8－締圧力1470N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.1平均満足度4.1 この商品のレビューをみる（19件）
通常価格(税別)
1,520円 ～ 4,120円
税込価格
1,672円 ～ 4,532円

【特長】・ハンドルを自由な位置･角度で取り付け可能な押し引き兼用のトグルクラン...

詳細情報を確認する

  • 種類：
    横押し型
  • 装着方法：
    ベースなし
  • クランプボルトサイズ：
    M8
  • 締圧力(N)：
    1470
  • クランプボルト(軸に対して)：
    固定

(i)ご注意

  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ハンドプレス

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

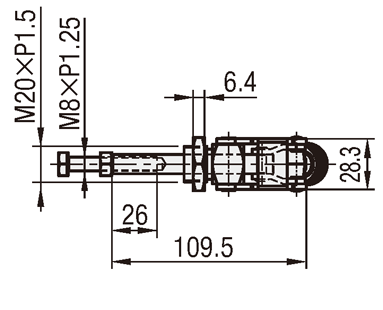

外形図・規格表



外形図

MC02−2
MC02−S2（ステンレス）

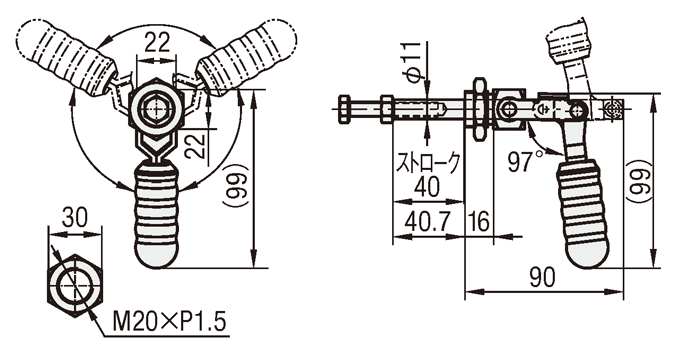

360°取付できます（クランプ時）


規格表

型式
MC02−2
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式MC02−2MC02−S2
　本体　材質SS400SUS304
ピン：SUS410
　表面処理三価クロメート―
　シャフト部　材質SS400SUS416
　表面処理ニッケルメッキ―
　グリップ部樹脂　材質PVC（ポリ塩化ビニル）
　使用温度範囲-10℃～45℃
　ストローク(mm)40
　締圧力(N)1470
　ハンドル開閉角度189°
　自重(g)280
　付属品スチールボルトステンレスボルト
　¥基準単価1,5204,120
[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html

製品特長紹介動画

  • ハンドルを自由な位置･角度で取り付け可能。多様な方向から操作できます。
  • ハンドルは倒し切った両端で保持され、押し側、または引き側で使用可能です。（ロック機構はありません）
  • ハンドルは途中では保持されません。

型番リスト

表示件数:
  1. 1
型番
本体材質
クランプ部材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[スチール] SS400
スチール
10

1個

1,520円( 1,672円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
ステンレス
10

1個

4,120円( 4,532円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・ハンドルを自由な位置･角度で取り付け可能な押し引き兼用のトグルクランプです。

(i)ご注意

  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜100101～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

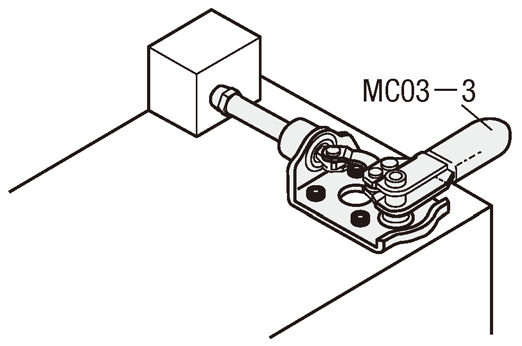

使用例


上方に障害物があるケースに有効です。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
