トグルクランプ－立型－フランジベース－クランプボルト調整可能－締圧力392N
- 当日出荷可能
- 通常単価(税別)
- 830円
- 税込単価
- 913円
ワークを遠くからクランプする際に便利で、アンクランプ時に十分なスペースを確保で...
-
- 種類：
- 下面押さえ・ハンドル立型
-
- 装着方法：
- フランジベース
-
- クランプボルトサイズ：
- M6
-
- 締圧力(N)：
- 392
-
- 本体材質：
- SS400
-
- クランプ部材質：
- スチール+ゴムパット
-
- アーム高さ種類：
- ノーマル
-
- アーム高さ(mm)：
- 32.25
-
- アーム長さ種類：
- ロングアーム
-
- アーム長さ(mm)：
- 57.7
-
- クランプボルト(軸に対して)：
- 調整可能
(i)ご注意
- 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報
外形図・規格表

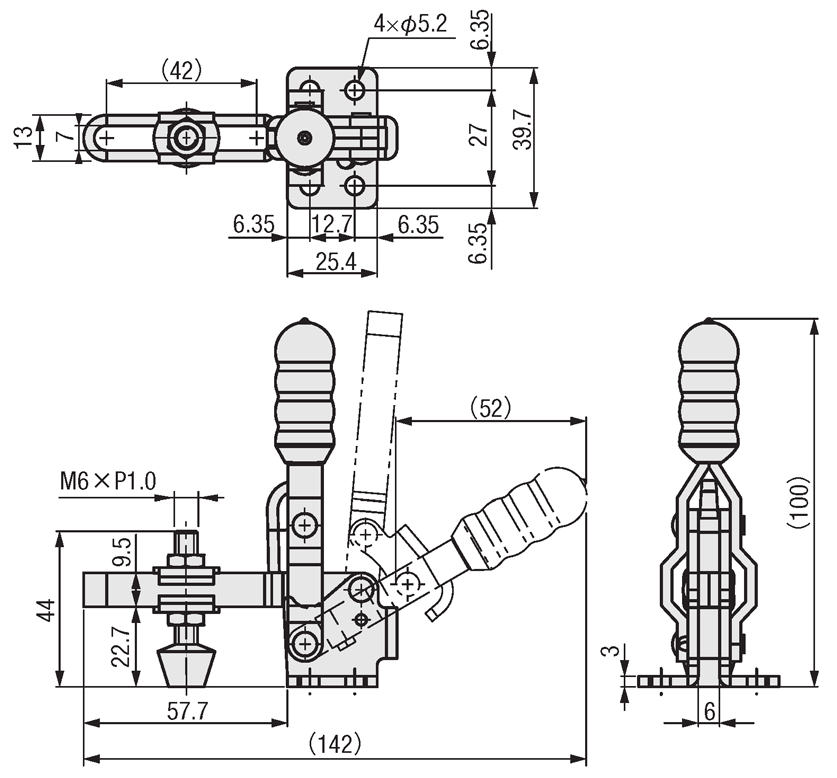

外形図
規格表
| 型式 |
| MC04−2L |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | MC04-2L | |
| 本体 | 材質 | SS400 |
| 表面処理 | 三価クロメート | |
| グリップ部樹脂 | 材質 | PVC（ポリ塩化ビニル） |
| 使用温度範囲 | -10℃～45℃ | |
| 締圧力(N) | 392 | |
| アーム開閉角度 | 98° | |
| ハンドル開閉角度 | 62° | |
| 自重(g) | 175 | |
| 付属品 | ゴム付きボルト 材質：NBR 硬度：ショアA70 | |
| ￥基準単価 | 830 | |
ボルトの先端がゴムの場合、ゴムより力が吸収されるため締圧力が約半分になります。
先端ボルトをスライドさせることで締圧力は低下傾向になります。
スライド量と締圧力の関係性を示すデータはご用意ありません。
[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html
型番リスト
Loading...
詳細情報
基本情報
ワークを遠くからクランプする際に便利で、アンクランプ時に十分なスペースを確保できます。
(i)ご注意
- 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
類似品
MC04-2Lで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
トグルクランプ－立型－フランジベース－クランプボルト調整可能－締圧力392Nの型番MC04-2Lのページです。
型番MC04-2Lに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
トグルクランプ－立型－フランジベース－クランプボルト調整可能－締圧力392Nのレビュー
・多用するMC04-2Lでアームの長さ（MC04-2Lで57.7mm）がもっと長いの（80～100mm）が欲しい。（他国メーカーで超ロングを見たことがある）。現状では先端部延長追加、または切断／溶接で延長して使用している。
・
