トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力980N

トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力980N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常単価(税別)
800円
税込単価
880円

【特長】下面押さえのストレートベースタイプで、立型のクランプです。

詳細情報を確認する

(i)ご注意

  • 品質改善の為、現在庫無くなり次第、アーム同士の接合方法が溶接からリベットへ変更となります。
    商品写真、外形図およびCADは、先行してリベットに変更後の仕様になっております。
  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク測定基準センター配置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

MC04-7S 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表

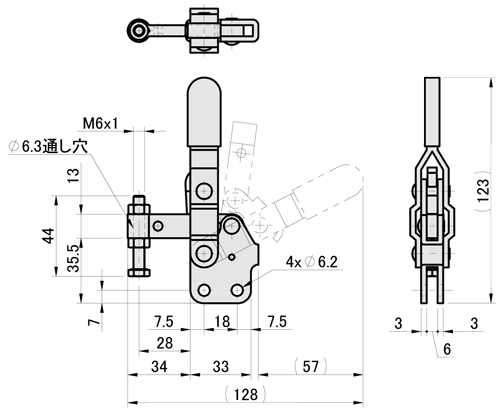

外形図

MC04−7S


規格表

型式
MC04−7S
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式MC04-7S
　本体　材質SS400
　表面処理三価クロメート
　グリップ部樹脂　材質PVC（ポリ塩化ビニル）
　使用温度範囲-10℃～45℃
　締圧力(N)980
　アーム開閉角度105°
　ハンドル開閉角度67°
　自重(g)200
　付属品スチールボルト
　￥基準単価800
[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MC04-7S

10

1個

800円( 880円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】下面押さえのストレートベースタイプで、立型のクランプです。

(i)ご注意

  • 品質改善の為、現在庫無くなり次第、アーム同士の接合方法が溶接からリベットへ変更となります。
    商品写真、外形図およびCADは、先行してリベットに変更後の仕様になっております。
  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量
区分		標準対応個別対応
小口大口
数　量1〜1920〜3435〜100101～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

MC04-7Sで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力980Nの型番MC04-7Sのページです。
型番MC04-7Sに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力980N

トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力980N

    トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力882N

    トグルクランプ－立型－ストレートベース－クランプボルト固定－締圧力882N

      トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力294N

      トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力294N

        トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力441N

        トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力441N

          トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力1960N

          トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力1960N

            トグルクランプ－立型－ストレートベース－クランプボルトなし－締圧力2270N

            トグルクランプ－立型－ストレートベース－クランプボルトなし－締圧力2270N

              トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力1470N

              トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力1470N

                トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力2205N

                トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力2205N

                  トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力392N

                  トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力392N

                    トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力784N

                    トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力784N

                      トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力1078N

                      トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力1078N

                        トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力186N

                        トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力186N

                          トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力3332N

                          トグルクランプ－立型－ストレートベース－クランプボルト調整可能－締圧力3332N
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 800円 780円 920円 700円 1,190円 1,030円 930円 980円 870円 1,430円 1,930円 1,020円 2,070円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型 下面押さえ・ハンドル立型
                            装着方法 ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース ストレートベース
                            クランプボルトサイズ M6 M6 M4 M5 M8 M8 M8 M8 M6 M8 M10 M5 M10
                            締圧力(N) 980 882 294 441 1960 2270 1470 2205 392 784 1078 186 3332
                            本体材質 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400
