トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000N

トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常単価(税別)
2,590円
税込単価
2,849円

横押し動作のクランプでワークを横から押さえる時にお使い頂けます。

詳細情報を確認する

  • 種類：
    横押し型
  • 装着方法：
    フランジベース
  • クランプボルトサイズ：
    M8
  • 締圧力(N)：
    3000
  • 本体材質：
    SS400
  • クランプ部材質：
    スチール
  • ストローク量 L(mm)：
    80
  • クランプボルト(軸に対して)：
    固定

(i)ご注意

  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボトルキャップ挿入治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

MC07-13 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表

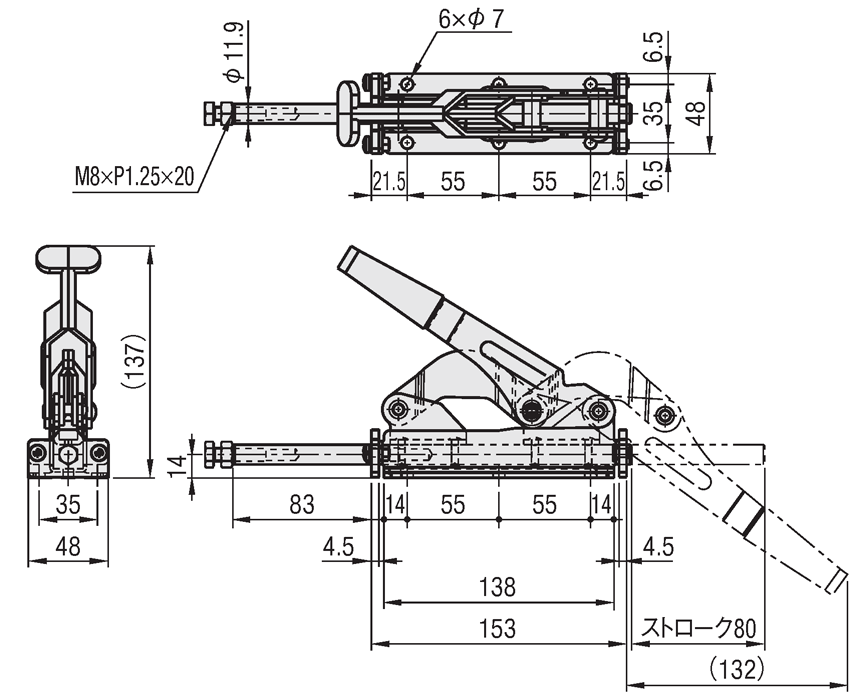

外形図

MC07—13


規格表

型式
MC07−13
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式MC07-13
　本体　材質SS400
　表面処理三価クロメート
　シャフト部　材質SS400
　表面処理ニッケルメッキ
　グリップ部樹脂　材質PVC（ポリ塩化ビニル）
　使用温度範囲-10℃～45℃
　ストローク(mm)80
　締圧力(N)3000
　ハンドル開閉角度184°
　自重(g)1000
　付属品 スチールボルト
　￥基準単価2,590
[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MC07-13

10

1個

2,590円( 2,849円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

横押し動作のクランプでワークを横から押さえる時にお使い頂けます。

(i)ご注意

  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

MC07-13で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000Nの型番MC07-13のページです。
型番MC07-13に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000N

トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000N

    トグルクランプ－横押型－フランジベース－クランプボルトサイズM12－締圧力3000N

    トグルクランプ－横押型－フランジベース－クランプボルトサイズM12－締圧力3000N

      トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力2270N

      トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力2270N

        トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力1360N

        トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力1360N

          トグルクランプ－横押型－取付方向自在型－クランプボルトサイズM12－締圧力3000N

          トグルクランプ－横押型－取付方向自在型－クランプボルトサイズM12－締圧力3000N

            トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1960N

            トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1960N

              トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力3860N

              トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力3860N

                トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力3640N

                トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力3640N

                  トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1600N

                  トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1600N

                    トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力11360N

                    トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力11360N

                      トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1568N

                      トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1568N

                        トグルクランプ－横押型－フランジベース－クランプボルトサイズM12－締圧力4540N

                        トグルクランプ－横押型－フランジベース－クランプボルトサイズM12－締圧力4540N

                          トグルクランプ－横押型－フランジベース－クランプボルトサイズM5－締圧力500N

                          トグルクランプ－横押型－フランジベース－クランプボルトサイズM5－締圧力500N
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 2,590円 7,250円 1,680円 980円 6,810円 1,210円 2,100円 1,890円 1,240円 2,920円 1,280円 2,520円 920円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型 横押し型
                            装着方法 フランジベース フランジベース フランジベース フランジベース ベースなし フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース フランジベース
                            クランプボルトサイズ M8 M12 M8 M8 M12 M10 M10 M10 M10 M10 M10 M12 M5
                            締圧力(N) 3000 3000 2270 1360 3000 1960 3860 3640 1600 11360 1568 4540 500
                            本体材質 SS400 S45C SS400 SS400 S45C SS400 SS400 SS400 SS400 SS400 SS400 SS400 SS400

                            トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000Nのレビュー

                            評価 4.6 平均満足度：4.6 5件のレビュー
                            1. 星５
                              60%
                            2. 星４
                              40%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            端子台にコンタクトピンを押し当てるのに使いました
                            評価 5.0満足度：5.02017/09/25
                            ストロークが80mmと大きいわりには、ガタも少なくズレ無く押し当てる事ができました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            生産設備に使用しています
                            評価 4.0満足度：4.02023/12/20
                            自社内でワークに樹脂製の部品を圧入する機械設備として使っています。以前、違う用途で使用したことがありましたが今回はその使用経験とストローク量でこの商品を選びました。長時間使用するとグリップ部分の形状が手に負担になるので社内で握り玉を製作し取り付けています。グリップ部の形状が手にやさしい形状になるともっと使い勝手が良くなると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            オリジナル製品に使用しています
                            評価 5.0満足度：5.02022/10/13
                            当社のオリジナル製品の手動プレス機に使用しています。この商品を支柱に縦付けにし、ほかにガイド部分と組み合わせています。何回かリピートしています。納期がハッキリしていて、価格がそれなりのミスミから都度購入しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型部品
                            評価 5.0満足度：5.02021/10/20
                            規格品としてあるので、在庫があり価格も安いほうなんで、よく利用させていた

                            だいています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            切断機の昇降
                            評価 4.0満足度：4.02021/06/09
                            前回はアーム式で刃物を斜めにおろしていたのですが　こちらを使用して垂直に下ろすことで切断面もきれいに仕上がりました

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る
