溶接継手 ９０°エルボ　ロング

溶接継手 ９０°エルボ　ロング

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
660円 ～ 780円
税込価格
726円 ～ 858円

【特長】・溶接継手は溶接によって接続され、配管の間で方向、流量を変えられる継手...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表


Type[ M ]材質
WEJELSSUS304W


規格表

型式
WEJES25A
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式(D)LT￥基準単価￥スライド単価
TypeNo.1〜9コ10〜30コ
WEJELS15A21.738.12.1620580
20A27.238.12.1680600
25A3438.12.8700630
32A42.747.62.8740660
[ ! ]表示数量超えはWOSにてご確認ください。


特長

  • 溶接継手は溶接によって接続され、配管の間で方向、流量を変えられる継手です。
  • さまざまなサイズにわたって、曲げ・分岐・絞りの製品があります。
  • 材質は「黒管タイプ」「白管タイプ（メッキ管）」「ステンレス製」の3種類があります。
  • 黒管タイプはメッキ処理はされず黒っぽく見えます。蒸気やドレンの配管に使用します。
  • 白管タイプの開先加工面には不メッキ処理を施しています。
  • ステンレスは耐酸性があり、サビにくい特性があります。
溶接継手 ９０°エルボ　ロング 関連画像1_面取り（開先）の効果について

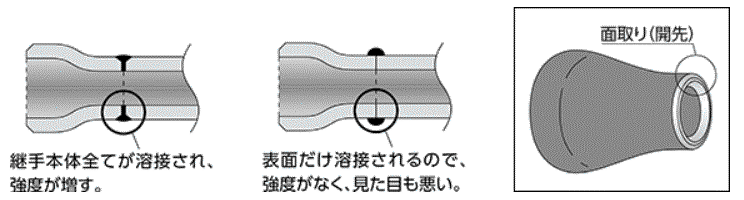

面取り（開先）の効果について

面取りされている場合

面取りされていない場合

溶接継手 ９０°エルボ　ロング 関連画像1_面取り（開先）の効果について

製品比較情報

商品名（本商品）90°エルボ ロング90°エルボ ショートチーズキャップ
商品画像

溶接継手 90°エルボ ロング 関連画像1_製品比較情報

溶接継手 90°エルボ ロング 関連画像2_製品比較情報

溶接継手 90°エルボ ロング 関連画像3_製品比較情報

溶接継手 90°エルボ ロング 関連画像4_製品比較情報

径の呼び1 1/4B（32A） ～ 3/4B（20A）1 1/4B（32A） ～ 1B（25A）1 1/4B（32A） ～ 3/4B（20A）1 1/4B（32A） ～ 3/4B（20A）

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外の製品は、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

表示件数:
  1. 1
型番
径の呼び １
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/2B(15A)
10

1個

660円( 726円 )

在庫品1日目

当日出荷可能

3/4B(20A)
10

1個

720円( 792円 )

在庫品1日目

当日出荷可能

1B(25A)
10

1個

740円( 814円 )

在庫品1日目

当日出荷可能

1 1/4B(32A)
10

1個

780円( 858円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・溶接継手は溶接によって接続され、配管の間で方向、流量を変えられる継手です。・さまざまなサイズにわたって、曲げ・分岐・絞りの製品があります。・材質は「黒管タイプ」「白管タイプ（メッキ管）」「ステンレス製」の3種類があります。・黒管タイプはメッキ処理はされず黒っぽく見えます。蒸気やドレンの配管に使用します。・白管タイプの開先加工面には不メッキ処理を施しています。・ステンレスは耐酸性があり、サビにくい特性があります。・在庫品のため即日出荷可能です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
