サニタリーサイトグラス　インラインタイプ

サニタリーサイトグラス　インラインタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
21,840円 ～ 28,670円
税込価格
24,024円 ～ 31,537円

【特長】・ガラス管内の流体状態を一目で確認できるサイトグラスです。

詳細情報を確認する

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

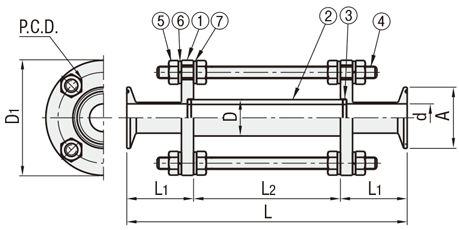

外形図

SNSGR
サニタリーサイトグラス　インラインタイプ:関連画像


■部品名・材質表
部品番号部品名材質
①フランジ継手SUS304
②ガラス管パイレックス
③ガスケットEPDM*
④スタッドボルトSUS304
⑤ナットSUS304
⑥ばね座金SUS304
⑦平座金SUS304
[ ! ]部品の単品販売はしておりません。
ご希望の場合、カタログ規格外品サービス（>>こちら）よりお問い合わせください。
*EPDMの使用温度範囲0℃～120℃。


規格表

型式
SNSGR1S
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式AdDD1P.C.D.LL1L2
（参考）
耐圧
（MPa)
￥基準単価￥スライド単価
TypeNo.1コ2〜3
SNSGR1S50.52330957523158115
0.4
21,84020,790
1.5S50.535.74511590306190
0.4
25,20023,940
2S6447.86012095306
0.3
28,67027,200
[ ! ]表示数量超えはWOSにてご確認ください。

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
A
d
D
L
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50.5
23
30
231
10

1個

21,840円( 24,024円 )

在庫品1日目

当日出荷可能

50.5
35.7
45
306
10

1個

25,200円( 27,720円 )

在庫品1日目

当日出荷可能

64
47.8
60
306
10

1個

28,670円( 31,537円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・ガラス管内の流体状態を一目で確認できるサイトグラスです。

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

■特長
ガラス管内の流体状態が
一目で分かります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
