加圧タンク　簡易圧送タイプ

加圧タンク　簡易圧送タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 加圧タンク　簡易圧送タイプ
  • 加圧タンク　簡易圧送タイプ
  • 加圧タンク　簡易圧送タイプ
  • 規格変更
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
34,180円 ～ 89,250円
税込価格
37,598円 ～ 98,175円

簡易圧送タイプの加圧タンクです。標準型よりお安くお買い求めできます。【規格追加...

詳細情報を確認する

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

外形図・規格表

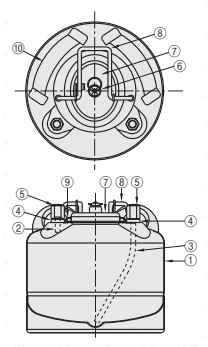

外形図

■部品表
部品
番号		部品名材質
TNKDTNKE
TNKDFTNKEF
①加圧タンク本体SUS304
②加圧エアパイプSUS304
③サクションパイプSUS304
④Oリングニトリルゴム
⑤六角異径ソケットSUS304
⑥リリーフ弁SUS304/
パーフロOリング		ポリアセタール/
EPDM
⑦加圧タンク蓋SUS304
⑧蓋ロックハンドルSUS304
⑨Oリングニトリルゴム/
ふっ素ゴム
⑩取手SUS304
Type[ M ]材質表面仕上耐熱温度*常用使用圧力
リリーフ弁Oリングその他
TNKDSUS304/
パーフロOリング		ニトリルゴム部品表参照内面酸洗 外面ヘアライン
本体：200℃
Oリング：ニトリルゴム80℃
　　　　  ふっ素ゴム200℃
0.49MPa以下
TNKDFふっ素ゴム
TNKEポリアセタール/EPDMニトリルゴム
TNKEFふっ素ゴム
[ ! ]食品衛生法に適しています。
[ ! ]負圧環境では使用できません。
[ ! ]*耐熱温度は使用するパッキンを基準にしてください。また、内溶液は沸点を超えての使用はできません。
■Oリング（ニトリルゴム・ふっ素ゴム特性値）
耐油性・耐溶剤性一覧
◎：優 ○：良 □：可能 △：劣 ×：不可
薬液
ニトリル
ふっ素
ガソリン、軽油
◎
◎
ベンゼン、トルエン
△
◎
動植物油
◎
◎
ジエステル系潤滑油
×
○
リン酸塩素系圧力作動油
×
△
トリクレン
△
◎
メチルアルコ－ル
□
△
メチルエチルケトン
×
×
酢酸エチル
×
×
エ－テル
□
×
[ ! ]一般的な参考データです。
使用条件、使用環境により、変わることがあります。


物理的性質
項目
ニトリルゴム
ふっ素ゴム
硬度（JIS-A）
70±5
70±5
引張強さ（MPa）
>10.0MPa
>10.0MPa
伸び率(%)
>250
>170
100％引張応力（MPa）
>2.5MPa
>2.0MPa
[ ! ]JIS B2401-1 Oリング 参照


■SUS304耐薬品性一覧
○：問題がない △：わずかに腐食する ×：腐食が大きい
薬液
SUS304
薬液
SUS304
アルコール
○
重炭酸ソ－ダ
○
エーテル
○
乳酸（5％沸騰）
△
濃アンモニア水
○
乳酸（10％沸騰）
×
酪酸
○
硫酸（5％）
△
食塩（乾）
○
硫酸（50％）
×
酢
○
塩素ガス（湿）
×
希硝酸
○
塩素水
×
濃硝酸
○
塩酸
×
無水酢酸
×
塩化第二鉄
×
無水酢酸（沸騰）
○
臭素
×
[ ! ]一般的な参考データです。
使用条件、使用環境により、変わることがあります。

規格表

型式
TNKD5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式満水時
容量
(ℓ)		内径
D		有効容量
深さ
H		H1ABC重量
(kg)		￥基準単価 1〜3コ
Type有効容量
(ℓ)		TNKDTNKE
TNKDFTNKEF
TNKD
TNKDF
TNKE
TNKEF		55.2226.4192207.52288197242,00034,180
1010.3347362.52.545,15037,260
2020.5580595.53.848,30040,500
3939.0312.6598613.53157.489,25081,560

追加工

型式
－
（LG・FS）
TNKD20
－
LG－FS
 5 日目出荷
AlterationsCodeSpec.￥/1 Code AlterationsCodeSpec.￥/1 Code
レベル計 組み付け

LGタンク内部の液面を外部か
ら目視する為のレベル計を
組み込みます。

上面から80mm、タンク外側の
底面から80mmの位置に取付
けます。

[ NG ]TNKD5・TNKDF5は適用不可

[ ! ]材質等の詳細はこちらを
ご参照ください。

22,000 下限フロートスイッチ
組み付け
FS水、油など液体の推移レベル
の警報または信号用として使
用するスイッチを組み込みます。
タンク内側の底面より41mm
の位置以下でONになります。


[ ! ]フロートスイッチの詳細は
こちらをご参照ください。

20,000
[ ! ]レベル計を繋ぐテフロンチューブの径はφ8です。

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
有効容量(ℓ)
Oリング材質
リリーフ弁
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
ニトリルゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304
10

1個

42,000円( 46,200円 )

4日目

10
ニトリルゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304
10

1個

45,150円( 49,665円 )

4日目

20
ニトリルゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304
10

1個

48,300円( 53,130円 )

4日目

39
ニトリルゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304
10

1個

89,250円( 98,175円 )

4日目

5
ふっ素ゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

42,000円( 46,200円 )

4日目

10
ふっ素ゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

45,150円( 49,665円 )

4日目

20
ふっ素ゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

48,300円( 53,130円 )

4日目

39
ふっ素ゴム
SUS304/パーフロOリング
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：SUS304/パーフロOリング|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

89,250円( 98,175円 )

4日目

5
ニトリルゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304|
10

1個

34,180円( 37,598円 )

4日目

10
ニトリルゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304|
10

1個

37,260円( 40,986円 )

4日目

20
ニトリルゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304|
10

1個

40,500円( 44,550円 )

4日目

39
ニトリルゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ニトリルゴム|取手：SUS304|
10

1個

81,560円( 89,716円 )

4日目

5
ふっ素ゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

34,180円( 37,598円 )

4日目

10
ふっ素ゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

37,260円( 40,986円 )

4日目

20
ふっ素ゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

40,500円( 44,550円 )

4日目

39
ふっ素ゴム
ポリアセタール/ＥＰＤＭ
加圧タンク：SUS304|加圧エアパイプ：SUS304|サクションパイプ：SUS304|Oリング①：ニトリルゴム|六角異径ソケット：SUS304|リリーフ弁：ポリアセタール/EPDM|加圧タンク蓋：SUS304|蓋ロックハンドル：SUS304|Oリング②：ふっ素ゴム|取手：SUS304
10

1個

81,560円( 89,716円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

簡易圧送タイプの加圧タンクです。標準型よりお安くお買い求めできます。
【規格追加】リリーフ弁樹脂タイプを追加しました。

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 3 日目出荷

数量区分標準対応個別対応
小口大口
数 量1〜34～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
