吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　スタンダードタイプ/深型タイプ

吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　スタンダードタイプ/深型タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,040円 ～ 3,920円
税込価格
2,244円 ～ 4,312円

【特長】・吸着ホルダの直付スプリング式ネジタイプ（Ｓ形状）です。・スタンダード...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク反転ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定15件の候補があります。

Loading...

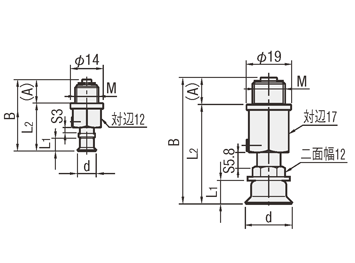

外形図・規格表


スタンダード・深型タイプ
No.2～8
No.10～40
「S（ストローク）：3」
「S（ストローク）：5.8」
Type[ A ]付属品パッド形状[ M ]パッド材質
MVPSN吸着
パッド		VPNTスタンダ−ドニトリルゴム
MVPSEVPUE導電性シリコンゴム
MVPSFVPUFフッ素ゴム
MVFSNVPFT深型ニトリルゴム
MVFSFVPFFフッ素ゴム
[ M ]金具材質 黄銅  [ S ]表面処理 無電解ニッケルメッキ


規格表

型式
MVPSN10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dL1S形状￥基準単価
M(A)BL2質量
g		スプリング
最大荷重(N)		1～30コ
Typeパッド材質No.MVPSNMVPSEMVPSF
MVPS
(スタンダ−ド)		N
E
F		224M10×19.53222.514.52.3〜3.92,2802,3802,890
334M10×19.53222.514.52,2802,3802,890
444M10×19.53222.514.52,2802,3802,890
667M10×19.53222.514.51,9202,0302,530
885.5M10×19.530.521.014.51,9202,0302,580
10108M14×111.75139.355.57.9〜15.02,4602,5603,120
15159M14×111.75240.3562,4902,6003,280
202010M14×111.75442.358.52,5602,7103,350

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dL1S形状￥基準単価
M(A)BL2質量
g		スプリング
最大荷重(N)		1～30コ
Typeパッド材質No.MVFSNMVFSF
MVFS
(深型)		N
F		202011M14×111.75543.358.57.9〜15.02,5603,350
252512M14×111.75644.3592,5603,350
303014M14×111.75846.3612,7103,450
404017.5M14×111.761.549.8692,7703,700

型番リスト

表示件数:
  1. 1
型番
特性・用途
パッド形状
取付タイプ
ゴム系材質
環境
色
耐熱温度、高温使用限界温度、低温使用限界温度(℃)
接続ねじ径
内径 (d)(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
差込式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M10
2
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
差込式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M10
3
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
差込式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M10
4
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
埋込式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M10
6
10

1個

2,150円( 2,365円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
埋込式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M10
8
10

1個

2,150円( 2,365円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
差込式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M10
2
10

1個

3,060円( 3,366円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
差込式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M10
3
10

1個

3,060円( 3,366円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
差込式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M10
4
10

1個

3,060円( 3,366円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
埋込式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M10
6
10

1個

2,680円( 2,948円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
埋込式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M10
8
10

1個

2,730円( 3,003円 )

在庫品1日目

当日出荷可能

該当なし
平形
差込式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M10
2
10

1個

2,420円( 2,662円 )

在庫品1日目

当日出荷可能

該当なし
平形
差込式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M10
3
10

1個

2,420円( 2,662円 )

在庫品1日目

当日出荷可能

該当なし
平形
差込式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M10
4
10

1個

2,420円( 2,662円 )

在庫品1日目

当日出荷可能

該当なし
平形
埋込式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M10
6
10

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

該当なし
平形
埋込式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M10
8
10

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・吸着ホルダの直付スプリング式ネジタイプ（Ｓ形状）です。・スタンダードタイプ/深型タイプです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

吸着ホルダ取付時の注意
スプリング式のホルダ取付けの際には、シャフト（軸）部にはスパナ等を掛けずに取付けを行ってください。
シャフトのキー溝部が変形し、動作不良の原因になります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　スタンダードタイプ/深型タイプ

吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　スタンダードタイプ/深型タイプ

    吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　ソフトタイプ/ソフトベローズタイプ

    吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　ソフトタイプ/ソフトベローズタイプ

      吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　長円タイプ/薄物用タイプ

      吸着ホルダ　直付スプリング式ネジタイプ（Ｓ形状）　長円タイプ/薄物用タイプ

        吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　スタンダードタイプ/深型タイプ

        吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　スタンダードタイプ/深型タイプ

          吸着ホルダ　スプリング式　上：ワンタッチタイプ（Ｔ形状）　スタンダードタイプ/深型タイプ

          吸着ホルダ　スプリング式　上：ワンタッチタイプ（Ｔ形状）　スタンダードタイプ/深型タイプ

            吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スタンダードタイプ/深型タイプ

            吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スタンダードタイプ/深型タイプ

              吸着ホルダ　直付固定式小型タイプ（Ｊ形状）

              吸着ホルダ　直付固定式小型タイプ（Ｊ形状）

                パッド付吸着ホルダ スプリング式ロングストロークタイプ（Ｒ形状）長円タイプ

                パッド付吸着ホルダ スプリング式ロングストロークタイプ（Ｒ形状）長円タイプ

                  吸着ホルダ　スプリング式ロングストロークタイプ（Ｒ形状）

                  吸着ホルダ　スプリング式ロングストロークタイプ（Ｒ形状）

                    吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）

                    吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）

                      吸着ホルダ　スプリング式　上：ワンタッチタイプ（Ｔ形状）　長円タイプ/薄物用タイプ

                      吸着ホルダ　スプリング式　上：ワンタッチタイプ（Ｔ形状）　長円タイプ/薄物用タイプ

                        吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　ソフトタイプ/ソフトベローズタイプ

                        吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　ソフトタイプ/ソフトベローズタイプ

                          吸着ホルダ　スプリング式　上：ワンタッチタイプ（T形状）

                          吸着ホルダ　スプリング式　上：ワンタッチタイプ（T形状）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 2,040円～ 2,460円～ 1,920円～ 2,070円～ 1,960円～ 1,070円～ 1,170円～ 2,800円～ 1,920円～ 2,070円～ 1,850円～ 2,310円～ 2,170円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            本体種類 パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット パッド+ホルダセット
                            パット種類 標準 ソフト 標準 標準 標準 標準 標準 標準 標準 標準 標準 ソフト ソフト
                            材質 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系 ゴム系
                            真空取出口 おねじ おねじ おねじ ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 おねじ ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手
