ノズル用ターミナル多連タイプ
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

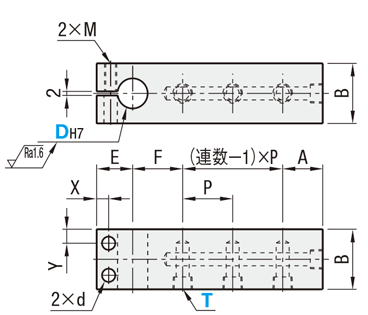

貫通下穴
[ ! ]図面は連数3を選択時のものです。

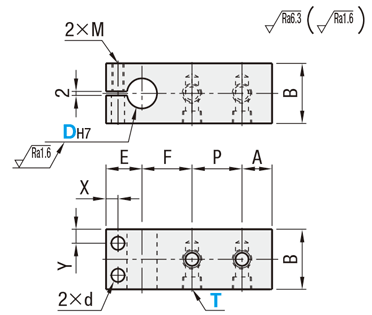

L字穴
[ ! ]図面は連数2を選択時のものです。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| 貫通下穴 | L字穴 | |||
| NZTE | NZTL | A5052 | － | 六角穴付ボルト (SUS304) |
| NZTEA | NZTLA | 白アルマイト | ||
規格表
| 型式 | − | 連数 | − | T |
| NZTE15 | − | 1 | − | 1 |
| NZTLA20 | − | 3 | − | 1 |
| 型式 | 連数 | T Rc(PT)・M選択 | P | B | E | F | A | Y | X | d | M | 付属ボルト M−L | |||
| Type | D | 下穴 | L字 | ||||||||||||
| 貫通下穴 NZTE NZTEA | L字穴 NZTL NZTLA | 12 | 1 2 3 | 1(1/8) 5(M5) | 20 | 20 | 18 | 20 | 15 | 10 | 4.5 | 6 | 5.5 | M5 | M5−18 |
| 15 | |||||||||||||||
| 20 | 1(1/8) 2(1/4) | 25 | 30 | 22 | 25 | 20 | 15 | 7 | 7 | 6.6 | M6 | M6−28 | |||
| 25 | 30 | 40 | 32 | 35 | 30 | 16 | 7 | 10 | 9 | M8 | M8−40 | ||||
型番リスト
- 表示件数:
| 型番 |
穴径(mm) |
穴数(個) |
タップ穴形状 |
ねじ径 選択 [T] 1(1/8) 2(1/4) 5(M5) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
12
|
1
|
貫通下穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
12
|
2
|
貫通下穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
12
|
3
|
貫通下穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
15
|
1
|
貫通下穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
15
|
2
|
貫通下穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
15
|
3
|
貫通下穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
20
|
1
|
貫通下穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
20
|
2
|
貫通下穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
20
|
3
|
貫通下穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
25
|
1
|
貫通下穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
25
|
2
|
貫通下穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
25
|
3
|
貫通下穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
12
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
12
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
12
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
15
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
15
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
15
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 3日目 | |
20
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
20
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
20
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
25
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
25
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
25
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 3日目 | |
12
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 5日目 | |
12
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 5日目 | |
12
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 5日目 | |
15
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 5日目 | |
15
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 5日目 | |
15
|
-
|
L字穴
|
1 ～ 5
| 10 | 1個 | -( -
) | 5日目 | |
20
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 5日目 | |
20
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 5日目 | |
20
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 5日目 | |
25
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 5日目 | |
25
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 5日目 | |
25
|
-
|
L字穴
|
1 ～ 2
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
【特長】・ノズル用ターミナルの多連タイプです。【材質】・A5052です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||||
| NZTE | NZTEA | NZTL | NZTLA | |||||||||
| 連数1 | 連数2 | 連数3 | 連数1 | 連数2 | 連数3 | 連数1 | 連数2 | 連数3 | 連数1 | 連数2 | 連数3 | |
| 12 | 3,290 | 3,780 | 3,930 | 3,540 | 4,150 | 4,270 | 3,130 | 3,450 | 3,610 | 3,310 | 3,780 | 3,910 |
| 15 | 3,290 | 3,780 | 3,930 | 3,540 | 4,150 | 4,270 | 3,130 | 3,450 | 3,610 | 3,310 | 3,780 | 3,910 |
| 20 | 2,630 | 3,030 | 3,140 | 2,950 | 3,390 | 3,660 | 2,430 | 2,690 | 2,910 | 2,730 | 2,900 | 3,400 |
| 25 | 3,320 | 3,930 | 4,160 | 3,590 | 4,260 | 4,540 | 2,710 | 2,910 | 3,020 | 3,030 | 3,310 | 3,380 |
| 数 量 | 1〜9 | 10〜14 | 15〜19 |
| 値引率 | 基準単価 | 5% | 10% |
納期
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
