エアチャック用ツメ（直接取付タイプ）－フラット形状－

エアチャック用ツメ（直接取付タイプ）－フラット形状－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • エアチャック用ツメ（直接取付タイプ）－フラット形状－
  • エアチャック用ツメ（直接取付タイプ）－フラット形状－
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

片側とじ代0.3ｍｍに設計されたフラット形状のツメです。基準ピンの大きさ指定す...

詳細情報を確認する

  • 種類：
    ツメ
  • 材質：
    S45C
  • ツメ先端形状：
    フラット形状
  • ツメ取付方法：
    直接取付

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク反転移載機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定2件の候補があります。

Loading...

外形図・規格表

ツメ取付寸法図

[ ! ]（ ）は本体6mmストローク用
Type[ M ]材質[ S ]表面処理[ A ]付属品
YFTBS45C四三酸化鉄皮膜六角穴付ボルト2本
位置決めピン
YFTM無電解ニッケルメッキ
[ ! ]位置決めピンはピン穴に圧入した状態で出荷致します。

規格表

型式－Ｐ－L
YFTB4－P5.5－L11
■共通寸法
チャック
呼び		P1AX1X2GK1K2M1適用チャック
4510.524.52.555.5M2ACHK4-N・ACHK4-D・ACHE4-N
6611.52.55.535.56.7M3ACHK6-N・ACHK6-D・ACHE6-N

■チャック本体 4mmストローク用(片側ストローク2mm)
型式P
基準ピン
指定0.1mm単位		L
指定1mm単位		FCTZWW1
Typeチャック呼び
YFTB
YFTM		43.0〜4.08〜292351.721.625
4.1〜5.08〜302.5
5.1〜6.09〜303
6.1〜7.09〜313.5
7.1〜8.010〜314
8.1〜9.011〜324.52
9.1〜10.012〜325

■チャック本体 6mmストローク用(片側ストローク3mm)
型式P
基準ピン
指定0.1mm単位		L
指定1mm単位		FCTZWW1
Typeチャック呼び
YFTB
YFTM		63.0〜4.08〜442362.723.629
4.1〜5.08〜452.5
5.1〜6.09〜453
6.1〜7.09〜463.5
7.1〜8.010〜464
8.1〜9.011〜474.52
9.1〜10.012〜475

型番リスト

表示件数:
  1. 1
型番
表面処理
ワーク径 P(mm)
呼び
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
無電解ニッケルメッキ
3 ～ 10
4
8 ～ 32
10

1個

-( - )

5日目

無電解ニッケルメッキ
3 ～ 10
6
8 ～ 47
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

片側とじ代0.3ｍｍに設計されたフラット形状のツメです。基準ピンの大きさ指定するだけの簡単選定

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
呼び￥基準単価　1〜4コ
YFTBYFTM
43,7503,870
63,8503,980
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
片側綴じ代0.3mmに設計されたフラット形状のツメです。ワークの大きさをP寸で指定するだけで把持できます。

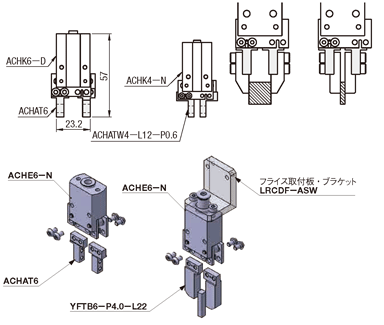

使用例

アタッチメントの長さ幅を指定できます。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
