電磁弁－パイロットキック式２ポートタイプ－

電磁弁－パイロットキック式２ポートタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
6,920円 ～ 9,280円
税込価格
7,612円 ～ 10,208円

【特長】空気、水、油に使用できるパイロットキック式の2ポート電磁弁です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

外形図・規格表


MDPNG2・3G4・6 ■仕様




型式MDPN
仕様流体空気・低真空〔1.33x103Pa（abs）〕
・水・灯油・油（50mm2/S以下）
作動圧力差範囲（Mpa）0～1.0（サイズにより異なる）
最高使用圧力（Mpa）2
耐圧（Mpa）4（水圧にて）
流体温度（℃）-10～60（凍結無きこと）
周囲温度（℃）-10～60
耐熱クラスB
雰囲気腐食性ガス・爆発性ガスのない場所
弁構造パイロット式ポペット構造
ダイアフラム駆動
弁座漏れ（cm3/min）（ANR）1以下（空気にて）
取付姿勢自在
ボディ・シール材質黄銅・ニトリルゴム


規格表

型式−G(Rc)−定格電圧(V)
MDPN1−4−B
G(Rc)ABDEFW
Rc1/2712714.575.510250
Rc3/4803217.579108.560

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式G
(Rc)		定格電圧
(V)		オリフィス径
(mm)		最低作動
圧力差
(MPa)		最高作動圧力差(MPa)流量特性消費電力(W)皮相電力質量
(kg)		￥基準単価
TypeNo.空気水・灯
油		油
(50mm2/S)		C＊bCv値S
(mm3)		AC
50/60Hz		保持時起動時定格電圧(V)
50Hz60Hz50Hz60HzBC
MDPN12(Rc1/4)B
(AC100V)
C
(AC200V)		120110.79.20.362.0－10/8241961540.657,2207,680
3(Rc3/8)12110.462.4－0.656,9206,920
4(Rc1/2)160.6200.314.5－10/8.5252184750.908,5408,540
6(Rc3/4)23－－8.61621.009,2809,280
[ ! ]ノーマルクローズとなります。　　　　　　　　　　　　　　　　　　　　 [ ! ]＊C＝［dm3/(s・bar)］

型番リスト

表示件数:
  1. 1
型番
定格電圧
管接続口径
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
AC100V
Rc1/4
10

1個

7,220円( 7,942円 )

在庫品1日目

当日出荷可能

AC200V
Rc1/4
10

1個

7,680円( 8,448円 )

在庫品1日目

当日出荷可能

AC100V
Rc3/8
10

1個

6,920円( 7,612円 )

在庫品1日目

当日出荷可能

AC200V
Rc3/8
10

1個

6,920円( 7,612円 )

在庫品1日目

当日出荷可能

AC100V
Rc1/2
10

1個

8,540円( 9,394円 )

在庫品1日目

当日出荷可能

AC200V
Rc1/2
10

1個

8,540円( 9,394円 )

在庫品1日目

当日出荷可能

AC100V
Rc3/4
10

1個

9,280円( 10,208円 )

在庫品1日目

当日出荷可能

AC200V
Rc3/4
10

1個

9,280円( 10,208円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】空気、水、油に使用できるパイロットキック式の2ポート電磁弁です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜1011～
値引率基準単価5％お見積り
[ ! ]表示数量超えは
WOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



規格表

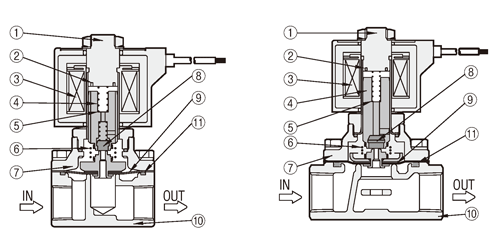

■構成部品

MDPN（G2・3）

MDPN（G4・6）



■構成部品表
品番名称[ M ]材質品番名称[ M ]材質
①コアー組立SUS405相当・SUS316L・403⑦スタフィングC3771
②シェーディングコイルCu⑧シールNBR
③コイル－⑨ダイヤフラム組立SUS303・304・NBR
④プランジャ組立SUS405相当・SUS304※・NBR⑩ボディCAC407
⑤プランジャばねSUS304⑪OリングNBR
⑥キックばねSUS304
※接続口径Rc1/2・3/4の場合SUS304を使用しません。
■特長
・ 空気、水、油に使用できるコンパクトな2ポート電磁弁です。
・ 直動式ですので、低圧でも使用できます。

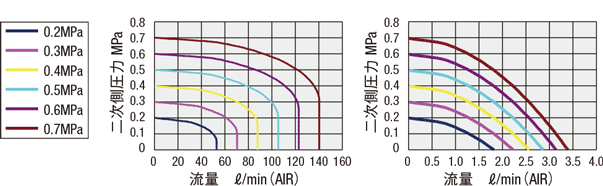

■流量特性

流量特性（空気）

流量特性（水）

■使用上の注意
○使用環境について
・使用は室内で5～40℃とし、腐食性雰囲気での保管・使用は避けてください。
・電磁弁に強い衝撃や振動を与えないでください。弁が開から閉、閉から開になる恐れがあります。
○流体の質
・流体が圧縮空気の場合は、エアフィルタを取り付けてドレンやゴミを取り除いてください。
・流体が水の場合もフィルタを取り付けて、砂や配管の錆び等を取り除き、水質の悪い水は流さないでください。
○取付
・取付は、水平にコイル部が上になるように取り付けてください。
○配管
・配管前に管内を十分に洗浄・フラッシングし、切り粉やゴミ・切削油などを除去してください。
・IN側は、激しい乱流が起こらないように配管してください。
○メンテナンス
・電磁弁は、分解しないでください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
