仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

チャンネルブラシ

チャンネルブラシ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.1平均満足度4.1 この商品のレビューをみる（13件）
通常価格(税別)
 -
税込価格
 -

ワークならし・異物除去・防塵・清掃など様々なFA用途でご使用いただけるチャンネ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>> こちら ）より、製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ブラシ洗浄ブース

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

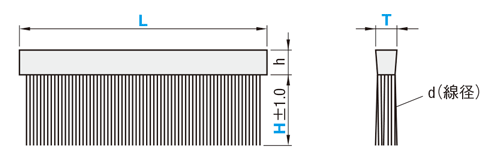

外形図

チャンネルブラシ 外形図
■L寸公差
L(単位：mm)公差
〜100±1.5
101〜400±2.0
401〜800±2.5



Type[ M ]ブラシ毛材[ M ]チャンネル色
BRUSN6ナイロンSUS304白色
BRUSE導電繊維サンダ−ロン®(銅合金)シルバーグリーン
BRUSM導電性ナイロン　モノエイト®黒
BRUSK砥粒入りナイロン灰
[ ! ]使用限界温度は100℃です。それ以上では毛が溶解し気抜けが発生します。
[ ! ]サンダーロン®は日本蚕毛染色（株）の登録商標です。アクリル繊維に硫化銅を化学結合させ表面コーティングした材料です。詳細は下部「毛材について」ご確認ください。
[ ! ]モノエイト®は東レ・モノフィラメント（株）の登録商標です。
[ ! ]使用上の注意はこちらをご確認ください。
[ ! ]サンプルの貸出は行っておりません。
[ ! ]ブラシの寿命計算基準はございません。
[ ! ]ブラシ毛の本数のデータはございません。

規格表

型式−No.−H−L
BRUSN3−0.2−30−150

型式No.
選択		H
指定5mm単位		L
指定5mm単位		ｈdT寸公差
TypeＴ
BRUSN30.210〜5030〜8003.50.2-0.1～+0.9
0.30.3
50.210〜505.50.2-0.3～+0.7
0.30.3
0.510〜500.5
BRUSE30.07510〜303.50.075-0.3～+0.4
BRUSM30.310〜503.50.30～+1.0
55.5-0.4～+0.6
BRUSK50.610〜505.50.6-0.4～+0.6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式No.￥基準単価
L(指定5mm単位)
TypeＴ30105155205255305355405455505555605655705755
〜100〜150〜200〜250〜300〜350〜400〜450〜500〜550〜600〜650〜700〜750〜800
BRUSN30.25,2505,5105,7906,0906,4106,7207,0507,4307,8908,3508,8309,3209,83010,34010,880
0.35,3105,5905,8606,1706,4906,8107,1407,5407,9908,4608,9609,4509,96010,50011,040
50.25,4505,8006,1406,5306,9307,3207,7308,1408,6109,1009,60010,20010,80011,42012,080
0.35,4905,8406,1806,5706,9707,3707,7808,1908,6709,1709,67010,27010,88011,52012,170
0.55,5205,8806,2306,6207,0107,4207,8308,2508,7409,2309,74010,34010,96011,60012,250
BRUSE30.0757,1507,7608,3708,9309,6009,99010,22010,92011,76012,60013,44014,09014,92016,30017,720
BRUSM30.36,2406,6907,3007,7908,4008,7508,9609,59010,22010,85011,55012,09012,92013,74014,450
56,6907,3007,9108,4709,1508,9709,80010,50011,34012,18013,02013,67014,50015,89017,310
BRUSK50.66,0806,5406,9907,3507,7908,0108,1208,4608,8209,1709,5109,73010,08010,43010,630

商品特徴詳細

■チャンネル式ブラシの特徴
ブラシの製造方法は歯ブラシのように毛材を植込み固定する「植込み式」と毛材を直線状にはさみ込み固定する「チャンネル式」があります。
「植込み式」は目詰まりが起こりにくい特長を持ちます。「チャンネル式」は毛量を多くでき、毛材が比較的抜けにくい特長を持ちます。

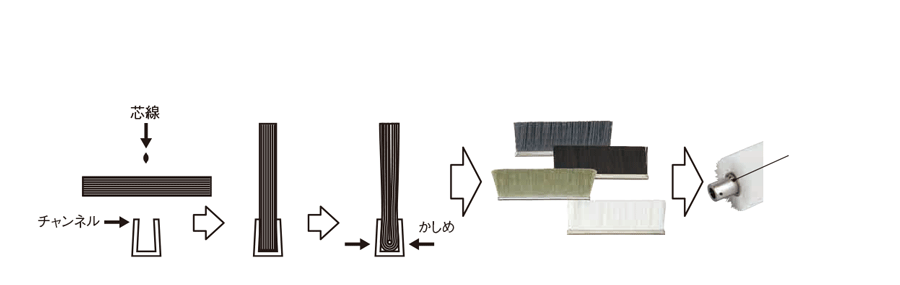

■チャンネルブラシ・チャンネル式ロールブラシの製造方法

チャンネルブラシ 関連画像
製造方法
①チャンネルに毛材を芯線で押える
②チャンネルの両端をかしめる
チャンネルブラシ：このページ
チャンネルロールブラシ：こちら
チャンネルブラシを
軸に巻きつけて
溶接固定しています

製品性能情報・試験情報

■毛材について

毛材特長
6ナイロン耐摩耗性、耐疲労強度、弾力性に優れ、長期使用できる毛材です。食品関係に適します。使用限界温度は100℃です。
濃塩酸、濃硫酸、ギ酸、フェノール酸で溶解するためご注意ください。
サンダーロン®アクリル繊維に硫化銅を化学結合させ表面コーティングした有機導電性繊維サンダーロンは静電気を除電する機能を持ちます。
柔らかく、比重は小さいですが耐摩耗性に優れています。（！）サンダーロン®は日本蚕毛染色（株）の登録商標です。
導電性ナイロン
モノエイト®		ナイロンにカーボンが練り込まれており、ワークに直接接触し削れても帯電しにくい毛材です。使用条件は6ナイロンに準じます。
サンダーロンよりも線径が太く、こしが必要な静電気対策としてご利用いただけます。（！）モノエイトは東レ・モノフィラメント（株）の登録商標です。
砥粒入り
ナイロン		ナイロンに砥粒が練りこんであり6ナイロンに比較して毛切れやバリに強い毛材です。アルミナ＃320を使用しています。



■チャンネルブラシの線径について（毛丈30mmのとき）

チャンネル幅幅5mm幅3mm
毛材6ナイロン導電性ナイロン
モノエイト®		砥粒入り
ナイロン		6ナイロンサンダーロン®導電性ナイロン
モノエイト®
線径No.0.20.30.50.30.60.20.30.0750.3
写真チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像チャンネルブラシ関連画像
チャンネル
ブラシ		○○○○○○○○○
ロールブラシ-○○--○---
毛材線径特長
6ナイロン0.2歯ブラシ（ふつう）くらいの手触り。
0.3お風呂掃除用のブラシの手触り。歯ブラシ（かため）より硬い。
0.5硬め。デッキブラシや掃除用ブラシの手触り。
サンダーロン®0.075平均的な髪の毛程度の細さ。髪の毛の手触り。
導電性ナイロン
モノエイト®		0.3お風呂掃除用のブラシの手触り。歯ブラシ（かため）より硬い。
砥粒入り
ナイロン		0.66ナイロンの0.5に比べこしがあり硬い。

製品性能情報・試験情報

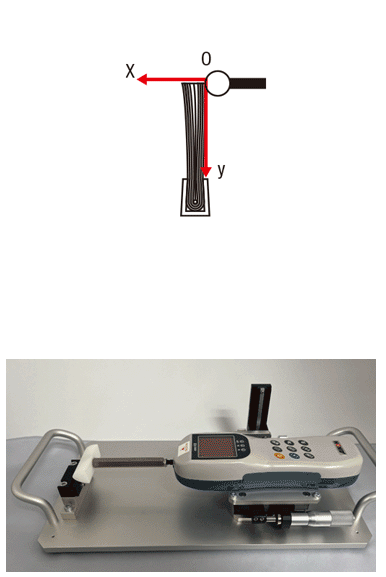

■チャンネルブラシの「こし」に関する試験

試験条件
y0～1mmの毛先部分をX方向に押してブラシの毛がX方向へ倒れたときの荷重を計測しています。実測値であり参考値(数値はN3回の平均値)です。保証値ではありません。
試験方法
左記試験条件をご確認ください。
ブラシ試験サンプルX方向□mm時の荷重（N）
型式（毛材）チャンネル幅線径No.毛丈（mm）1mm3mm5mm10mm
6ナイロン50.2200.210.610.971.38
0.30.381.291.993.13
0.51.083.735.728.86
0.2300.090.240.360.67
0.30.150.470.721.29
0.50.511.462.293.51
0.2500.030.060.090.16
0.30.040.110.170.34
0.50.090.330.550.89
30.2200.160.490.781.14
0.30.280.931.482.31
0.2300.050.150.250.42
0.30.090.290.480.84
0.250-  0.09
0.30.030.070.110.2
サンダーロン®0.075200.020.080.150.23
30--0.010.05
導電性ナイロン
モノエイト®		50.3200.511.82.8
300.20.30.81.3
500.020.160.170.5
30.3200.20.51.12.1
300.050.180.41
500.010.020.060.18
砥粒入り
ナイロン		50.5200.725.88.2
300.30.81.94.2
500.050.10.51.1
[ ! ]参考値であり保証値ではありません。





商品特徴詳細

上へ戻り

■使用上の注意
（1）ブラシの寿命や毛切れ・気抜は使用状況、使用頻度によって変わります。一部の毛を無理に引っ張り抜くとすべて抜ける恐れがあります。
（2）使用限界温度は100℃です。それ以上では毛が溶解し気抜けが発生します。
（3）6ナイロンは、濃塩酸、濃硫酸、蟻酸、フェノール酸に溶解します。
（4）ブラシ押し付け量は毛先より2mm以内が理想です。必要以上に押し付けないでください。
（5）チャンネルブラシを折り曲げないでください。
（6）チャンネルブラシの反り、曲がりはL100mmで約±2mm発生します。
（7）ブラシ部分をカットすることは可能ですが、保証外となります。
また、切り口をそのままにしておくと、毛材が抜ける恐れがあります。
（8）導電繊維サンダーロンを垂直上方向（毛先が上側）として使用する場合は他素材と比べ広がりやすくはなります。
■取り扱い及び保管上の注意
（1）ブラシを保管する際は毛グセがつかないようにご注意ください。ワークに触れたままの状態で保管すると毛グセが付くことがあります。
また、ブラシのみで保管する場合も、毛先に出来るだけ物が当たらないようにしてください。
（2）ブラシを保管する際は、水気を切って乾かしてください。
（3）使用したブラシに異物が付着した場合は、取り除いて使用してください。
（4）火のそばや高温の環境では保管しないでください。

関連リンク

ブラシ概要

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
ブラシ毛材
T
線径No.(d寸)
No 選択
H(mm)
L(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
導電繊維サンダ－ロン®（銅合金）
3
0.075(0.075)
0.075
10 ～ 30
30 ～ 800
ブラシ毛材：導電繊維サンダ－ロン®（銅合金）|チャンネル：SUS304
10

1個

-( - )

5日目

砥粒入りナイロン
5
0.6(0.6)
0.6
10 ～ 50
30 ～ 800
ブラシ毛材：砥粒入りナイロン|チャンネル：SUS304
10

1個

-( - )

5日目

導電性ナイロン　モノエイト®
3
0.3(0.3)
0.3
10 ～ 50
30 ～ 800
ブラシ毛材：導電性ナイロン　モノエイト®|チャンネル：SUS304
10

1個

-( - )

5日目

導電性ナイロン　モノエイト®
5
0.3(0.3)
0.3
10 ～ 50
30 ～ 800
ブラシ毛材：導電性ナイロン　モノエイト®|チャンネル：SUS304
10

1個

-( - )

5日目

6ナイロン
3
0.2(0.21),0.3(0.295)
0.2 ～ 0.3
10 ～ 50
30 ～ 800
ブラシ毛材：6ナイロン|チャンネル：SUS304
10

1個

-( - )

5日目

6ナイロン
5
0.2(0.21),0.3(0.295),0.5(0.535)
0.2 ～ 0.5
10 ～ 50
30 ～ 800
ブラシ毛材：6ナイロン|チャンネル：SUS304
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

ワークならし・異物除去・防塵・清掃など様々なFA用途でご使用いただけるチャンネルブラシを寸法フリー、５日目出荷でご用意いたしました。

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>> こちら ）より、製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

◯BRUSN
■数量スライド価格 （1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜34〜910〜2021～
値引率基準単価8％50％お見積り
表示数量超えはWOS
にてご確認ください。
◯BRUSE・BRUSM・BRUSK
■数量スライド価格 （1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜34〜910〜2021～
値引率基準単価8％30％お見積り
表示数量超えはWOS
にてご確認ください。

納期

チャンネルブラシ:関連画像


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

ブラシの「こし」、毛材の特長については
こちらをご確認ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
