キャスタ　標準タイプ・ダブルロックタイプ

キャスタ　標準タイプ・ダブルロックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ウレタン車輪
  • ウレタン車輪
  • エラストマー車輪
  • 納期短縮
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
1,352円 ～ 2,356円
税込価格
1,487円 ～ 2,592円

【特長】自在タイプと、ワンタッチで車輪停止と旋回停止が可能なストッパ付タイプの...

詳細情報を確認する

  • 種類：
    キャスタ
  • 金具材質：
    スチール
  • 荷重範囲(daN)：
    35.01～80.00
  • 荷重区分：
    軽荷重
  • 車輪部ベアリング：
    なし
  • 表面処理：
    三価クロメート

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

工程切替え架台スライド

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定12件の候補があります。

Loading...

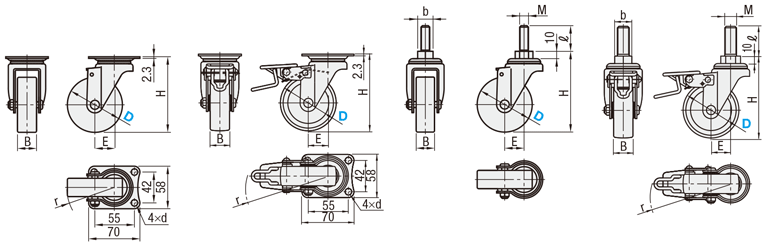

外形図・規格表



プレートタイプ

ねじ込みタイプ

CMTW

CMTWS

CMTWN

CMTWNS

キャスタ　ダブルロックタイプ:関連画像
[ ! ]ストッパ付タイプは、車輪と旋回を同時にロックするので横ズレを防止します。
[ ! ]t1部（10mm厚）には市販のスパナで締め込み可能です。
>>専用スパナこちらに掲載
本体車輪　ベアリング
[ M ]材質[ S ]表面処理[ M ]材質(色)旋回部車輪部
SPHC三価クロメート合成ゴム(黒)・ウレタン(茶)・エラストマー(グレー)有無
[ ! ]エラストマーはホイールといっしょに車輪ごと廃棄可能です。


規格表

型式−車輪材質
CMTW75
CMTWNS100A		−
−		R
U
■プレートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本体タイプ型式車輪
材質		HdErB許容荷重(daN)質量(g)￥基準単価
TypeDRUERUERUERUE
自在CMTW75R (ゴム)
U (ウレタン)
E(エラストマー)		1038.826652726276070504304154201,2291,3861,239
1001322980286060506055255101,4811,6381,512
自在
ストッパ付		CMTWS7510326104266070505305155201,4601,6171,491
1001322995286060507056256101,7331,9011,764
■ねじ込みタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本体タイプ型式車輪
材質		HM
(並目)		bℓErB許容荷重(daN)質量(g)￥基準単価
TypeDRUERUERUERUE
自在CMTWN75AR (ゴム)
U (ウレタン)
E(エラストマー)		11012213526652726276070504053954001,4391,6071,491
75B162340440425435
100A138122135298028605554704601,7121,8691,785
100B162340590505495
自在
ストッパ付		CMTWNS75A1101221352610426705054955001,7011,8691,764
75B162340440525535
100A138122135299528606555705601,9742,1422,048
100B162340690605595

型番リスト

表示件数:
  1. 1
型番
キャスタタイプ
車輪材質
ねじ径
取付け高さ H(mm)
車輪径 D(φ)
ストッパ
取付穴ピッチ 長手方向(mm)
取付穴ピッチ 短手方向(mm)
取付穴種類
許容荷重(daN)
プレート長さ(mm)
プレート幅(mm)
車輪幅 B(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ねじ込み式
エラストマー
M16
110
75
なし
-
-
-
50
-
-
27
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

ねじ込み式
[合成ゴム] 合成ゴム（標準）
M16
110
75
なし
-
-
-
60
-
-
27
10

1個

1,583円( 1,741円 )

在庫品1日目

当日出荷可能

ねじ込み式
[ウレタン] ウレタン（標準）
M16
110
75
なし
-
-
-
70
-
-
26
10

1個

1,768円( 1,945円 )

在庫品1日目

当日出荷可能

ねじ込み式
エラストマー
M16
138
100
なし
-
-
-
50
-
-
27
10

1個

1,964円( 2,160円 )

在庫品1日目

当日出荷可能

ねじ込み式
[合成ゴム] 合成ゴム（標準）
M16
138
100
なし
-
-
-
60
-
-
27
10

1個

1,883円( 2,071円 )

在庫品1日目

当日出荷可能

ねじ込み式
[ウレタン] ウレタン（標準）
M16
138
100
なし
-
-
-
60
-
-
26
10

1個

2,056円( 2,262円 )

在庫品1日目

当日出荷可能

ねじ込み式
エラストマー
M16
110
75
ダブルストッパ付(回転+旋回)
-
-
-
50
-
-
27
10

1個

1,940円( 2,134円 )

在庫品1日目

当日出荷可能

ねじ込み式
[合成ゴム] 合成ゴム（標準）
M16
110
75
ダブルストッパ付(回転+旋回)
-
-
-
60
-
-
27
10

1個

1,871円( 2,058円 )

在庫品1日目

当日出荷可能

ねじ込み式
[ウレタン] ウレタン（標準）
M16
110
75
ダブルストッパ付(回転+旋回)
-
-
-
70
-
-
26
10

1個

2,056円( 2,262円 )

在庫品1日目

当日出荷可能

ねじ込み式
エラストマー
M16
138
100
ダブルストッパ付(回転+旋回)
-
-
-
50
-
-
27
10

1個

2,253円( 2,478円 )

在庫品1日目

当日出荷可能

ねじ込み式
[合成ゴム] 合成ゴム（標準）
M16
138
100
ダブルストッパ付(回転+旋回)
-
-
-
60
-
-
27
10

1個

2,171円( 2,388円 )

在庫品1日目

当日出荷可能

ねじ込み式
[ウレタン] ウレタン（標準）
M16
138
100
ダブルストッパ付(回転+旋回)
-
-
-
60
-
-
28
10

1個

2,356円( 2,592円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】自在タイプと、ワンタッチで車輪停止と旋回停止が可能なストッパ付タイプの2タイプのご用意です。台車の横ずれ防止効果もございます。

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
