ミスミ

ねじ込みキャスタ　軽中荷重用　CSJTN□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1133

当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 1,571円～ 2,969円

税込価格: 1,728円～ 3,266円

【特長】軽中荷重用のねじ込みキャスタです。自在タイプと自在ストッパ付タイプがご...

詳細情報を確認する

種類：

キャスタ
キャスタタイプ：

ねじ込み式
金具材質：

スチール
荷重範囲(daN)：

80.01～140.00
荷重区分：

軽中荷重
車輪幅 B(mm)：

32
車輪部ベアリング：

あり
表面処理：

三価クロメート

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

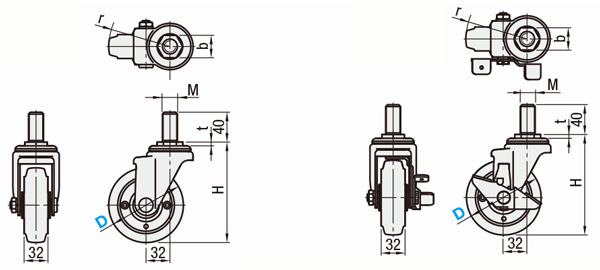

外形図・規格表

自在
CSJTN

自在ストッパ付
CSJTNS

>> 専用スパナこちらに掲載

本体		車輪	ベアリング
[ M ]材質	[ S ]表面処理	[ M ]材質(色)	旋回部	車輪部
SPHC	三価クロメート	ゴム(黒)・ナイロンホイルウレタン(グレー)	有	有

規格表

型式	−	車輪材質
CSJTN100B	−	R

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		車輪材質	H	M (並目)	b	t	r	許容荷重(daN)		質量(g)		￥基準単価
	Type	D							R	U	R	U	R	U
自在	CSJTN	100A	R (ゴム) U (ナイロンホイルウレタン)	134	16	23	4.7	82	120	100	880	785	1,428	1,927
		100B			20	30	5				810	800
		125A		166	16	23	4.7	95			1025	880	1,880	2,315
		125B			20	30	5				950	920
自在ストッパ付	CSJTNS	100A		134	16	23	4.7	86	120	100	965	865	1,890	2,410
		100B			20	30	5				840	830		2,399
		125A		166	16	23	4.7	95			1115	965	2,205	2,699
		125B			20	30	5				1040	1005	2,289

型番リスト

表示件数:

型番	車輪材質	ねじ径	取付け高さ H(mm)	車輪径 D(φ)	ストッパ	許容荷重(daN)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CSJTN100A-R	[合成ゴム] 合成ゴム（標準）	M16	134	100	なし	120	10	1個	1,571円( 1,728円 )	在庫品1日目当日出荷可能
CSJTN100A-U	[ウレタン] ウレタン（標準）	M16	134	100	なし	100	10	1個	2,120円( 2,332円 )	在庫品1日目当日出荷可能
CSJTN125A-R	[合成ゴム] 合成ゴム（標準）	M16	166	125	なし	120	10	1個	2,068円( 2,275円 )	在庫品1日目当日出荷可能
CSJTN125A-U	[ウレタン] ウレタン（標準）	M16	166	125	なし	100	10	1個	2,547円( 2,802円 )	在庫品1日目当日出荷可能
CSJTNS100A-R	[合成ゴム] 合成ゴム（標準）	M16	134	100	回転ストッパ付	120	10	1個	2,079円( 2,287円 )	在庫品1日目当日出荷可能
CSJTNS100A-U	[ウレタン] ウレタン（標準）	M16	134	100	回転ストッパ付	100	10	1個	2,651円( 2,916円 )	在庫品1日目当日出荷可能
CSJTNS125A-R	[合成ゴム] 合成ゴム（標準）	M16	166	125	回転ストッパ付	120	10	1個	2,426円( 2,669円 )	在庫品1日目当日出荷可能
CSJTNS125A-U	[ウレタン] ウレタン（標準）	M16	166	125	回転ストッパ付	100	10	1個	2,969円( 3,266円 )	在庫品1日目当日出荷可能

基本情報

【特長】軽中荷重用のねじ込みキャスタです。自在タイプと自在ストッパ付タイプがございます。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜29	30〜49	50〜100	101～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
