ミスミ

デザインキャスタ　CTBM□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1149

当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（4件）

通常価格(税別): 259円～ 446円

税込価格: 285円～ 491円

軽中荷重用のデザインキャスタです。

詳細情報を確認する

種類：

キャスタ
キャスタタイプ：

ねじ込み式 / 樹脂 / 双輪
金具材質：

スチール
車輪材質：

ナイロン（標準）
荷重範囲(daN)：

35.01～80.00
荷重区分：

軽荷重
車輪部ベアリング：

なし
表面処理：

三価クロメート

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

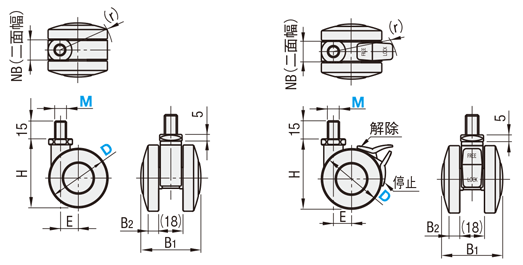

外形図・規格表

CTBMR

CTBMS

>>専用スパナはこちらに掲載

軸		車輪
[ M ]材質	[ S ]表面処理	[ M ]材質(色)
SWCH	三価クロメート	ナイロン(黒)

規格表

型式	−	M
CTBMR40	−	8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		M (並目)			H	B₁	B₂	取付ねじ部	(r)	E	許容荷重 (daN)	質量 (g)	￥基準単価
本体タイプ	Type	D	M (並目)			H	B₁	B₂	NB	(r)	E	許容荷重 (daN)	質量 (g)	￥基準単価
自在	CTBMR	40	8	10		46	42	7	14	38	14	40	67	235
自在	CTBMR	60		10	12	69	46	8	17	51	18	80	126	363
自在ストッパ付	CTBMS	40	8	10		46	42	7	14	42	14	40	70	277
自在ストッパ付	CTBMS	60		10	12	69	46	8	17	55	18	80	129	405

型番リスト

表示件数:

型番	ねじ径	取付け高さ H(mm)	車輪径 D(φ)	ストッパ	許容荷重(daN)	車輪幅 B(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CTBMR40-8	M8	46	40	なし	40	42	10	1個	259円( 285円 )	在庫品1日目当日出荷可能
CTBMR40-10	M10	46	40	なし	40	42	10	1個	259円( 285円 )	在庫品1日目当日出荷可能
CTBMR60-10	M10	69	60	なし	80	46	10	1個	399円( 439円 )	在庫品1日目当日出荷可能
CTBMR60-12	[M12] M12	69	60	なし	80	46	10	1個	399円( 439円 )	在庫品1日目当日出荷可能
CTBMS40-8	M8	46	40	回転ストッパ付	40	42	10	1個	305円( 336円 )	在庫品1日目当日出荷可能
CTBMS40-10	M10	46	40	回転ストッパ付	40	42	10	1個	305円( 336円 )	在庫品1日目当日出荷可能
CTBMS60-10	M10	69	60	回転ストッパ付	80	46	10	1個	446円( 491円 )	在庫品1日目当日出荷可能
CTBMS60-12	[M12] M12	69	60	回転ストッパ付	80	46	10	1個	446円( 491円 )	在庫品1日目当日出荷可能

基本情報

軽中荷重用のデザインキャスタです。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜49	50〜99	100〜200	201～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品デザインキャスタ　CTBM□	デザインキャスタ　CTEJN□	デザインキャスタ　CTGM□	デザインキャスタ　CTYNB□	デザインキャスタ　ソケット差込タイプ	重量用固定キャスターストッパーなし K-600HB	専用導電中荷重プレート自在式 WJ ゴールドキャスター	ねじ込み式導電性ゴムキャスター　スチール金具　自在	低床重荷重用自在キャスター（ストッパーなし） K-300HJ	静電気防止キャスター SU-STCシリーズ自在	エラストマー車キャスターねじ込みタイプ FPU55N型	W・WS type ボルトタイプ	低床式重荷重用固定キャスターストッパーなし K-540SR
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	タキゲン製造	東正車輛	トラスコ中山	タキゲン製造	ナンシン	スガツネ工業	東信製作所	タキゲン製造
通常価格	259円～	509円～	143円～	403円～	154円～	5,691円～	1,610円～	1,174円～	1,691円～	2,873円～	1,397円～	847円～	2,571円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能
種類	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ
キャスタタイプ	ねじ込み式 / 樹脂 / 双輪	ねじ込み式 / 樹脂 / 双輪	-	ねじ込み式 / 樹脂 / 双輪	差し込み式 / 樹脂 / 双輪	プレート式固定	プレート式自在	ねじ込み式	プレート式自在	プレート式自在	ねじ込みタイプ / 樹脂 / 双輪	ねじ込み式 / 双輪	プレート式固定
金具材質	スチール	スチール	スチール	スチール	スチール	冷間圧延鋼板(SPC)	スチール	スチール	冷間圧延鋼板(SPC)	ステンレス	樹脂	SWCH	冷間圧延鋼板(SPC)
車輪材質	ナイロン（標準）	エラストマー	ナイロン（標準）	ナイロン（標準）	ナイロン（標準）	合成ゴム	導電ゴム	ゴム	スーパータフナイロン	静電気防止ゴム	エラストマー	ナイロン	ナイロン
荷重範囲(daN)	35.01～80.00	-	～35.00	35.01～80.00	～35.00	-	-	35.01～80.00	-	35.01～80.00	35.01～80.00	-	220.01～320.00

back next

デザインキャスタ　CTBM□のレビュー

評価 4.7 平均満足度：4.7 4件のレビュー

星５

75%
星４

25%
星３

0%
星２

0%
星１

0%

レビューを書く

架台に使用しています

評価 5.0満足度：5.02023/12/06

社内生産設備としてアングル材で製作した架台に使用しています。他社製品の物も含め以前から同様の商品を使っています。今回特別な機能は必要なかったので基本的な仕様から選び、他の商品と一緒に購入しました。普通のネジ込みタイプで取り付けはスムーズにできました。キャスターの動きにも満足しています。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

作業台の改良に

評価 5.0満足度：5.02019/09/04

自社生産設備の作業台の改良に使用しました。今までの固定式作業台を移動式に改良する際に固定式のアジャスタ取付穴を利用して取り付けました。地上高が同じになり、作業時は固定できる用にこちらの製品を選定購入し使用しました。

もっと読む閉じる

0人が参考にしています。

社内のワゴン台車に使用

評価 4.0満足度：4.02019/07/09

価格、デザイン、使い勝手を考慮して見合っていたので購入しました。荷重15ｋｇぐらいに使用しております。簡単なワゴンで軽量かつ社内用なので、特に比較などはしていないです。ストッパなしを前輪に、ストッパ付きを後輪に使用しています。走行にも問題はなく満足しています。

もっと読む閉じる

0人が参考にしています。

社内利用の製品箱に対する移動用脚部に使用

評価 5.0満足度：5.02019/06/14

ライン設備への製品投入用収納箱の移動用脚部として利用しています。日毎の生産工程により使用ラインが変わるため、簡便なライン間移動を考慮し使い始めました。収納製品自体は重量物では無いため、強度的には樹脂製で十分であり、むしろフロアーの汚れや傷の予防を鑑みこの商品を採択しました。走行性能や静音等にも優れており、利用結果には満足しています。

もっと読む閉じる

0人が参考にしています。

4件全て見る
