デザインキャスタ　CTEJN□

デザインキャスタ　CTEJN□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • デザインキャスタ　CTEJN□
  • デザインキャスタ　CTEJN□
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
509円 ～ 2,188円
税込価格
560円 ～ 2,407円

軽中荷重用のデザインキャスタです。車輪材質は、エラストマーです。

詳細情報を確認する

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

薄型ターンテーブル

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

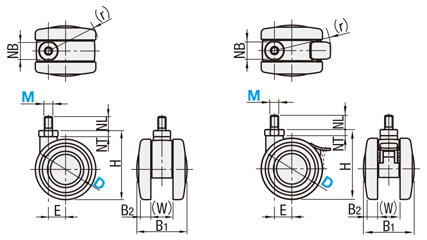

外形図・規格表



CTEJN

CTEJNS

デザインキャスタ　CTEJN□:関連画像
>>専用スパナはこちらに掲載
軸車輪
[ M ]材質[ S ]表面処理[ M ]材質(色)
SWCH三価クロメートエラストマー(黒)


規格表

型式−M
CTEJNS50−10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本体
タイプ		型式M
(並目)		HB1B2(W)取付ねじ部(r)E許容荷重
(daN)		￥基準単価
TypeDNBNTNL＊
自在CTEJN40810 4344122014512(19)391539.2463
5081012584914211761445.51758.8617
608 126950.51798753
75A  1285641927218226320117.61,852
75B 16 251,892
自在
ストッパ付		CTEJNS40810 4344122014512(19)421539.2560
50810125849142117614491758.8679
608 1269551798868
75A  12856419272182270.520117.61,989
75B 16 251,870
＊M10の場合は（　）寸法になります。

型番リスト

表示件数:
  1. 1
型番
荷重範囲(daN)
ねじ径
取付け高さ H(mm)
車輪径 D(φ)
ストッパ
許容荷重(daN)
荷重区分
車輪幅 B(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
80.01～140.00
M16
85
75
なし
117.6
軽中荷重
64
10

1個

2,081円( 2,289円 )

在庫品1日目

当日出荷可能

80.01～140.00
M16
85
75
回転ストッパ付
117.6
軽中荷重
64
10

1個

2,057円( 2,263円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

軽中荷重用のデザインキャスタです。車輪材質は、エラストマーです。

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜4950〜99100〜200201～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
