ミスミ

デザインキャスタ　CTYNB□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1151

当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 403円～ 637円

税込価格: 443円～ 701円

軽中荷重用のデザインキャスタです。車輪材質は、ナイロンです。

詳細情報を確認する

種類：

キャスタ
キャスタタイプ：

ねじ込み式 / 樹脂 / 双輪
金具材質：

スチール
車輪材質：

ナイロン（標準）
荷重範囲(daN)：

35.01～80.00
荷重区分：

軽荷重
車輪部ベアリング：

なし
表面処理：

三価クロメート

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

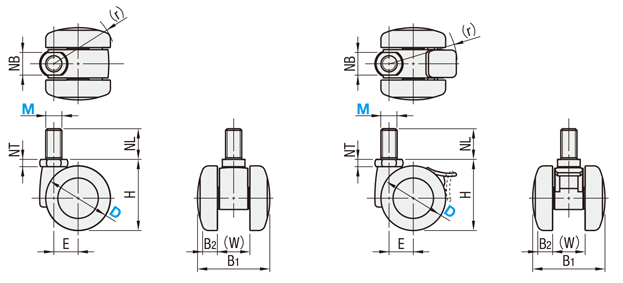

外形図・規格表

CTYNB

CTYNBS

>>専用スパナはこちらに掲載

軸		車輪
[ M ]材質	[ S ]表面処理	[ M ]材質(色)
SWCH	三価クロメート	ナイロン(黒)

規格表

型式	−	M
CTYNBS40	−	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		M (並目)	H	B₁	B₂	(W)	取付ねじ部			(r)	E	許容荷重 (daN)	￥基準単価
本体タイプ	Type	D	M (並目)	H	B₁	B₂	(W)	NB	NT	NL	(r)	E	許容荷重 (daN)	￥基準単価
自在	CTYNB	40	10	44	44	12	20	14	5	19	39	15	39.2	366
自在	CTYNB	50	12	57.5	49	9.5	21	17	6	22	46	17	58.8	481
自在ストッパ付	CTYNBS	40	10	44	44	12	20	14	5	19	42	15	39.2	462
自在ストッパ付	CTYNBS	50	12	57.5	49	9.5	21	17	6	22	48	17	58.8	579

型番リスト

表示件数:

型番	ねじ径	取付け高さ H(mm)	車輪径 D(φ)	ストッパ	許容荷重(daN)	車輪幅 B(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CTYNB40-10	M10	44	40	なし	39.2	44	10	1個	403円( 443円 )	在庫品1日目当日出荷可能
CTYNBS40-10	M10	44	40	回転ストッパ付	39.2	44	10	1個	508円( 559円 )	在庫品1日目当日出荷可能

基本情報

軽中荷重用のデザインキャスタです。車輪材質は、ナイロンです。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～49	50～100	101～
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
