デザインキャスタ　ソケット差込タイプ

デザインキャスタ　ソケット差込タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • デザインキャスタ　ソケット差込タイプ
  • デザインキャスタ　ソケット差込タイプ
  • デザインキャスタ　ソケット差込タイプ
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
154円 ～ 340円
税込価格
169円 ～ 374円

【特長】軽荷重用のソケット差込タイプのキャスタです。

詳細情報を確認する

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

薄型ターンテーブル

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

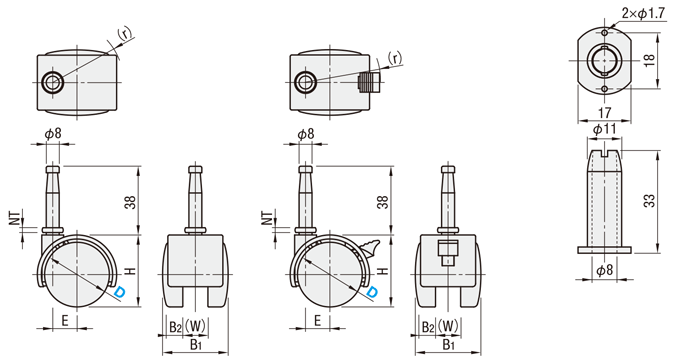

外形図・規格表



CPNB

CPNBS

差込み用ソケット(付属)
材質：ナイロン

デザインキャスタ　ソケット差込タイプ:関連画像
軸車輪
[ M ]材質[ S ]表面処理[ M ]材質(色)
SWCH三価クロメートナイロン(黒)


規格表

型式
CPNB40
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本体
タイプ		型式HB1B2(W)取付部(r)E許容荷重
(daN)		質量
(g)		￥基準単価
TypeDNT
自在CPNB4049411016343152065140
5060451118451183095225
自在
ストッパ付		CPNBS4049411016347152070225
50604511184571830100309

型番リスト

表示件数:
  1. 1
型番
取付け高さ H(mm)
車輪径 D(φ)
ストッパ
許容荷重(daN)
車輪幅 B(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
49
40
なし
20
41
10

1個

154円( 169円 )

在庫品1日目

当日出荷可能

60
50
なし
30
45
10

1個

248円( 273円 )

在庫品1日目

当日出荷可能

49
40
回転ストッパ付
20
41
10

1個

248円( 273円 )

在庫品1日目

当日出荷可能

60
50
回転ストッパ付
30
45
10

1個

340円( 374円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】軽荷重用のソケット差込タイプのキャスタです。

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜4950〜99100〜200201～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
