Ｔ型取手 おねじタイプ
- 当日出荷可能
- 通常価格(税別)
- 762円 ～ 1,016円
- 税込価格
- 838円 ～ 1,118円
【特長】T字型の樹脂製取手です。材質は、ガラス繊維強化ナイロンで、おねじ取り付...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 絶縁性 / 非磁性 / 反射防止
-
- 本体種類：
- 面付形
-
- 面付形種類：
- T型
-
- 付加機能：
- なし
-
- 材質：
- ガラス繊維強化ナイロン
-
- 詳細材質：
- ガラス繊維強化ナイロン
-
- 表面処理：
- なし
-
- 取付方法：
- おねじ
-
- グリップ太さ(mm)：
- 20
-
- 全高(mm)：
- 43
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- 取手部：ガラス繊維強化ナイロン|ねじ部：SS400(インサ−ト)
-
- 材質証明書：表面処理：
- ねじ部：三価クロメート
(i)ご注意
- 取手・ノブの特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

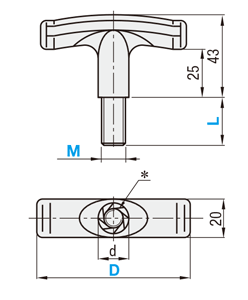

外形図・規格表
TSPM
＊緩み防止の為、高さ0.2ミリの突起がつきます。
[ ! ]取付ねじMは並目です。
| [ M ]材質 | [ S ]表面処理 | |
| 取手部 | ガラス繊維強化ナイロン (つや消し黒) | − |
| ねじ部 | SS400(インサ−ト) | 三価クロメ−ト |
規格表
| 型式 | − | M | − | L |
| TSPM50 | − | 4 | − | 10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M | L 選択 | d | 参考質量(g) | ￥基準単価 | |
| Type | D | |||||
| TSPM | 50 | 4 | 10 15 20 | 11 | 30 | 693 |
| 5 | 32 | 714 | ||||
| 6 | 34 | 735 | ||||
| 80 | 6 | 15 20 25 | 16 | 53 | 861 | |
| 8 | 65 | 882 | ||||
| 10 | 69 | 924 | ||||
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 |
|---|---|---|---|---|---|
| 三価クロメート | 1～2 | 鉄鋼 | ボルト、ナット | 防錆、低価格 六価クロムを含有しない | ねじ部のみ（取手部は表面処理なし） |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | T型取手 おねじタイプ | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | T型取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | おねじ | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
- 表示件数:
| 型番 |
グリップ長さ D(mm) |
ねじの呼び M |
ねじ部長さ L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
50
|
4
|
10
| 10 | 1個 | 762円(
838円
) | 在庫品1日目 当日出荷可能 | |
50
|
4
|
15
| 10 | 1個 | 762円(
838円
) | 在庫品1日目 当日出荷可能 | |
50
|
4
|
20
| 10 | 1個 | 762円(
838円
) | 在庫品1日目 当日出荷可能 | |
50
|
5
|
10
| 10 | 1個 | 785円(
864円
) | 在庫品1日目 当日出荷可能 | |
50
|
5
|
15
| 10 | 1個 | 785円(
864円
) | 在庫品1日目 当日出荷可能 | |
50
|
5
|
20
| 10 | 1個 | 785円(
864円
) | 在庫品1日目 当日出荷可能 | |
50
|
6
|
10
| 10 | 1個 | 809円(
890円
) | 在庫品1日目 当日出荷可能 | |
50
|
6
|
15
| 10 | 1個 | 809円(
890円
) | 在庫品1日目 当日出荷可能 | |
50
|
6
|
20
| 10 | 1個 | 809円(
890円
) | 在庫品1日目 当日出荷可能 | |
80
|
6
|
15
| 10 | 1個 | 947円(
1,042円
) | 在庫品1日目 当日出荷可能 | |
80
|
6
|
20
| 10 | 1個 | 947円(
1,042円
) | 在庫品1日目 当日出荷可能 | |
80
|
6
|
25
| 10 | 1個 | 947円(
1,042円
) | 在庫品1日目 当日出荷可能 | |
80
|
8
|
15
| 10 | 1個 | 970円(
1,067円
) | 在庫品1日目 当日出荷可能 | |
80
|
8
|
20
| 10 | 1個 | 970円(
1,067円
) | 在庫品1日目 当日出荷可能 | |
80
|
8
|
25
| 10 | 1個 | 970円(
1,067円
) | 在庫品1日目 当日出荷可能 | |
80
|
10
|
15
| 10 | 1個 | 1,016円(
1,118円
) | 在庫品1日目 当日出荷可能 | |
80
|
10
|
20
| 10 | 1個 | 1,016円(
1,118円
) | 在庫品1日目 当日出荷可能 | |
80
|
10
|
25
| 10 | 1個 | 1,016円(
1,118円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】T字型の樹脂製取手です。材質は、ガラス繊維強化ナイロンで、おねじ取り付けです。
(i)ご注意
- 取手・ノブの特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
