アルミフレーム　６シリーズ　曲げアルミフレーム

アルミフレーム　６シリーズ　曲げアルミフレーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.8平均満足度4.8 この商品のレビューをみる（5件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

HFS6-3030、HFSF6-3030を曲げ加工したアルミフレームです。■6...

詳細情報を確認する

  • 基準フレーム幅(mm)：
    30
  • フレームシリーズ：
    6シリーズ
  • フレーム形状：
    曲げタイプ
  • フレームタイプ：
    HFS（標準タイプ）
  • 表面処理：
    白アルマイト処理
  • 表面面取り加工：
    なし
  • 材質：
    A6005CSS-T5
  • フレームサイズ 幅(mm)：
    30
  • フレームサイズ 厚さ(mm)：
    30
  • L寸固定・指定：
    指定
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A6005CSS-T5
  • 材質証明書：表面処理：
    白アルマイト処理

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

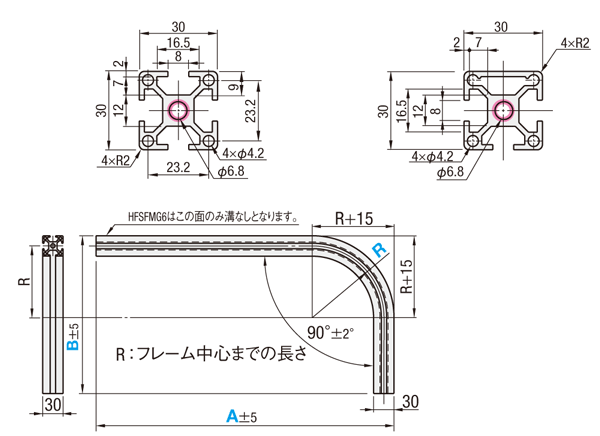

外形図・規格表

HFSMG6

[ ! ]

HFSFMG6

[ ! ]アルマイト処理後に曲げ加工を行うため、曲げ部分が白く変色する場合があります。
[ ! ]A・B寸法は価格表に価格の記載のないサイズは指定できません。
[ ! ]R＝140の場合、フレームを曲げた部位でフレーム溝が変形して、溝幅が狭くなります。
そのため、ナットなど溝を通す部品が通らなくなります。（専用の曲げパネルはこちら）
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。

規格表

型式−A−B−R
HFSMG6−3030−A350−B700−R140
型式A
指定1mm単位		B
指定1mm単位		R＊フレーム
タイプ		質量
kg/m		断面積
mm2		断面2次モーメントmm4[M] 材質[S] 表面処理
TypeNo.ℓxℓy
HFSMG
HFSFMG		6−3030200〜1500200〜1000140
  300＊
  500＊		HFS0.90 3332.83×1042.83×104A6005CSS-T5白アルマイト
＊R300・R500用の曲げパネルはありません。
・曲げフレーム延長方法

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
ブラインドジョイント（先入れダブルジョイント）部品による接続例
Alterationsタップ(P.801参照)D穴(P.808参照)M穴(P.810参照)S穴(P.809参照)レンチ穴(P.803参照)
CodeLTPRTPTPWLDHLDVRDHRDVLMHLMVRMHRMVLSHLSVRSHRSVLCHLCVLCPRCHRCVRCP
Spec.





[ ! ]タップとD穴あるいはM穴・S穴・レンチ穴を重複して指定すると、タップ深さが、D穴あるいはM穴・穴・レンチ穴までの距離になります。

中心の穴にタップ追加工
タップ形状M8深さ24
LTP：左端面にタップ
RTP：下端面にタップ
TPW：両端面にタップ
例 LTP
D穴を指定方向にあける
シングルジョイント(P.653参照)が接続可能です。
LDH、RDH：フレーム左(下)に水平方向からD穴をあける
例 LDH

LDV、RDV：フレーム左(下)に垂直
(右)方向から穴をあける
例 RDV
M穴を指定方向にあける
センタージョイント(P.649参照)が接続可能です。
LMH、RMH：フレーム左(下)に水平方向からM穴をあける
例 LMH

LMV、RMV：フレーム左(下)に垂直
(右)方向から穴をあける
例 RMV
●●●:関連画像
[ NG ]HFSFMG6−3030にはLMV・RMVは適用不可		S穴を指定方向にあける
先入れダブルジョイント(P.655参照)が接続可能です。
LSH、RSH：フレーム左(下)に水平方向からS穴をあける
例 LSH

LSV、RSV：フレーム左(下)に垂直
(右)方向から穴をあける
例 RSV

[ NG ]HFSFMG6−3030にはLSV・RSVは
適用不可		LCH、RCH：フレーム左(下)に
水平方向からレンチ穴をあける
例 RCH

LCV、RCV：フレーム左(下)に
垂直(右)方向からレンチ穴をあける
例 LCV

LCP、RCP：フレーム左(下)に
水平垂直(右)からレンチ穴をあける
例 LCP
適用フレーム
HFSMG6−3030
HFSFMG6−3030		270540120120390120240120240
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)		LTP/RTP/TPW
LHP/RHP/HPW		端面タップ（センター穴）フレームにタップ加工を行ないます。
この加工が必要なブラインドジョイント
（スクリュージョイント / シンプルジョイント）		カタログ
> レンチ穴あけ固定位置レンチ穴LWP/RWP固定位置レンチ穴ブラインドジョイント締結の際に使用するレンチ穴をあけます。
フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。
この加工が必要なブラインドジョイント
（スクリュージョイント / シングルジョイント / タッピングジョイント）		カタログ
> ブラインド
ジョイント
専用穴あけ		D穴LDH/RDHブラインドジョイント専用穴あけ（D穴）シングルジョイント締結時に必要な穴をあけます。
（シングルジョイント）		カタログ
S穴LSHブラインドジョイント専用穴あけ（S穴）先入れダブルジョイント締結時に必要な穴をあけます。
(先入れダブルジョイント)		カタログ
M穴LMHブラインドジョイント専用穴あけ（M穴）後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)


6シリーズ関連部品

■ アルミフレームアクセサリ

商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー
写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
曲げパネル
パネルクランプ



関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

型番リスト

表示件数:
  1. 1
型番
A(mm)
B(mm)
R(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
200 ～ 1500
200 ～ 1000
140 ～ 500
10

1個

-( - )

5日目

200 ～ 1500
200 ～ 1000
140 ～ 500
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

HFS6-3030、HFSF6-3030を曲げ加工したアルミフレームです。■6シリーズとは溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
R140R300R500
BBB
TypeNo.200〜300301〜400401〜500501〜600601〜700701〜800801〜900901〜1000400〜500501〜600601〜700701〜800801〜900901〜1000600〜700701〜800801〜900
HFSMG
HFSFMG		6−3030200〜3005,6705,8505,9806,1706,3607,9208,0908,330－－－－－－－－－
301〜4005,8506,3206,4806,6706,8608,4208,5808,860－－－－－－－－－
401〜5005,9806,4807,1907,3307,4909,0509,1909,3507,1907,3307,4909,0509,1909,350－－－
501〜6006,1706,6707,3307,5807,7209,3909,5209,6907,3307,5807,7209,3909,5209,940－－－
601〜7006,3606,8607,4907,7207,9909,1209,6909,9407,4907,7207,9909,5209,94010,2107,9909,6709,790
701〜8007,9208,4209,0509,3909,1209,6909,94010,2109,0509,3909,5209,94010,21010,4709,6709,940－
801〜9008,0908,5809,1909,5209,6909,94010,21010,4709,1909,5209,94010,21010,47010,7309,790－－
901〜10008,3308,8609,3509,6909,94010,21010,47010,7309,3509,94010,21010,47010,73011,000－－－
1001〜11009,1609,4209,6909,94010,21010,47010,73011,0009,94010,21010,47010,73011,00011,250－－－
1101〜12009,4209,6909,94010,21010,47010,73011,00011,25010,21010,47010,73011,00011,25011,520－－－
1201〜13009,6909,94010,21010,47010,73011,00011,25011,52010,47010,73011,00011,25011,52011,780－－－
1301〜14009,94010,21010,47010,73011,00011,25011,52011,78010,73011,00011,25011,52011,78012,040－－－
1401〜150010,21010,47010,73011,00011,25011,52011,78012,04011,00011,25011,52011,78012,04012,310－－－
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量
区分		標準対応個別対応
小口大口
数　量1～910～5051～
値引率基準単価5%10%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

アルミフレーム　６シリーズ　曲げアルミフレーム

アルミフレーム　６シリーズ　曲げアルミフレーム

    アルミフレーム　５シリーズ　曲げアルミフレーム

    アルミフレーム　５シリーズ　曲げアルミフレーム

      アルミフレーム 8シリーズ 曲げアルミフレーム

      アルミフレーム 8シリーズ 曲げアルミフレーム

        アルミフレーム　６シリーズ　正方形　６０×６０ｍｍ　２列溝　２面溝

        アルミフレーム　６シリーズ　正方形　６０×６０ｍｍ　２列溝　２面溝

          アルミフレーム　６シリーズ　Nタイプ　正方形　６０×６０ｍｍ　２列溝　３面溝

          アルミフレーム　６シリーズ　Nタイプ　正方形　６０×６０ｍｍ　２列溝　３面溝

            【クリーン洗浄品】アルミフレーム　６シリーズ　正方形　６０×６０ｍｍ　２列溝　３面溝

            【クリーン洗浄品】アルミフレーム　６シリーズ　正方形　６０×６０ｍｍ　２列溝　３面溝

              アルミフレーム　６シリーズ　Ｒ形状　６０×６０×３０ｍｍ

              アルミフレーム　６シリーズ　Ｒ形状　６０×６０×３０ｍｍ

                【クリーン洗浄品】アルミフレーム　６シリーズ　正方形　６０×６０ｍｍ　２列溝　２面溝

                【クリーン洗浄品】アルミフレーム　６シリーズ　正方形　６０×６０ｍｍ　２列溝　２面溝

                  【クリーン洗浄品】アルミフレーム　６シリーズ　Nタイプ　正方形　６０×６０ｍｍ　２列溝　３面溝

                  【クリーン洗浄品】アルミフレーム　６シリーズ　Nタイプ　正方形　６０×６０ｍｍ　２列溝　３面溝

                    【クリーン洗浄品】アルミフレーム　６シリーズ　Ｒ形状　６０×６０×３０ｍｍ

                    【クリーン洗浄品】アルミフレーム　６シリーズ　Ｒ形状　６０×６０×３０ｍｍ

                      アルミフレーム　８－４５シリーズ　正方形　６０×６０ｍｍ　１列溝　２面溝

                      アルミフレーム　８－４５シリーズ　正方形　６０×６０ｍｍ　１列溝　２面溝

                        アルミフレーム　８－４５シリーズ　正方形　６０×６０ｍｍ　１列溝　３面溝

                        アルミフレーム　８－４５シリーズ　正方形　６０×６０ｍｍ　１列溝　３面溝

                          アルミフレーム　６シリーズ　Nタイプ　Ｌ字形状　６０×６０×３０ｍｍ

                          アルミフレーム　６シリーズ　Nタイプ　Ｌ字形状　６０×６０×３０ｍｍ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   5日目   5日目   1日目   当日出荷可能 1日目   当日出荷可能 6日目   1日目   当日出荷可能 6日目   6日目   6日目   1日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能
                            基準フレーム幅(mm) 30 20 40 60 60 60 30 60 60 30 60 60 30
                            フレームシリーズ 6シリーズ 5シリーズ 8シリーズ 6シリーズ 6シリーズ 6シリーズ 6シリーズ 6シリーズ 6シリーズ 6シリーズ 8-45シリーズ 8-45シリーズ 6シリーズ
                            フレーム形状 曲げタイプ 曲げタイプ 曲げタイプ 正方形 正方形 正方形 L・R形状 正方形 正方形 L・R形状 正方形 正方形 L形状
                            フレームタイプ HFS（標準タイプ） HFS（標準タイプ） HFS（標準タイプ） HFS（標準タイプ） NFS(標準タイプ) HFS（標準タイプ） HFS（標準タイプ） HFS（標準タイプ） NFS(標準タイプ) HFS（標準タイプ） HFS（標準タイプ） HFS（標準タイプ） NEFS(標準タイプ)
