ミスミ

パネルサポートブラケット　アルミタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-830

当日出荷可能

評価 4.1平均満足度4.1 この商品のレビューをみる（33件）

通常価格(税別): 168円～ 407円

税込価格: 185円～ 448円

ボルトとナットでアルミフレームに取り付けるアルミタイプのパネルサポートブラケッ...

詳細情報を確認する

材質：

アルミ
材質：

A6063S-T5
材質証明書：

対象

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定21件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HCBA5
HCBAB5（黒アルマイト）

HCBA6
HCBA6S
HCBA8

HCBAB6（黒アルマイト）
HCBAB6S（黒アルマイト）
HCBAB8（黒アルマイト）

HCBA10

HCBAN6（1点止めタイプ）
HCBAN8（1点止めタイプ）

[ M ]材　　質　A6063S−T5
[ S ]表面処理　アルマイト処理

規格表

型式

HCBA6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		質量	フレーム側面と取付面との差	S	T	Y	適用ボルト・ナット				￥基準単価	￥スライド単価
Type	No.	質量	フレーム側面と取付面との差	S	T	Y	ボルト	個数	ナット	個数	1～9コ	10～200
HCBA	5	19	3	−	−	−	CBM5－20	2	HNTT5－5	2	161	152
	6	17	5	10			CBM6－12		HNTT6－6
	6S		3	12			CBM6－12		HNTT6－6
	8^＊		5^＊2	15			CBM6－15		HNTT8－6
	10	30	5	25			CBM6－18	2	HNTT10-6
HCBAB (黒アルマイト)	5	19	3	−			CB5－20		HNTT5－5	2	256	245
	6	17	5	10			CB6－12		HNTT6－6
	6S		3	12			CB6－12		HNTT6－6
	8^＊		5^＊2	15			CB6－15		HNTT8－6
HCBAN (1点止めタイプ)	6	18	5	10	3	7.8	HFBCM6－12	1	HNTT6－6	1	202	192
HCBAN (1点止めタイプ)	8	18	5^＊2	15	4	9.8	HFBCM6－15	1	HNTT8－6	1	202	192

[ ! ]8^＊は8−45と兼用　[ ! ]5^＊2は40角アルミフレームの場合
[ ! ]パネル取付の際はパネル取付用ボルト（こちら）をご利用ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations	Code	Spec.	セット型式	適用ボルト・ナット						\/Code
				フレーム取付用				パネル取付用
				ボルト	個数	ナット	個数	ボルト	個数
適用ボルトナットをセット	SET	適用するボルト・ナットをセットにします [ ! ]SET指定時は RoHS非対応となります。	HCBA5	CBM5-20	2	HNTT5-5	2	HCBM5-10	1	101
			HCBA6	CBM6-12		HNTT6-6				107
			HCBA6S	CBM6-12		HNTT6-6
			HCBA8	CBM6-15		HNTT8-6				123
			HCBA10	CBM6-18		HNTT10-6				266
			HCBAB5	CB5-20		HNTT5-5		HCBMB5-10		112
			HCBAB6	CB6-12		HNTT6-6
			HCBAB6S	CB6-12		HNTT6-6				133
			HCBAB8	CB6-15		HNTT8-6				133
			HCBAN6	HFBCM6-12	1	HNTT6-6	1	HCBM5-10		79
			HCBAN8	HFBCM6-15		HNTT8-6				87

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数:

型番	表面処理	フレームNo.	固定タイプ	フレーム側面と取付面との差	適用ボルト・ナットセット	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HCBA5	アルマイト処理	5	2点止めタイプ	3	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	168円( 185円 )	在庫品1日目当日出荷可能
HCBA5-SET	アルマイト処理	5	2点止めタイプ	3	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：アルマイト処理\|フレーム取付用ボルト：ユニクロメッキ\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：ユニクロメッキ	-	1個	274円( 301円 )	在庫品1日目当日出荷可能
HCBA6	アルマイト処理	6	2点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	168円( 185円 )	在庫品1日目当日出荷可能
HCBA6-SET	アルマイト処理	6	2点止めタイプ	5	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：アルマイト処理\|フレーム取付用ボルト：ユニクロメッキ\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：ユニクロメッキ	-	1個	279円( 307円 )	在庫品1日目当日出荷可能
HCBA6S	アルマイト処理	6S	2点止めタイプ	3	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	168円( 185円 )	在庫品1日目当日出荷可能
HCBA6S-SET	アルマイト処理	6S	2点止めタイプ	3	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：アルマイト処理\|フレーム取付用ボルト：ユニクロメッキ\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：ユニクロメッキ	-	1個	279円( 307円 )	在庫品1日目当日出荷可能
HCBA8	アルマイト処理	8	2点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	168円( 185円 )	在庫品1日目当日出荷可能
HCBA8-SET	アルマイト処理	8	2点止めタイプ	5	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：アルマイト処理\|フレーム取付用ボルト：ユニクロメッキ\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：ユニクロメッキ	-	1個	296円( 326円 )	在庫品1日目当日出荷可能
HCBA10	アルマイト処理	10	2点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	168円( 185円 )	在庫品1日目当日出荷可能
HCBAB5	黒アルマイト処理	5	2点止めタイプ	3	適用ボルト・ナットセット付属無し	A6063S-T5	黒アルマイト処理	10	1個	268円( 295円 )	在庫品1日目当日出荷可能
HCBAB5-SET	黒アルマイト処理	5	2点止めタイプ	3	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：黒アルマイト処理\|フレーム取付用ボルト：　四三酸化鉄皮膜\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：三価クロメート	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
HCBAB6	黒アルマイト処理	6	2点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	黒アルマイト処理	10	1個	268円( 295円 )	在庫品1日目当日出荷可能
HCBAB6-SET	黒アルマイト処理	6	2点止めタイプ	5	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：黒アルマイト処理\|フレーム取付用ボルト：　四三酸化鉄皮膜\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：三価クロメート	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
HCBAB6S	黒アルマイト処理	6S	2点止めタイプ	3	適用ボルト・ナットセット付属無し	A6063S-T5	黒アルマイト処理	10	1個	268円( 295円 )	在庫品1日目当日出荷可能
HCBAB6S-SET	黒アルマイト処理	6S	2点止めタイプ	3	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：黒アルマイト処理\|フレーム取付用ボルト：　四三酸化鉄皮膜\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：三価クロメート	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
HCBAB8	黒アルマイト処理	8	2点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	黒アルマイト処理	10	1個	268円( 295円 )	在庫品1日目当日出荷可能
HCBAB8-SET	黒アルマイト処理	8	2点止めタイプ	5	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：黒アルマイト処理\|フレーム取付用ボルト：　四三酸化鉄皮膜\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：三価クロメート	10	1個	407円( 448円 )	在庫品1日目当日出荷可能
HCBAN6	アルマイト処理	6	1点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	211円( 232円 )	在庫品1日目当日出荷可能
HCBAN6-SET	アルマイト処理	6	1点止めタイプ	5	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：アルマイト処理\|フレーム取付用ボルト：三価クロメート\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：ユニクロメッキ	10	1個	294円( 323円 )	在庫品1日目当日出荷可能
HCBAN8	アルマイト処理	8	1点止めタイプ	5	適用ボルト・ナットセット付属無し	A6063S-T5	アルマイト処理	10	1個	211円( 232円 )	在庫品1日目当日出荷可能
HCBAN8-SET	アルマイト処理	8	1点止めタイプ	5	SET(適用ボルト・ナットセット付属)	本体：A6063S-T5\|フレーム取付用ボルト：SCM435\|フレーム取付用ナット：S10C相当\|パネル取付用ボルト：機械構造用炭素鋼	本体：アルマイト処理\|フレーム取付用ボルト：三価クロメート\|フレーム取付用ナット：三価クロメート\|パネル取付用ボルト：ユニクロメッキ	10	1個	303円( 333円 )	在庫品1日目当日出荷可能

基本情報

ボルトとナットでアルミフレームに取り付けるアルミタイプのパネルサポートブラケットです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

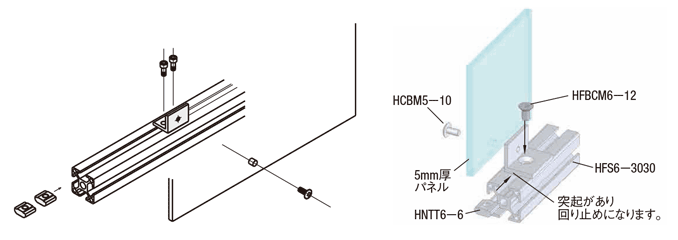

使用例

HCBAの使用例

HCBANの使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品パネルサポートブラケット　アルミタイプ	パネルサポートブラケット　アルミロングタイプ	【クリーン洗浄品】パネルサポートブラケット-アルミタイプ-	【クリーン洗浄品】パネルサポートブラケット-アルミロングタイプ-	パネルサポートブラケット　樹脂タイプ	【クリーン洗浄品】パネルサポートブラケット　樹脂タイプ	【クリーン洗浄品】パネルサポートブラケット　スチールタイプ／ステンレスタイプ	後入れパネルホールド	エコノミーパネルクランプ	後入れパネルホールド用クランプ	パネルクランプブラケット	【クリーン洗浄品】パネルクランプブラケット	【クリーン洗浄品】後入れパネルホールド
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	168円～	-	670円～	-	108円	610円～	640円～	-	766円～	-	205円～	710円～	-
通常出荷日	在庫品1日目当日出荷可能	2日目当日出荷可能	3日目	5日目	在庫品1日目当日出荷可能	3日目	3日目	2日目当日出荷可能	在庫品1日目当日出荷可能	2日目当日出荷可能	在庫品1日目当日出荷可能	3日目	5日目
材質	アルミ	アルミ	アルミ	アルミ	樹脂	樹脂	-	アルミ	樹脂	樹脂	樹脂	樹脂	アルミ
材質	A6063S-T5	A6063S-T5	A6063S-T5	A6063S-T5	ポリアミド	ポリアミド	-	A6N01SS-T5	PVCポリ塩化ビニル	EPDM	ポリアミド	ポリアミド	A6N01SS-T5
材質証明書	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象

back next

パネルサポートブラケット　アルミタイプのレビュー

評価 4.1 平均満足度：4.1 33件のレビュー

レビューを書く

高評価レビュー

カバーの取付

評価 5.0満足度：5.02021/02/09

カバーが簡単に取付られるし、納期も当日出荷でとても助かります。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

sus後入れのセット希望

評価 1.0満足度：1.02017/07/25

此方には何故、「SUS + 後入れナット」のセット品（型番で言う所の-SSP）が指定出来ないのでしょうか？
是非とも設定できる様にして欲しいと思います。

もっと読む閉じる

6人が参考にしています。

PETカバーの取付けに

評価 2.0満足度：2.02019/08/30

HCBA6-SETを使用しました。
エッジに面取りが無く鋭利になっているため、カバーを外してメンテをする際、半袖では注意しないとケガをします。
コストアップになってしまいますが、鋳造に変更か、バレル研磨をして頂けると使いやすくなります。

もっと読む閉じる

ミスミからのコメント

この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、協力工場に共有し今後の改善を検討させて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願いいたします。

2人が参考にしています。

装置へのカバー取付に使用しました

評価 5.0満足度：5.02018/09/06

装置へのカバー取付に使用しました。強度、精度とともに良かったので、しっかり固定することができました。

もっと読む閉じる

2人が参考にしています。

カバーの取付

評価 5.0満足度：5.02021/02/09

カバーが簡単に取付られるし、納期も当日出荷でとても助かります。

もっと読む閉じる

1人が参考にしています。

装置カバー取付用

評価 5.0満足度：5.02018/03/31

加工精度が良く、重宝しています。
サポート面積がそれなりにある為、パネルがしっかりと固定できます。

もっと読む閉じる

1人が参考にしています。

33件全て見る
