アルミフレーム用ローラ
- 当日出荷可能
- 通常価格(税別)
- 334円 ～ 1,436円
- 税込価格
- 367円 ～ 1,580円
アルミフレーム上下面に取り付け可能なローラです。5～8シリーズ対応。
-
- 種類：
- アルミフレーム用ローラ
-
- 材質：
- 6ナイロン
-
- 材質証明書：
- 対象
(i)ご注意
- 8・8-45シリーズにおける組み上がり時の幅寸法は30mmとなります。詳細は規格表の[ ! ]部分ご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

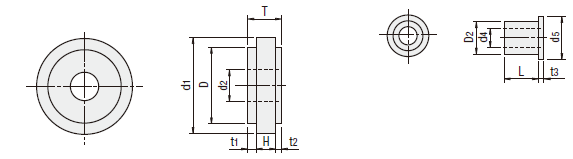

外形図・規格表
HFROLL（付属カラー：6ナイロン）
HFROLLM（付属カラー：SS400）
付属カラー
| Type | [ M ]材質 | |
| ローラ | 付属カラー | |
| HFROLL | 6ナイロン | 6ナイロン |
| HFROLLM | SS400・ユニクロメッキ | |
規格表
| 型式 |
| HFROLL6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 対応フレーム (シリーズ) | H | D | T | t1 | t2 | d1 | d2 | 色 | ベア リング | 付属品 | 耐荷重 N (kgf) | 質量 （ｇ） | HFROLL | HFROLLM | ||||||||
| Type | No. | カラー | 個数 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||||||||||||||||
| L | t3 | D2 | d4 | d5 | 1〜9コ | 10〜120 | 1〜9コ | 10〜120 | |||||||||||||||
| HFROLL HFROLLM | 5 | 5シリーズ | 6 | 24 | 15 | 4 | 5 | 29 | 9.2 | 黒 | 無 | 16.5 | 1.5 | 9 | 6.2 | 13 | 1 | 49(5) | 10 | 705 | 669 | 714 | 682 |
| 6 | 6シリーズ | 7.8 | 20.8 | 5 | 8 | 22.3 | 98(10) | 15 | 320 | 304 | 554 | 533 | |||||||||||
| 8 | 8・8－45シリーズ | 9.8 | 26 | 27.8 | 8 | 10 | 39.5 | 10 | 有 | 13.4 | 1.6 | 10 | 14 | 2 | 147(15) | 30 | 1,170 | 1,112 | 1,374 | 1,235 | |||
[ ! ]No.8に使用しているベアリング端面はT寸法より片側0.5mm内側にあるので、組み上がり時はt3のうち0.5mmずつ中に収まります。
そのため組み上がり時の幅寸法＝(ローラーT部)＋(付属カラー t3)×2ー0.5×2となります。
型番リスト
- 表示件数:
| 型番 |
仕様 |
カラー材質 |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5シリーズ用
|
6ナイロン
|
ローラ：6ナイロン|付属カラー：6ナイロン
|
-
| 10 | 1個 | 737円(
811円
) | 在庫品1日目 当日出荷可能 | |
6シリーズ用
|
6ナイロン
|
ローラ：6ナイロン|付属カラー：6ナイロン
|
-
| 10 | 1個 | 334円(
367円
) | 在庫品1日目 当日出荷可能 | |
8・8-45シリーズ用
|
6ナイロン
|
ローラ：6ナイロン|付属カラー：6ナイロン
|
-
| 10 | 1個 | 1,223円(
1,345円
) | 在庫品1日目 当日出荷可能 | |
5シリーズ用
|
SS400
|
ローラ：6ナイロン|付属カラー：SS400
|
付属カラー：ユニクロメッキ
| 10 | 1個 | 746円(
821円
) | 在庫品1日目 当日出荷可能 | |
6シリーズ用
|
SS400
|
ローラ：6ナイロン|付属カラー：SS400
|
付属カラー：ユニクロメッキ
| 10 | 1個 | 579円(
637円
) | 在庫品1日目 当日出荷可能 | |
8・8-45シリーズ用
|
SS400
|
ローラ：6ナイロン|付属カラー：SS400
|
付属カラー：ユニクロメッキ
| 10 | 1個 | 1,436円(
1,580円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
アルミフレーム上下面に取り付け可能なローラです。5～8シリーズ対応。
(i)ご注意
- 8・8-45シリーズにおける組み上がり時の幅寸法は30mmとなります。詳細は規格表の[ ! ]部分ご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様

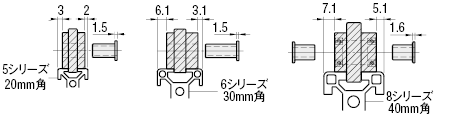

使用例
HFROLL5
HFROLLM5
HFROLL6
HFROLLM6
HFROLL8
HFROLLM8
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
