ミスミ

ミスミ

コンベアローラ軸キャッチ

コンベアローラ軸キャッチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • コンベアローラ軸キャッチ
  • コンベアローラ軸キャッチ
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（6件）
通常価格(税別)
434円 ～ 1,981円
税込価格
477円 ～ 2,179円

コンベア用ローラと組み合わせご使用いただくことで、簡単に搬送ラインが作れます。

詳細情報を確認する

  • 種類：
    コンベアローラ軸キャッチ
  • 材質：
    ガラス繊維強化ABS樹脂
  • 仕様：
    6シリーズ用
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ガラス繊維強化ABS樹脂

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

2列平ベルトコンベヤ

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

外形図・規格表


HSCX6-25〈詳細寸法・ピッチ〉〈フレーム取付例〉

HSCX6-300
[ ! ]φ12の軸を使用する場合は、上下を反転させて使用してください。
[ M ] 材質 ガラス繊維強化ABS樹脂


規格表

型式−L
HSCX6−300
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L対応フレ−ム
(シリ−ズ)		対応ロ−ラ
軸径		￥基準単価￥スライド単価
TypeNo.1〜9コ10〜120
HSCX6256シリーズφ6
φ8
φ12		415394
3001,8961,789

型番リスト

表示件数:
  1. 1
型番
長さ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
25
10

1個

434円( 477円 )

在庫品1日目

当日出荷可能

300
10

1個

1,981円( 2,179円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

コンベア用ローラと組み合わせご使用いただくことで、簡単に搬送ラインが作れます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1～120121～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

〈断面図〉

・端部は、後入れロックナットやフレームをストッパーとして使用してください。
コンベアローラ軸キャッチがフレームから脱落するのを防ぎます。

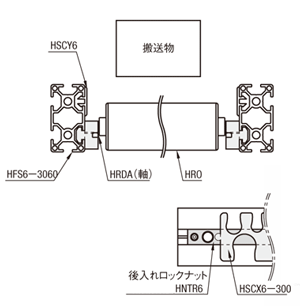

使用例


①コンベアローラ軸キャッチを
フレームの溝に入れます。
②コンベア用ローラに軸を通し、
上からはめ込みます。
③すべりカバーを併用し、
簡単に搬送ラインが作れます。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

コンベアローラ軸キャッチ

コンベアローラ軸キャッチ

    アルミフレーム用片持ちローラ

    アルミフレーム用片持ちローラ

      すべりカバー

      すべりカバー

        アルミフレーム用ローラ

        アルミフレーム用ローラ

          スロットローラSS

          スロットローラSS

            スロットローラS

            スロットローラS

              直線スライドパーツ ローラ 10（DE-RL10）

              直線スライドパーツ ローラ 10（DE-RL10）

                スロットローラL40/L45

                スロットローラL40/L45

                  ベアリングユニット 5/6（DE-BU）

                  ベアリングユニット 5/6（DE-BU）

                    直線スライドパーツ スプラインシャフト（DE-SS）

                    直線スライドパーツ スプラインシャフト（DE-SS）

                      エンドシール 14（DE-EN）

                      エンドシール 14（DE-EN）

                        Line8 スライドクランプ

                        Line8 スライドクランプ

                          偏心ボルト 5/6・6・10・14（DE-BL-E）

                          偏心ボルト 5/6・6・10・14（DE-BL-E）
                            メーカー ミスミ ミスミ ミスミ ミスミ ＳＵＳ ＳＵＳ イマオコーポレーション ＳＵＳ イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション
                            通常価格 434円～ 7,235円 - 334円～ 1,027円 1,074円 4,200円 1,687円～ 8,700円 - 3,900円 15,899円 1,200円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目～   3日目   3日目   3日目
                            種類 コンベアローラ軸キャッチ アルミフレーム用片持ちローラ すべりカバー アルミフレーム用ローラ - - - - - - - - -
                            材質 ガラス繊維強化ABS樹脂 6ナイロン 超高分子量ポリエチレン 6ナイロン - - - - - - - - -
                            仕様 6シリーズ用 6シリーズ用 - - - - - - - - - - -
                            材質証明書 対象 対象 対象 対象 - - - - - - - - -
                            材質証明書：材質 ガラス繊維強化ABS樹脂 ローラ：6ナイロン|軸部：SS400|ベアリング：SUJ2 超高分子量ポリエチレン - - - - - - - - - -

                            コンベアローラ軸キャッチのレビュー

                            評価 4.0 平均満足度：4.0 6件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              17%
                            5. 星１
                              0%
                            コンベヤの軸受けとして利用
                            評価 4.0満足度：4.02016/03/04
                            簡単にアルミフレームに取り付け可能で良かった。材質が樹脂なので、耐荷重が気になるところ。耐荷重の記載があると安心できる。

                            もっと読む 閉じる

                            7人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            狭いスペースへのコンベアローラー設置。
                            評価 5.0満足度：5.02017/06/26
                            機械のアルミフレーム筺体に挿入するだけで、コンベヤに早変わり！。
                            フレームが不要なおかげで、高さ寸法を最小限に抑えられるので、
                            狭いスペースでも設置可能です。
                            設計しやすいです。（後入れできれば、もっと良い）

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            コンベア軸受け
                            評価 4.0満足度：4.02023/07/30
                            コンベア用ローラと組み合わせて使用しました。
                            簡易的な搬送ラインが設置できました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            コンベアの軸受け
                            評価 2.0満足度：2.02022/08/12
                            便利な商品なのですが…、
                            長さ300mmの商品は反りが凄くてビックリする。
                            アルミフレームには強制されながら何とか収まる。
                            追加工が必要な場合は、材質的に割れたり欠けたりするので、
                            注意が必要。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ローラーコンベア
                            評価 4.0満足度：4.02021/08/08
                            短いローラーコンベアには向いているかと思う。
                            ガイドもアルミフレームから取付しやすい。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            6件全て見る
