アルミフレーム用スライダ タップタイプ
- 当日出荷可能
- 通常価格(税別)
- 802円 ～ 2,115円
- 税込価格
- 882円 ～ 2,327円
アルミフレームの溝を使用したスライド機構にご使用いただけます。タップ穴にプレー...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
| HFAFSTA（タップタイプ 返し無し） | HFAFSTB（タップタイプ 返しあり） | |
 |  |
規格表
| 型式 |
| HFAFSTA6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 対応フレーム (シリーズ) | H | F | S | T | E | B | L | P | W | M | 適応ボルト | ￥基準単価 | ￥スライド単価 | |
| Type | No. | ボルト | 1〜9コ | 10〜100 | |||||||||||
| HFAFSTA | 5 | 5シリーズ | 5 | 3 | 5.8 | − | − | − | 35 | 20 | 18 | 3 | M3 | 788 | 746 |
| 5L | 3 | 5.8 | 70 | 55 | 18 | 3 | M3 | 1,331 | 1,267 | ||||||
| 6 | 6シリーズ | 4 | 7.8 | 40 | 24 | 24 | 4 | M4 | 767 | 724 | |||||
| 6L | 4 | 7.8 | 80 | 66 | 24 | 4 | M4 | 1,299 | 1,235 | ||||||
| 8 | 8シリーズ 8－45シリーズ | 6 | 9.8 | 50 | 30 | 30 | 5 | M5 | 873 | 831 | |||||
| 8L | 6 | 9.8 | 100 | 80 | 30 | 5 | M5 | 1,480 | 1,406 | ||||||
| HFAFSTB | 5 | 5シリーズ | 2.5 | 5.8 | 3.5 | 3 | 10 | 35 | 20 | 18 | 3 | M3 | 937 | 884 | |
| 5L | 5.8 | 3.5 | 3 | 10 | 70 | 55 | 18 | 3 | M3 | 1,534 | 1,512 | ||||
| 6 | 6シリーズ | 7.8 | 5.3 | 3.5 | 14.1 | 40 | 24 | 24 | 4 | M4 | 948 | 895 | |||
| 6L | 7.8 | 5.3 | 3.5 | 14.1 | 80 | 66 | 24 | 4 | M4 | 1,608 | 1,523 | ||||
| 8 | 8シリーズ 8－45シリーズ | 6.3 | 9.8 | 4.5 | 2.5 | 19 | 50 | 30 | 30 | 5 | M5 | 1,193 | 1,129 | ||
| 8L | 9.8 | 4.5 | 2.5 | 19 | 100 | 80 | 30 | 5 | M5 | 2,024 | 1,917 | ||||

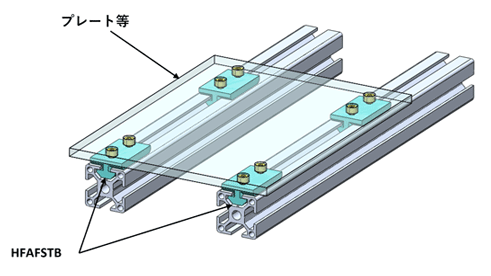

使用例
[ ! ]アルミフレーム同士のスライドには［アルミフレーム用スライダ ザグリタイプ/ザグリタイプミニ］をご使用ください（関連部品参照）
関連部品
| 引戸・吊引戸・スライダー | ねじ・ボルト | ||
| カテゴリページ | 引戸・吊引戸・スライダー | ねじ・ボルト | |
| 代表商品 | アルミフレーム用スライダ ザグリタイプ | アルミフレーム用スライダ ザグリタイプミニ | 六角穴付ボルト ユニクロメッキ －単品・小箱－ |
| 画像 |  |  |  |
型番リスト
- 表示件数:
| 型番 |
フレームシリーズ |
形状タイプ |
L寸(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5
|
返し無し
|
35
| 10 | 1個 | 823円(
905円
) | 在庫品1日目 当日出荷可能 | |
5
|
返し無し
|
70
| 10 | 1個 | 1,391円(
1,530円
) | 在庫品1日目 当日出荷可能 | |
6
|
返し無し
|
40
| 10 | 1個 | 802円(
882円
) | 在庫品1日目 当日出荷可能 | |
6
|
返し無し
|
80
| 10 | 1個 | 1,357円(
1,493円
) | 在庫品1日目 当日出荷可能 | |
8・8-45
|
返し無し
|
50
| 10 | 1個 | 912円(
1,003円
) | 在庫品1日目 当日出荷可能 | |
8・8-45
|
返し無し
|
100
| 10 | 1個 | 1,547円(
1,702円
) | 在庫品1日目 当日出荷可能 | |
5
|
返しあり
|
35
| 10 | 1個 | 979円(
1,077円
) | 在庫品1日目 当日出荷可能 | |
5
|
返しあり
|
70
| 10 | 1個 | 1,603円(
1,763円
) | 在庫品1日目 当日出荷可能 | |
6
|
返しあり
|
40
| 10 | 1個 | 991円(
1,090円
) | 在庫品1日目 当日出荷可能 | |
6
|
返しあり
|
80
| 10 | 1個 | 1,680円(
1,848円
) | 在庫品1日目 当日出荷可能 | |
8・8-45
|
返しあり
|
50
| 10 | 1個 | 1,247円(
1,372円
) | 在庫品1日目 当日出荷可能 | |
8・8-45
|
返しあり
|
100
| 10 | 1個 | 2,115円(
2,327円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
アルミフレームの溝を使用したスライド機構にご使用いただけます。
タップ穴にプレート等を固定して使用します。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
アルミフレーム用スライダ タップタイプのレビュー
高評価レビュー
ＰＥＴプレートに直付けするだけでスライドカバーにできるので便利です。
