キャスタ・アジャスタパッド取付プレート
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 554円 ～ 785円
- 税込価格
- 609円 ～ 864円
アルミフレームの溝にぴったり合う設計の取付プレートです。５・６・８シリーズに対...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 材質：
- アルミ
-
- 材質：
- ADC12
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- ADC12
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

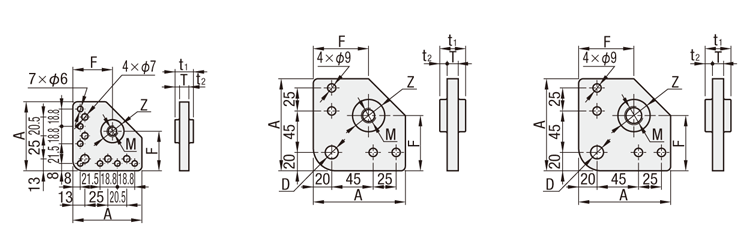

外形図・規格表
No.5 No.6 No.8規格表
| 型式 |
| HPLAT6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 対応フレーム | A | T | M | Z | D | F | t1 | t2 | 質量 | ￥基準単価 | ￥スライド単価 | |
| Type | No. | (ｇ) | 1～8コ | 9～20 | |||||||||
| HPLAT | 5 | 5シリーズ 20mm角 6シリーズ 30mm角 | 75 | 10 | 12 | 25 | - | 43 | 20 | 5 | 120 | 504 | 479 |
| 6 | 8シリーズ 40mm角 | 100 | 12 | 16 | 35 | 14 | 60 | 28 | 8 | 281 | 714 | 678 | |
| 8 | 20 | 273 | |||||||||||
型番リスト
- 表示件数:
| 型番 |
アジャスタ取付M径(mm) |
シリーズ |
適応フレームNo. |
適応フレームサイズ |
ねじの呼び M | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
アルミフレームの溝にぴったり合う設計の取付プレートです。５・６・８シリーズに対応しています。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
キャスタ・アジャスタパッド取付プレートのレビュー
強度アップとキャスターの取り付けやすさがとても良かったです。
キャスターのネジ長さを考慮してないと飛び出すこともあるので注意が必要です。
