アルミフレーム用キャスタ コーナー取付タイプ 重荷重用
- 数量スライド割引
- 納期短縮
- 一部当日出荷可能
- 通常価格(税別)
- 2,807円 ～ 5,720円
- 税込価格
- 3,088円 ～ 6,292円
アルミフレームに追加工なしで、ボルト・ナットで取り付けできるプレート式の重荷重...

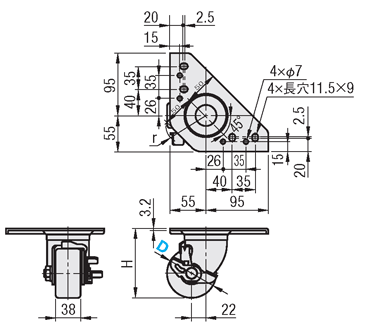

外形図・規格表
| 自在 HCHJF | 自在ストッパ付 HCHJS |
 |  |
| Type | 本体 | 車輪 | ベアリング | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | 旋回部 | 車輪部 | |
| HCHJF HCHJS | SPHC | 三価クロメート | 強化ナイロン(黒) フェノール(黒) モノマーキャストナイロン(青) | 有 | 有 |
規格表
| 型式 | − | 車輪材質 |
| HCHJF65 | − | N |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 車輪材質 | 対応フレーム | H | r | 許容荷重 (N) | 質量(g) | ￥基準単価 | |||||
| Type | D | N | P | M | N | P | M | |||||
| HCHJF | 65 | N(強化ナイロン) P(フェノール) M(モノマーキャストナイロン) | 6シリーズ 30mm角 8シリーズ 40mm角 8－45シリーズ 45mm角 | 92 | 57 | 2000 | 975 | 1065 | 995 | 2,552 | 3,927 | 4,210 |
| 75 | 106 | 61 | 1040 | 1160 | 1035 | 2,741 | 4,064 | 4,400 | ||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 車輪材質 | 対応フレーム | H | r | 許容荷重 (N) | 質量(g) | ￥基準単価 | |||||
| Type | D | N | P | M | N | P | M | |||||
| HCHJS | 65 | N(強化ナイロン) P(フェノール) M(モノマーキャストナイロン) | 6シリーズ 30mm角 8シリーズ 40mm角 8－45シリーズ 45mm角 | 92 | 67 | 2000 | 1035 | 1120 | 1055 | 4,116 | 4,421 | 5,000 |
| 75 | 106 | 1110 | 1225 | 1100 | 4,284 | 4,536 | 5,200 | |||||
型番リスト
- 表示件数:
| 型番 |
キャスタタイプ |
車輪材質 |
取付高さ(mm) |
車輪外径 D(mm) |
材質証明書 |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
自在
|
モノマーキャストナイロン
|
92
|
65
|
非対象
|
-
|
-
| 10 | 1個 | 4,631円(
5,094円
) | 在庫品1日目 当日出荷可能 | |
自在
|
強化ナイロン
|
92
|
65
|
対象
|
本体：SPHC|車輪：強化ナイロン
|
本体：三価クロメート
| 10 | 1個 | 2,807円(
3,088円
) | 4日目 | |
自在
|
フェノール
|
92
|
65
|
対象
|
本体：SPHC|車輪：フェノール
|
本体：三価クロメート
| 10 | 1個 | 4,320円(
4,752円
) | 4日目 | |
自在
|
モノマーキャストナイロン
|
106
|
75
|
非対象
|
-
|
-
| 10 | 1個 | 4,840円(
5,324円
) | 在庫品1日目 当日出荷可能 | |
自在
|
強化ナイロン
|
106
|
75
|
対象
|
本体：SPHC|車輪：強化ナイロン
|
本体：三価クロメート
| 10 | 1個 | 3,015円(
3,317円
) | 4日目 | |
自在
|
フェノール
|
106
|
75
|
対象
|
本体：SPHC|車輪：フェノール
|
本体：三価クロメート
| 10 | 1個 | 4,470円(
4,917円
) | 4日目 | |
自在ストッパ付
|
モノマーキャストナイロン
|
92
|
65
|
非対象
|
-
|
-
| 10 | 1個 | 5,500円(
6,050円
) | 在庫品1日目 当日出荷可能 | |
自在ストッパ付
|
強化ナイロン
|
92
|
65
|
対象
|
本体：SPHC|車輪：強化ナイロン
|
本体：三価クロメート
| 10 | 1個 | 4,528円(
4,981円
) | 在庫品1日目 当日出荷可能 | |
自在ストッパ付
|
フェノール
|
92
|
65
|
対象
|
本体：SPHC|車輪：フェノール
|
本体：三価クロメート
| 10 | 1個 | 4,863円(
5,349円
) | 在庫品1日目 当日出荷可能 | |
自在ストッパ付
|
モノマーキャストナイロン
|
106
|
75
|
非対象
|
-
|
-
| 10 | 1個 | 5,720円(
6,292円
) | 在庫品1日目 当日出荷可能 | |
自在ストッパ付
|
強化ナイロン
|
106
|
75
|
対象
|
本体：SPHC|車輪：強化ナイロン
|
本体：三価クロメート
| 10 | 1個 | 4,712円(
5,183円
) | 在庫品1日目 当日出荷可能 | |
自在ストッパ付
|
フェノール
|
106
|
75
|
対象
|
本体：SPHC|車輪：フェノール
|
本体：三価クロメート
| 10 | 1個 | 4,990円(
5,489円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
アルミフレームに追加工なしで、ボルト・ナットで取り付けできるプレート式の重荷重用キャスタです。自在プレート式タイプ・自在プレート式ストッパ付タイプのご用意で、車輪材質は、強化ナイロン・フェノール・モノマーキャストナイロンから選択可能です。
(i)ご注意
- アルミフレーム取付用キャスタについてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
