保護シート付ステンレスパネル

保護シート付ステンレスパネル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 保護シート付ステンレスパネル
  • 保護シート付ステンレスパネル
  • 保護シート付ステンレスパネル
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

保護シート付のため傷が防止できるステンレス製パネルです。8か所まで穴加工が可能...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    該当なし
  • 材質：
    ステンレス
  • 表面処理・塗装：
    なし
  • 材質（詳細）：
    SUS304
  • 種類：
    保護シート付
  • 仕上げ：
    ♯400研磨
  • 材質証明書：
    対象
  • 材質証明書：材質：
    パネル：SUS304|保護シート表面材：エチレン・酢酸ビニル共重合樹脂(EVA)|保護シート吸着層：アクリル酸エステル

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

検査台

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定5件の候補があります。

Loading...

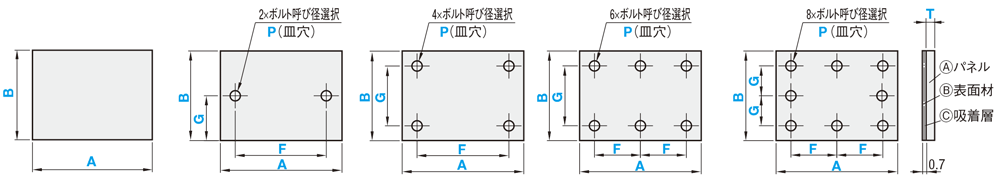

外形図・規格表

標準タイプ
PACL

穴加工付タイプ
ー2穴ー　　2H

ー4穴ー　　4H

ー6穴ー　　6H

ー8穴ー　　8H


[ ! ]シート部には穴加工は行いません。
[ ! ]A≧B
[ ! ]本製品にはヘアラインがありますが、方向はご指定いただけません。
[ ! ]PACLは、研磨面に保護シートを貼付けます。
[ ! ]吸着層は繰返しご利用頂けます。

[ ! ]丸穴の加工条件…a≧5　b≧2.5
穴径φはd1を適用します。

穴加工詳細

P（皿穴）

ボルト
呼び径		345
d3.54.55.5
d17.59.512
h22.53
■精度基準
A・B寸法公差±0.5
T寸法公差T2.02.53.0
公差±0.17±0.20±0.25
部品名[ M ]材質仕上げ方法色耐熱温度
ⒶパネルSUS304片面#400研磨銀5～40℃
保護シートⒷ表面材エチレン・酢酸ビニル共重合樹脂(ＥＶＡ)−白
Ⓒ吸着層アクリル酸エステル−

規格表

■標準タイプ
型式−A−B−T
PACL−600−400−2.0
■穴加工付タイプ
型式−A−B−T−F−G−ボルト呼び径
PACL4H−800−400−2.0−F700−G300−P3
■標準タイプ
型式指定1mm単位パネル
板厚選択
T
TypeAB
PACL50～80050～5002.0
2.5
3.0

■穴加工付タイプ

型式指定1mm単位パネル
板厚選択
T		指定1mm単位ボルト呼び径選択
Type呼びABFGP(皿穴)
PACL2H
4H
6H
8H		50～80050～5002.09〜791
(2H・4Hタイプ)
9〜395
(6H・8Hタイプ)		5〜495
(2Hタイプ)
9〜491
(4H・6Hタイプ)
9〜245
(8Hタイプ)		3
2.54
3.05

型番リスト

表示件数:
  1. 1
型番
穴数
T（板厚）(mm)
P（皿穴）
A（長さ）(mm)
B（幅）(mm)
F（穴ピッチ）(mm)
G（穴ピッチ）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2H(2穴)
2 ～ 3
3 ～ 5
50 ～ 800
50 ～ 500
9 ～ 791
5 ～ 495
10

1個

-( - )

5日目

4H(4穴)
2 ～ 3
3 ～ 5
50 ～ 800
50 ～ 500
9 ～ 791
9 ～ 491
10

1個

-( - )

5日目

6H(6穴)
2 ～ 3
3 ～ 5
50 ～ 800
50 ～ 500
9 ～ 395
9 ～ 991
10

1個

-( - )

5日目

8H(8穴)
2 ～ 3
3 ～ 5
50 ～ 800
50 ～ 500
9 ～ 395
9 ～ 245
10

1個

-( - )

5日目

穴無し
2 ～ 3
-
50 ～ 800
50 ～ 500
-
-
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

保護シート付のため傷が防止できるステンレス製パネルです。8か所まで穴加工が可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■穴加工料金
穴加工付
Type		￥ボルト呼び穴加工料金
P(皿穴)
2H420
4H840
6H1,260
8H1,680
■標準タイプ単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式TA￥基準単価
B
50〜100101〜200201〜300301〜400401〜500
PACL2.050〜1001,770−−−−
101〜2002,0102,390−−−
201〜3002,2402,8803,510−−
301〜4002,4803,3204,1304,890−
401〜5002,6903,7604,7305,6706,650
501〜6002,8604,1805,3006,4707,650
601〜7003,1904,6205,9107,2808,630
701〜8003,5205,0206,5208,0609,620
2.550〜1001,960−−−−
101〜2002,2202,850−−−
201〜3002,5803,3404,250−−
301〜4003,0204,1805,7907,510−
401〜5003,1805,0807,2709,17010,800
501〜6003,5906,3908,13010,40013,150
601〜7004,1606,9909,72012,35014,640
701〜8004,6307,82010,96013,70016,130
3.050〜1002,060−−−−
101〜2002,4203,610−−−
201〜3002,6503,7805,120−−
301〜4002,8904,8406,7808,810−
401〜5003,4805,8908,43010,68012,690
501〜6004,0806,9509,83012,45015,030
601〜7005,0108,13011,41014,24016,880
701〜8005,5409,10012,87015,74017,920
[ ! ]穴加工付タイプは、標準タイプに穴加工料金を加えた金額になります。
型式−A−B−T−F−G−ボルト呼び径
PACL2H−500−400−2.0−F240−G160−P3
のとき
（例）
（標準タイプ単価） ＋ （穴加工料金） ＝穴加工タイプ単価
5,670円 ＋ 420円 ＝ 6,090円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～2021～
値引率基準単価お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■保護シートのアウトガス測定結果
測定方法GCMS法GCMS法GCMS法GCMS法
アウトガスアセトアルデヒドt・トリメチルペンテンジメチルヘブタンキシレン
60℃60min.検出限界以下検出限界以下検出限界以下検出限界以下
検出限界0.01μg/g0.01μg/g0.01μg/g0.01μg/g

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
