ミスミ

リニアガイドクランパー　ミニュチュアリニアガイド用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-629

数量スライド割引
当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（4件）

通常価格(税別): 4,200円～ 4,830円

税込価格: 4,620円～ 5,313円

ﾘﾆｱｶﾞｲﾄﾞのﾚｰﾙをｸﾗﾝﾌﾟしでﾌﾞﾛｯｸを自由な位置に固定できます。...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

クランパー
材質：

ステンレス
詳細材質：

SUS304
材質詳細：

SUS304

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

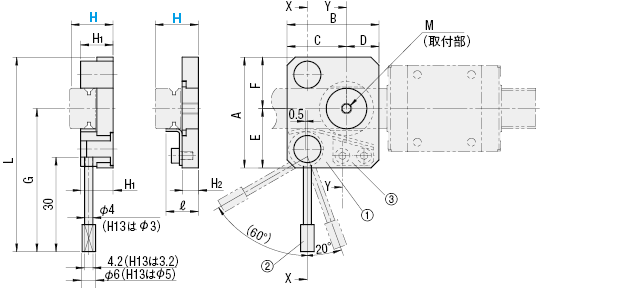

外形図・規格表

■締付カ及び保持力
40N以上（レバー先端）
保持力（参考）70～105N

断面 X－X

断面 Y－Y

リニアガイドクランパー　ミニュチュアリニアガイド用:関連画像

[ ! ]右側20°で解放
左側約60°の範囲で締まります。

[ ! ]他社品のリニアガイドには使用できません。

[ ! ]リニアガイドクランパーは、ミニチュアリニアガイドとの連結用プレートに固定後、レールに取り付けてください。

[ ! ]連結用プレートはお客様でご用意ください。

[ ! ]取付部は回転します。裏側をつかんでボルトを固定してください。

[ ! ]②のレバーはねじ式のため取りはずしができます。

Type		部品名		[ M ]材質
ミニチュアリニアガイド標準レール用	ミニチュアリニアガイドワイドレール用
SECK	SECWK	①	本体	SUS304
		②	レバー	SUS304
		③	コンタクト	C2801P

規格表

型式

SECK13

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	B	C	D	E	F	M	H₁	H₂	ℓ	L	G	保持力 (参考)	￥基準単価
Type	H[ ! ]	A	B	C	D	E	F	M	H₁	H₂	ℓ	L	G	保持力 (参考)	￥基準単価
SECK	13	38	34	22	12	20.5	17.5	M4	10	5	10	64	46.5	70N	4,200
SECK	16	41	34	22	12	22	19		12	6	12	67	48	95N	4,400
SECWK	14	50	34	22	12	26.5	23.5		11	5	11	76	52.5	75N	4,650
SECWK	16	68	34	20.5	13.5	35.5	32.5	M5	13	6	13	94	61.5	105N	4,830

[ ! ]SECKタイプはミニチュアリニアガイドのH寸とあわせてお使いください。
[ ! ]SECWKタイプはミニチュアリニアガイド・ワイドタイプのH寸とあわせてお使いください。

型番リスト

表示件数:

型番	組付時高さ H(mm)	対応リニアガイド	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SECK13	13	ミニチュアリニアガイド	10	1個	4,200円( 4,620円 )	在庫品1日目当日出荷可能
SECK16	16	ミニチュアリニアガイド	10	1個	4,400円( 4,840円 )	在庫品1日目当日出荷可能
SECWK14	14	ミニチュアリニアガイド・ワイドタイプ	10	1個	4,650円( 5,115円 )	在庫品1日目当日出荷可能
SECWK16	16	ミニチュアリニアガイド・ワイドタイプ	10	1個	4,830円( 5,313円 )	在庫品1日目当日出荷可能

基本情報

ﾘﾆｱｶﾞｲﾄﾞのﾚｰﾙをｸﾗﾝﾌﾟしでﾌﾞﾛｯｸを自由な位置に固定できます。手動で簡易的な位置保持を行う際に有効です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜29	30〜
値引率	基準単価	5％	10％	18％	18％
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

リニアガイドクランパー　ミニュチュアリニアガイド用:関連画像

■リニアガイドクランパーの特長

レバーを回転させるだけでリニアガイドブロックを自由
な位置に固定できます。手動で簡易的な位置保持
を行う際に有効です。

＊リニアガイドクランパーを垂直、又は傾斜状態で設
置し使用する場合には、スライダー落下防止用の機
構を外部にご用意ください。
