深溝玉軸受　両シールド形（海外製）

深溝玉軸受　両シールド形（海外製）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
120円 ～ 410円
税込価格
132円 ～ 451円

日本製の品質にそん色ない海外製ベアリングです。数量をまとめて使用する際にご利用...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

溶接棒先端清掃ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定28件の候補があります。

Loading...

外形図・規格表

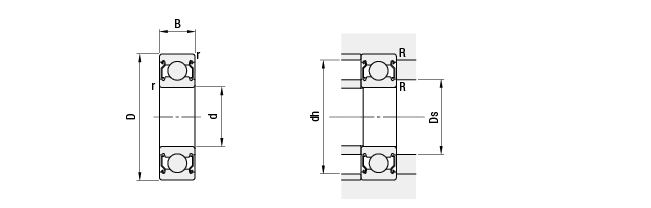

外形図

深溝玉軸受　両シールド形（海外製）:外形図

C6□□□ZZ

（取付関係図）

軸受精度　JIS B 1514 0級


[ M ]材質  SUJ2


規格表

型式
C6202ZZ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dDBr
(min)		基本定格荷重許容回転数
rpm
(参考)		取付関係寸法質量
(g)
(参考)		￥基準単価
Cr(動)kNCor(静)kNDsdh
(max)		R
(max)
(min)(max)
C6900ZZ102260.32.71.27300001213200.39
210
C6000ZZ2684.551.972900013.52418
130
C6200ZZ3090.65.12.39250001416260.632
80
C6300ZZ35118.23.523000173153
160
C6901ZZ122460.32.891.462700015220.311
220
C6001ZZ2885.12.3926000162622
140
C6201ZZ32100.66.83.05220001617280.637
120
C6301ZZ371219.74.2200001718.532160
170
C6902ZZ152870.33.6522400017.5260.316
240
C6002ZZ3295.62.8322000193030
120
C6202ZZ35110.67.753.6190001920310.645
130
C6302ZZ4213111.45.4517000202337182
170
C6903ZZ173070.34.652.58220001920280.318
250
C6003ZZ35106.83.3520000213339
170
C6203ZZ40120.69.64.6180002123360.666
C6303ZZ4714113.56.55160002225421115
210
C6904ZZ203790.36.43.71900024350.336
260
C6004ZZ42120.69.45.05180002426380.669
140
C6204ZZ4714112.86.61600025421106
190
C6304ZZ52151.115.97.91400026.528.545.5144
240
C6905ZZ254290.37.054.55160002729400.342
290
C6005ZZ47120.610.15.85150002930430.680
200
C6205ZZ52151147.85139003032471128
220
C6305ZZ62171.121.210.91200031.53555.5232
320
C6906ZZ304790.37.255140003234450.348
360
C6006ZZ5513113.28.3130003537501116
240
C6206ZZ621619.511.3110003957199
290
C6306ZZ72191.126.7151000036.54365.5360
400
[ ! ]kgf＝N×0.101972
[ ! ]公差寸法はJISに準拠（JIS B 1514-1　2017）
■寸法公差 （等級0級）
ｄ内径公差
ｄ内径公差
(mm)
(mm)
を超え以下
0.62.5   0
－0.008
2.510   0
－0.008
1018   0
－0.008
1830   0
－0.010
3050   0
－0.012
5080   0
－0.015
Ｄ外径公差
D外径公差
(mm)
(mm)
を超え以下
2.56   0
－0.008
618   0
－0.008
1830   0
－0.009
3050   0
－0.011
5080   0
－0.013
80120   0
－0.015
Ｂ幅公差
ｄB 幅公差
(mm)
(mm)
を超え以下
0.62.5   0
－0.040
2.510   0
－0.120
1018   0
－0.120
1830   0
－0.120
3050   0
－0.120
5080   0
－0.150



■はめあい一般基準（概略）

・軸
ラジアル軸受（0級、6X級、6級）ミスミ
商品
条件玉軸受軸の
公差域
クラス
軸径（mm）
荷重の性質荷重の大きさ等を超え以下
内輪
回転荷重

方向
不定荷重		軽荷重
変動荷重		－18h5シャフト
18100js6ー
100200k6ー
普通荷重ー18js5ー
18100k5ー
100140m5ー
内輪
静止荷重		内輪が軸上を容易に動く必要がある全軸径g6シャフト
回転軸
内輪が軸上を容易に動く必要がない全軸径h6ー
[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重位置
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）
・ハウジング
ラジアル軸受（0級、6X級、6級）
条件ハウジングの
公差域クラス		ハウジング
荷重の性質荷重の大きさ等外輪アキシアル方向移動
外輪
静止荷重		各荷重（軽、普、重）容易に移動できるH7一体型
二つ割
軸と内輪が高温になる容易に移動できるG7
軽荷重、普通荷重で
精密回転を要する		通常、移動できないK6一体型
移動できるJS6
静粛な運転を要する容易に移動できるH6
方向
不定荷重		軽荷重、普通荷重通常、移動できるJS7
普通荷重、重荷重通常、移動できないK7
大きな衝撃荷重移動できないM7
外輪
回転荷重		軽荷重、変動荷重移動できないM7
普通荷重、重荷重移動できないN7
薄肉ハウジングで重荷重移動できないP7
[ ! ]荷重種類
・軽荷重：基本動定格荷重の６％以下。
・普通荷重：基本動定格荷重の６％を超え１２％以下。
・重荷重：基本動定格荷重の12％を超える。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
幅 B(または T)(mm)
基本定格荷重 Cr(動)(N)
許容回転数(rpm)
基本定格荷重 Cor(静)(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
26
8
4550
29000
1970

1個

130円( 143円 )

在庫品1日目

当日出荷可能

12
28
8
5100
26000
2390

1個

150円( 165円 )

在庫品1日目

当日出荷可能

15
32
9
5600
22000
2830

1個

130円( 143円 )

在庫品1日目

当日出荷可能

17
35
10
6800
20000
3350

1個

180円( 198円 )

在庫品1日目

当日出荷可能

20
42
12
9400
18000
5050

1個

150円( 165円 )

在庫品1日目

当日出荷可能

25
47
12
10100
15000
5850

1個

210円( 231円 )

在庫品1日目

当日出荷可能

30
55
13
13200
13000
8300

1個

250円( 275円 )

在庫品1日目

当日出荷可能

10
30
9
5100
25000
2390

1個

120円( 132円 )

在庫品1日目

当日出荷可能

12
32
10
6800
22000
3050

1個

130円( 143円 )

在庫品1日目

当日出荷可能

15
35
11
7750
19000
3600

1個

140円( 154円 )

在庫品1日目

当日出荷可能

17
40
12
9600
18000
4600

1個

170円( 187円 )

在庫品1日目

当日出荷可能

20
47
14
12800
16000
6600

1個

200円( 220円 )

在庫品1日目

当日出荷可能

25
52
15
14000
13900
7850

1個

230円( 253円 )

在庫品1日目

当日出荷可能

30
62
16
19500
11000
11300

1個

300円( 330円 )

在庫品1日目

当日出荷可能

10
35
11
8200
23000
3500

1個

170円( 187円 )

在庫品1日目

当日出荷可能

12
37
12
9700
20000
4200

1個

180円( 198円 )

在庫品1日目

当日出荷可能

15
42
13
11400
17000
5450

1個

180円( 198円 )

在庫品1日目

当日出荷可能

17
47
14
13500
16000
6550

1個

220円( 242円 )

在庫品1日目

当日出荷可能

20
52
15
15900
14000
7900

1個

250円( 275円 )

在庫品1日目

当日出荷可能

25
62
17
21200
12000
10900

1個

330円( 363円 )

在庫品1日目

当日出荷可能

30
72
19
26700
10000
15000

1個

410円( 451円 )

在庫品1日目

当日出荷可能

10
22
6
2700
30000
1270

1個

220円( 242円 )

在庫品1日目

当日出荷可能

12
24
6
2890
27000
1460

1個

230円( 253円 )

在庫品1日目

当日出荷可能

15
28
7
3650
24000
2000

1個

250円( 275円 )

在庫品1日目

当日出荷可能

17
30
7
4650
22000
2580

1個

260円( 286円 )

在庫品1日目

当日出荷可能

20
37
9
6400
19000
3700

1個

270円( 297円 )

在庫品1日目

当日出荷可能

25
42
9
7050
16000
4550

1個

300円( 330円 )

在庫品1日目

当日出荷可能

30
47
9
7250
14000
5000

1個

370円( 407円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

日本製の品質にそん色ない海外製ベアリングです。数量をまとめて使用する際にご利用下さい

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） P.89
数 量1〜3031〜100101〜500501〜1000
値引率基準単価15％20％30％
[ ! ]表示数量超えはお見積り

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、コチラをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
