ガススプリング　取付方向限定タイプ　FGSタイプ

ガススプリング　取付方向限定タイプ　FGSタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 一部当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（9件）
通常価格(税別)
2,340円 ～ 10,100円
税込価格
2,574円 ～ 11,110円

取付方向限定タイプのガススプリングです。ストローク49～360mmからお選びい...

詳細情報を確認する

(i)ご注意

  • 恐れ入りますが、追加工DBTにつき、CADデータのご用意がございません。
  • 現在材料不足に伴い一部型式にて販売停止しております。
  • 本ページはRoHs表記につきましてデータ修正中です。
    最新情報はこちらよりご確認ください。
  • シリンダやロッドに傷や異物が付くと、内部のガスやオイルが漏れる原因となります。傷や異物が付きやすい環境でのご使用はお控えください。その他の注意事項については、こちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定73件の候補があります。

Loading...

外形図・規格表



外形図

FGS

No.15049～No.18200

No.22250～No.22360

ガススプリング　取付方向限定タイプ　FGSタイプ:関連画像

 ［M］材質［S］表面処理使用温度
シリンダ　STKM11A（機械構造用炭素鋼管）　焼付塗装（黒色つや消し）-20～60℃＊
ロッド　S20C　硬質クロムメッキ
ブッシュ　ポリアセタール樹脂（白）―
ガス　窒素ガス（N2)―
＊FGS15049-030,FGS15049-055：0～80℃
＊FGS15049-070,FGS15049-085,FGS15049-150：-20～80℃


規格表

型式

TypeNo.ー反力ー追加工
FGS15049 ー030
FGS18120 ー100ーDBT
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式最大長最小長ストロークガス反力(20℃)外径ロッド
径		H適合
取付ブラケット		重量
(g)		￥基準単価
TypeNo.－反力
(Fa)		Lmax－10mmストロークLmax－(S)ストローク時
FaFb(S)
LmaxLminmaxNkgfNkgfAB
FGS15049?03018113249303.0404.139157110GSBR6A
GSBR6B
GSBR6C
GSBR6D		831,948
15049?055556.0717.2
15049?070707.1899.01,982
15049?085859.010911.1
15049?15015015.019119.5
15069?05022115269505.0676.859130962,004
15069?080808.010710.9
15069?10010010.213213.4
15069?12012012.015816.1
15089?07026117289707.0949.6791501092,060
15089?085858.711511.7
15089?10010010.013513.8
15089?15015015.020220.62,093
15089?20020020.026827.3
15099?07528118299758.010110.3891601162,104
15099?12012012.016216.5
15099?20020020.027027.6
18099?3002811849730030.539239.9188
18099?40040040.752253.2
18120?10036524512010010.012313.01102211832,115
18120?20020020.024525.0
18120?30030031.036737.02,159
18120?40040041.048950.0
18150?10042027015010010.012612.91402462052,294
18150?15015015.018819.2
18150?20020020.025125.62,338
18150?25025026.031331.9
18200?10052532520010010.012713.01903012482,449
18200?15015015.019019.4
18200?20020020.025325.82,560
18200?30030031.037938.7
22250?10063538525010010.012913.22402210352GSBR8A
GSBR8B
GSBR8C
GSBR8D		4092,604
22250?15015015.219319.6
22250?20020020.025726.2
22250?30030031.038439.22,628
22250?40040041.051152.1
22270?34567040027034535.052853.926012.53675312,672
22270?50050051.076377.9
22270?70070071.01065108.7
22290?74570041029074576.01160118.42803775562,727
22290?84584586.01314134.12,727
22300?20074044030020020.025726.2290104074692,727
22300?25025026.032132.8
22300?30030031.038539.3
22360?21583347336021522.028429.03504405232,894
22360?34534535.045646.5


追加工

■ダストブーツ取付追加工　FGSS・FGS No.18□□□～22□□□に適合
ガススプリング　取付方向限定タイプ　FGSタイプ:関連画像追加工Code

DBT
ガススプリング　取付方向限定タイプ　FGSタイプ:関連画像

取付用フランジ

FGS22250～FGS22360

FGSS18100A～FGSS22300B　取付部

FGS18120～FGS18200　取付部

[ M ]材質　ターポリン
（ポリエステル繊維+塩化ビニル樹脂）
フランジ　SS400　三価クロメート黒

ガススプリング
ストローク		ブーツ自由長
（Y）
5090
80135
90150
100160
120190
130205
150230
180275
200300
250370
270400
290425
300440
360530
適合ガススプリング追加料金　\基準単価
Type適合No.ストローク
～100～200～300～360
FGSS18□□□4,1304,550－－
22□□□3,8404,5505,530－
FGS18□□□－4,550－－
22□□□－－5,5305,820
[ ! ]ガススプリング本体価格に追加料金を加算してください。

[ ! ]最大ストローク時でも、ストロークエンドから10mm程度の
余裕が残る範囲でご使用ください。

出荷日
 3 日目出荷
[ NG ]ストーク不可
価格
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数　量1～910～1415～1920～29
値引率基準単価5%10%18%
[ ! ]表示数量超えはお見積り

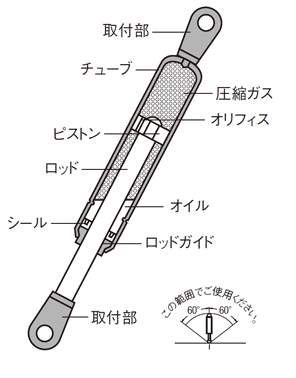

ガススプリング　取付方向限定タイプ　FGSタイプの特長

・ガススプリングとは
密閉されたシリンダー内に圧縮ガス（ 窒素ガス:不燃性） を封入してあり、
このガスの反力をバネとして使用します。このガススプリングは小型でありながら
大きな初期荷重で小さなバネ定数が得られますので、各種機械をはじめ、家具、
自動車・OA機器等に広くご利用いただけます。

・取付方向限定タイプガススプリングの特長
1.小型・軽量でありながら、大きなバネ力（反力）が得られます。
2.バネ力（反力）は、長いストロークにわたり、ほぼ一定です。
3.用途に応じた設計ができ、幅広い用途で対応できます。
4.チューブ側を上向き、ロッド側を下向きにし、右図の角度範囲でご使用ください。

ガススプリング取付方向限定タイプ
（FGS）

[ ! ]使用上の注意（FGS・GSS・FGSS・HFGSS・FRGSS共通）
・使用時のガススプリングの温度に注意してください。長期保管はしないでください。早期にシールが劣化し反力の低下を起こす原因となります。
（製品温度範囲：GSS・GSSF・FGSS:－20℃～60℃ ／ HFGSS:－20℃～80℃ ／ FRGSS:－30℃～80℃　一部異なる温度範囲のものがございます。
該当ページをご確認ください）
・ガス反力は商品によって若干の公差があり、温度の影響を受け、変化します。
・使用環境・回数等により反力が低下する場合があります。必要反力に満たなくなった場合には交換してください。
・ロッドにさびが生じるような環境や、薬品雰囲気中で保管・使用しないでください。また、ガススプリングを塗装しないでください。
・シリンダ・ロッドに傷をつけないでください。ロッドをテープやビニル紐で巻いたりすると、粘着物や繊維が付着し、内部に咬み込むことでガス・オイル漏れの原因となります。
ご使用前には必ずロッド部に、さび・傷・粘着物・異物の付着がないか確認ください。
・シリンダ・ロッドに曲げ荷重・ねじれ等の力を加えないでください。ガススプリングだけで荷重を受ける使い方は偏荷重を受けることとなり、シールの早期劣化を起こし、
ガス・オイル漏れの原因となります。回転運動の場合はヒンジ部にガタがないように、直線運動の場合は偏荷重を抑えるガイドなどをしっかりと設置してください。
・ガススプリングを最大長以上に伸ばさないでください。最大ストローク時（圧縮時）でもストロークエンドから10mm程度の余裕が残る範囲でご使用ください。
また、急速なスピード（目安として1m／s以上）で伸縮させないでください。
・FGS・GSSタイプは、内部のオイルがゴムシールを保護するように、シリンダ側を上に、ロッド側を下にしてご使用ください。FGS・GSS・FRGSSの角度は60度以上
傾けない範囲でご使用ください。やむを得ず一時的に保管する場合も60度以上傾けないでおいてください。
・FGSS・HFGSSタイプは使用角度の制限はありませんが、ロッドを下にしてのご使用を推奨致します。

選定サポート情報

概略選定について

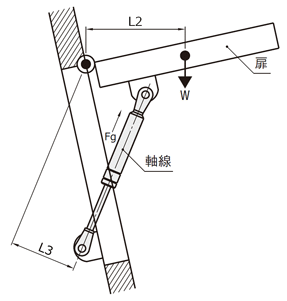

1.必要反力（Fg）は、次の式で求め、おおよその使用可能な型式を見つけてください。

Fg =W × L2
L3
Fg ： 必要反力（最大長時）
W ： 扉などの重さ
L2 ： 支点（扉などの蝶番）から重心までの水平距離
L3 ： 支点（扉などの蝶番）からガススプリングの軸線までの垂線の距離


2.選定するガススプリングの反力は、Fg×1.1以上にしてください。

ガス反力は±15％程の公差があります。

3.必要の反力(F×1.1)がガススプリングの最大長－( )mm時の反力より大きい時は2本以上使用してください。

4.反力は20℃で設計されています。温度が変化する毎に反力は増減します。


最終選定について
・扉の角度、ガススプリングの取付け姿勢によって荷重は変化します。ご設計される組図に基づいて
反力のモーメント計算を行ってください。
・扉が水平位置で止まっている時に扉はガススプリングと引き上げ力でその位置を保っています。
ここで必要となる引き上げ力（Fh）は、回転中心におけるモーメントの釣り合いを考えれば良いことになります。
モーメントは荷重に腕の長さを乗じた数値で求めることが出来ます。

Fg ：必要反力（最大長時）
Fh ：引き上げ力
W ：扉などの重さ
L1 ：支点と操作位置との距離
L2 ：支点（扉などの蝶番）から重心までの水平距離
L3 ：支点（扉などの蝶番）からガススプリングの軸線までの垂線の距離
θ ：支点からの垂線とガススプリングの軸線との角度
n ：ガススプリング使用本数

ガス反力は、カタログ上、最大長－10(5)mm時と、
最大長（Lmax.）－（S）mm時の2点が記され
ております。一般的に、ガス反力は比例変化しますので、
必要なストローク時の反発力を求めるときは、下表
のようにこの2点を直線で結んで、知りたいストロークの
箇所を読み、推測してください。



[ ! ]f＝内部摺動抵抗値（理論値×0.1）

全開時のモーメント計算

Fh=(W×L2−n×Fg×cos⁡(𝜃)×L3)
L1

・上記式で求めた引き上げ力（Fh)が-2～-7kgf の範囲に入るようにします。この引き上げ力（Fh）が
プラスのとき、ガス反力だけでは扉の自重により下降します。
扉を開いた状態で保持するには掛け金などの固定具などが必要です。逆に操作力のマイナス値が大きいと
閉めるときに大きな力を必要とします。
全開時のモーメント計算
・全開時と同様に、ガススプリングを取付け閉じた状態の引き上げ力（Fh)は、

Fh=(W×L2−n×Fg×cos⁡(𝜃)×L3)
L1
で計算します。

・Fhの力が2～7kgf の範囲に入るようにします。この引き上げ力(Fh) がマイナスのとき、扉はガススプリングの
力だけで開いてしまいます。そのため、ストッパ、マグネットなどで扉を固定する必要があります。

・引き上げ力はガススプリングと支点との距離およびガス反力が扉の開閉により変化しますが、全開時、全閉時
とも計算方法は同じです。
・開閉途中で、支点回りの扉自重モーメント とガススプリングのガス反力モーメントが釣り合い、引き上げ力が0
(零)となる点が存在します。全開時と全閉時のどちらも引き上げ力の符号が同じ（プラス、マイナス）である場合
には釣り合う点はありません。

・上記の計算結果を検討し、取り付け位置やガススプリングを変更するなどして繰り返し計算してご選定ください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
ストローク(mm)
ガス反力（20℃時）最大長-10（5）mm時(N)
最小長 Lmin(mm)
使用温度(℃)
ロッド径 (B)(φ)
シリンダ径 (A)(φ)
最大長 Lmax(mm)
ダストブーツ取付追加工
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
49
30
132
0～80
7
15
181
なし
10

1個

2,340円( 2,574円 )

在庫品1日目

当日出荷可能

49
55
132
0～80
7
15
181
なし
10

1個

2,340円( 2,574円 )

在庫品1日目

当日出荷可能

49
70
132
-20～80
7
15
181
なし
10

1個

2,380円( 2,618円 )

在庫品1日目

当日出荷可能

49
85
132
-20～80
7
15
181
なし
10

1個

2,380円( 2,618円 )

在庫品1日目

当日出荷可能

49
150
132
-20～80
7
15
181
なし
10

1個

2,380円( 2,618円 )

在庫品1日目

当日出荷可能

69
50
152
-20～60
7
15
221
なし
10

1個

2,400円( 2,640円 )

在庫品1日目

当日出荷可能

69
80
152
-20～60
7
15
221
なし
10

1個

2,400円( 2,640円 )

在庫品1日目

当日出荷可能

69
100
152
-20～60
7
15
221
なし
10

1個

2,400円( 2,640円 )

在庫品1日目

当日出荷可能

69
120
152
-20～60
7
15
221
なし
10

1個

2,400円( 2,640円 )

在庫品1日目

当日出荷可能

89
70
172
-20～60
7
15
261
なし
10

1個

2,470円( 2,717円 )

在庫品1日目

当日出荷可能

89
85
172
-20～60
7
15
261
なし
10

1個

2,470円( 2,717円 )

在庫品1日目

当日出荷可能

89
100
172
-20～60
7
15
261
なし
10

1個

2,470円( 2,717円 )

在庫品1日目

当日出荷可能

89
150
172
-20～60
7
15
261
なし
10

1個

2,510円( 2,761円 )

在庫品1日目

当日出荷可能

89
200
172
-20～60
7
15
261
なし
10

1個

2,510円( 2,761円 )

在庫品1日目

当日出荷可能

99
75
182
-20～60
7
15
281
なし
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

99
120
182
-20～60
7
15
281
なし
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

99
200
182
-20～60
7
15
281
なし
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

97
300
184
-20～60
8
18
281
なし
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

97
400
184
-20～60
8
18
281
なし
10

1個

2,520円( 2,772円 )

在庫品1日目

当日出荷可能

120
100
245
-20～60
8
18
365
なし
10

1個

2,540円( 2,794円 )

在庫品1日目

当日出荷可能

120
100
245
-20～60
8
18
365
あり
-

1個

7,880円( 8,668円 )

3日目

120
200
245
-20～60
8
18
365
なし
10

1個

2,540円( 2,794円 )

在庫品1日目

当日出荷可能

120
200
245
-20～60
8
18
365
あり
-

1個

7,740円( 8,514円 )

3日目

120
300
245
-20～60
8
18
365
なし
10

1個

2,590円( 2,849円 )

在庫品1日目

当日出荷可能

120
300
245
-20～60
8
18
365
あり
-

1個

7,740円( 8,514円 )

3日目

120
400
245
-20～60
8
18
365
なし
10

1個

2,590円( 2,849円 )

在庫品1日目

当日出荷可能

120
400
245
-20～60
8
18
365
あり
-

1個

7,740円( 8,514円 )

3日目

150
100
270
-20～60
8
18
420
なし
10

1個

2,750円( 3,025円 )

在庫品1日目

当日出荷可能

150
100
270
-20～60
8
18
420
あり
-

1個

7,930円( 8,723円 )

3日目

150
150
270
-20～60
8
18
420
なし
10

1個

2,750円( 3,025円 )

在庫品1日目

当日出荷可能

150
150
270
-20～60
8
18
420
あり
-

1個

8,080円( 8,888円 )

3日目

150
200
270
-20～60
8
18
420
なし
10

1個

2,810円( 3,091円 )

在庫品1日目

当日出荷可能

150
200
270
-20～60
8
18
420
あり
-

1個

7,980円( 8,778円 )

3日目

150
250
270
-20～60
8
18
420
なし
10

1個

2,810円( 3,091円 )

在庫品1日目

当日出荷可能

150
250
270
-20～60
8
18
420
あり
-

1個

7,980円( 8,778円 )

3日目

200
100
325
-20～60
8
18
525
なし
10

1個

2,940円( 3,234円 )

在庫品1日目

当日出荷可能

200
100
325
-20～60
8
18
525
あり
-

1個

8,100円( 8,910円 )

3日目

200
150
325
-20～60
8
18
525
なし
10

1個

2,940円( 3,234円 )

在庫品1日目

当日出荷可能

200
150
325
-20～60
8
18
525
あり
-

1個

8,100円( 8,910円 )

3日目

200
200
325
-20～60
8
18
525
なし
10

1個

3,070円( 3,377円 )

在庫品1日目

当日出荷可能

200
200
325
-20～60
8
18
525
あり
-

1個

8,220円( 9,042円 )

3日目

200
300
325
-20～60
8
18
525
なし
10

1個

3,070円( 3,377円 )

在庫品1日目

当日出荷可能

200
300
325
-20～60
8
18
525
あり
-

1個

8,390円( 9,229円 )

3日目

250
100
385
-20～60
10
22
635
なし
10

1個

3,120円( 3,432円 )

在庫品1日目

当日出荷可能

250
100
385
-20～60
10
22
635
あり
-

1個

9,440円( 10,384円 )

3日目

250
150
385
-20～60
10
22
635
なし
10

1個

3,120円( 3,432円 )

在庫品1日目

当日出荷可能

250
150
385
-20～60
10
22
635
あり
-

1個

9,440円( 10,384円 )

3日目

250
200
385
-20～60
10
22
635
なし
10

1個

3,120円( 3,432円 )

在庫品1日目

当日出荷可能

250
200
385
-20～60
10
22
635
あり
-

1個

9,610円( 10,571円 )

3日目

250
300
385
-20～60
10
22
635
なし
10

1個

3,150円( 3,465円 )

在庫品1日目

当日出荷可能

250
300
385
-20～60
10
22
635
あり
-

1個

9,640円( 10,604円 )

3日目

250
400
385
-20～60
10
22
635
なし
10

1個

3,150円( 3,465円 )

在庫品1日目

当日出荷可能

250
400
385
-20～60
10
22
635
あり
-

1個

9,470円( 10,417円 )

3日目

270
345
400
-20～60
12.5
22
670
なし
10

1個

3,210円( 3,531円 )

在庫品1日目

当日出荷可能

270
345
400
-20～60
12.5
22
670
あり
-

1個

9,690円( 10,659円 )

3日目

270
500
400
-20～60
12.5
22
670
なし
10

1個

3,210円( 3,531円 )

在庫品1日目

当日出荷可能

270
500
400
-20～60
12.5
22
670
あり
-

1個

9,690円( 10,659円 )

3日目

270
700
400
-20～60
12.5
22
670
なし
10

1個

3,210円( 3,531円 )

在庫品1日目

当日出荷可能

270
700
400
-20～60
12.5
22
670
あり
-

1個

9,690円( 10,659円 )

3日目

290
745
410
-20～60
12.5
22
700
なし
10

1個

3,270円( 3,597円 )

在庫品1日目

当日出荷可能

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

取付方向限定タイプのガススプリングです。ストローク49～360mmからお選びいただけます。

(i)ご注意

  • 恐れ入りますが、追加工DBTにつき、CADデータのご用意がございません。
  • 現在材料不足に伴い一部型式にて販売停止しております。
  • 本ページはRoHs表記につきましてデータ修正中です。
    最新情報はこちらよりご確認ください。
  • シリンダやロッドに傷や異物が付くと、内部のガスやオイルが漏れる原因となります。傷や異物が付きやすい環境でのご使用はお控えください。その他の注意事項については、こちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1?910?1415?3031～
値引率基準単価5％8％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ガススプリング　取付方向限定タイプ　FGSタイプ

ガススプリング　取付方向限定タイプ　FGSタイプ

    ガススプリング　取付方向自在タイプ　GSKSFタイプ

    ガススプリング　取付方向自在タイプ　GSKSFタイプ

      ガススプリング 取付方向自在 / 高ガス反力・樹脂ブッシュ付属タイプ

      ガススプリング 取付方向自在 / 高ガス反力・樹脂ブッシュ付属タイプ

        ガススプリング GSKFシリーズ（取付角度フリータイプ）

        ガススプリング GSKFシリーズ（取付角度フリータイプ）

          ガススプリング KCGシリーズ（オールガスタイプ）

          ガススプリング KCGシリーズ（オールガスタイプ）

            ガススプリング KSGシリーズ（オールガスタイプ）

            ガススプリング KSGシリーズ（オールガスタイプ）

              ガススプリング ガス反力指定タイプ

              ガススプリング ガス反力指定タイプ

                KMGシリーズ（オールガスタイプ）

                KMGシリーズ（オールガスタイプ）

                  KPGシリーズ（オールガスタイプ）

                  KPGシリーズ（オールガスタイプ）

                    KHGシリーズ（オールガスタイプ）

                    KHGシリーズ（オールガスタイプ）

                      KMFシリーズ（フリーピストンタイプ）

                      KMFシリーズ（フリーピストンタイプ）

                        KSFシリーズ（フリーピストンタイプ）

                        KSFシリーズ（フリーピストンタイプ）

                          KPFシリーズ（フリーピストンタイプ）

                          KPFシリーズ（フリーピストンタイプ）
                            メーカー ミスミ ミスミ ミスミ ナベヤ KYB(カヤバ工業) KYB(カヤバ工業) 不二ラテックス KYB(カヤバ工業) KYB(カヤバ工業) KYB(カヤバ工業) KYB(カヤバ工業) KYB(カヤバ工業) KYB(カヤバ工業)
                            通常価格 2,340円～ 2,470円～ 2,420円～ 3,301円～ 8,380円 4,479円～ 6,486円～ 4,302円～ 4,673円～ 4,289円～ 3,031円～ 3,319円～ 3,747円～
                            通常出荷日 在庫品1日目～   当日出荷可能 3日目～   5日目   在庫品1日目～   当日出荷可能 9日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            種類 ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング ガススプリング
                            ガススプリング 種類 取付方向限定タイプ 取付方向自在タイプ 取付方向自在タイプ 取付方向自在タイプ 取付方向固定(オールガス)タイプ 取付方向固定(オールガス)タイプ ガス反力指定タイプ 取付方向固定(オールガス)タイプ 取付方向固定(オールガス)タイプ 取付方向固定(オールガス)タイプ 取付方向自在(フリーピストン)タイプ 取付方向自在(フリーピストン)タイプ 取付方向自在(フリーピストン)タイプ
                            材質 ロッド S20C S20C S35C - - - - - - - - - -
                            材質 シリンダ STKM11A(機械構造用炭素鋼管) STKM11A(機械構造用炭素鋼管) STKM12BEC(機械構造用炭素鋼管) - - - - - - - - - -
                            使用方向範囲 ロッド下向きで60°の範囲 360° 360° - - - - - - - - - -

                            ガススプリング　取付方向限定タイプ　FGSタイプのレビュー

                            評価 4.3 平均満足度：4.3 9件のレビュー
                            1. 星５
                              56%
                            2. 星４
                              22%
                            3. 星３
                              22%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            フライス盤Z軸　重量キャンセル用
                            評価 5.0満足度：5.02016/09/03
                            コイルばねよりもバネ係数が小さいので、比較的長いストロークにおいて反力が一定です。コンパクトなので取付場所も確保しやすいのでお勧めです。

                            もっと読む 閉じる

                            6人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具台可動部の付勢
                            評価 4.0満足度：4.02016/03/04
                            ばね乗数が小さく負荷変動が少ない。取付方向限定だが鉛直±60°の範囲で使用できる。近しい仕様の取付方向自在タイプより二周り以上コンパクト。

                            もっと読む 閉じる

                            5人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームドアの開閉
                            評価 5.0満足度：5.02018/10/11
                            フレームの上にヒンジを付け、ドアを上下に開閉する部分に取り付けました。強さ計算が面倒でしたが力量もちょうど良い感じに作成する事ができました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            フタの開閉用のダンパーとして使用しています
                            評価 5.0満足度：5.02023/03/09
                            フタの開閉用のダンパーとして使用しています。サイズ等の条件が必要としていたものと一致したため、このガススプリングを購入しました。問題なく使用できていますので、評価は5点としました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            特注品に使用しています
                            評価 5.0満足度：5.02023/01/16
                            顧客から設計を含めて製作を依頼された特注品の配電盤に使用しています。配電盤の上開きの部分にこの商品を使っていて、特に問題なく使用できています。ストロークと反力から、仕様があったミスミ製を選定しました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            9件全て見る

                            ガススプリング・ガススプリング用ブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
