仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

折戸ユニット

折戸ユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（6件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

・折戸作成に必要な部品を合わせたセット商品です。パネルの材質やサイズを選定でき...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

搬送ライン昇降機構

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定40件の候補があります。

Loading...

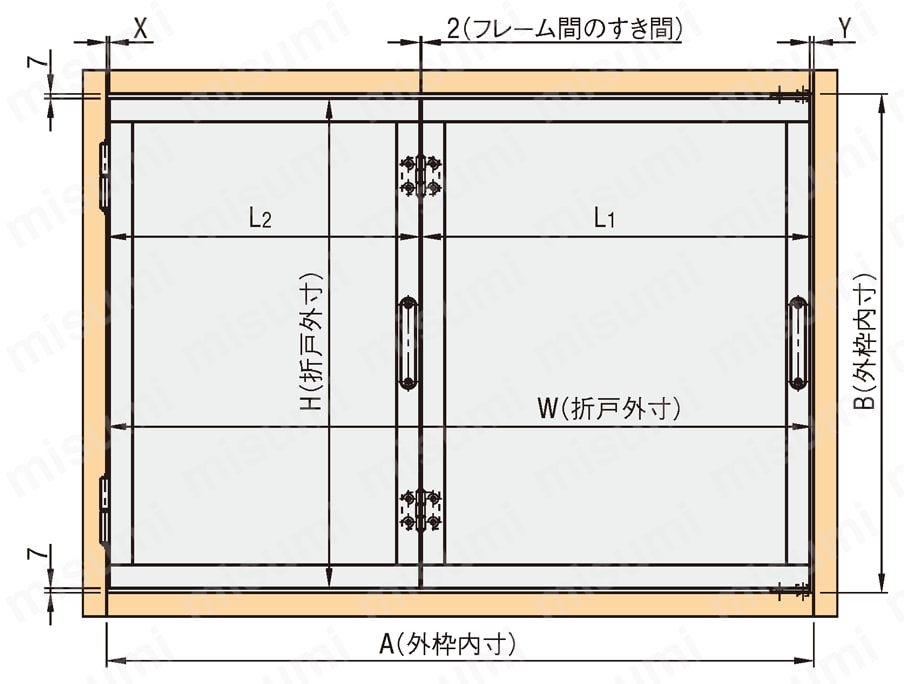

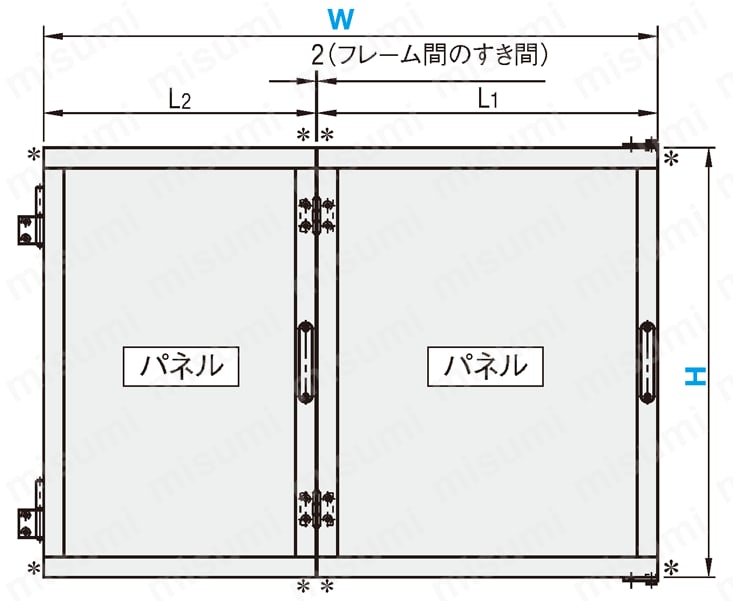

外形図・規格表

※折戸ユニットの外枠フレームにブラインドブラケットは干渉する為使用しないでください。
※ユニットの組立はお客様にて行うものとなります。
HHUA 
〈＊部拡大図〉 〈HHUA6選択時のフレーム〉 〈HHUA8選択時のフレーム〉

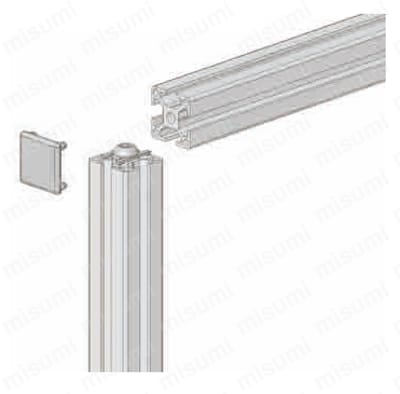

フレームの切断面8ヵ所に構成部品の
フレームキャップを取り付けてください。



[ ! ]組立てはお客様にて行うものとなります。
[ ! ]折戸部分のみの販売となります。
[ ! ]図は左開き用の図になります。右開きの場合は、蝶番（固定用）が右側につきます。また、L2＞L1となります。
[ ! ]締結部品との干渉を防ぐため、パネルに最小限の切りカキが行われます。

規格表

型式−パネル−W−H
HHUA6L−PC−1000−800
型式パネル選択
(ご希望の材質・厚みを下記コードから1つ選択)		W(幅)
指定
1mm単位		H(高さ)
指定
1mm単位		L1L2構成部品
フレ−ム＊締結部品パネルクランプ折戸用スライダ−取手蝶番(中間用)蝶番(固定用)フレームキャップ
TypeNo.開閉方向部品部品数量部品数量部品数量部品数量部品数量部品数量部品数量
HHUA6L
(左)		アクリル(透明)

ポリカーボネート(透明)

PET(透明)

制電塩ビ(透明)

パネルなし		AC
(厚み5mm)
PC
(厚み5mm)
PY
(厚み5mm)
ST
(厚み5mm)
NN
(厚み5mm)		AC3
(厚み3mm)
PC3
(厚み3mm)
PY3
(厚み3mm)
ST3
(厚み3mm)
NN3
(厚み3mm)		500〜1500500〜1000L2＋28W/2−15HFS6−3030HCJ68(厚み5mm)
HSCP3H−B
(厚み3mm)
HSCP5HN−B		8HFAFSH62HHDF20−SST2HHPSN6−SST2HHPFLN6−SST2HFC6−3030−S8
R
(右)		W/2−15L1＋28HHPFRN6−SST
8L
(左)		L2＋46W/2−24HFS8−4040HCJ88(厚み5mm)
HSCP5H−B
(厚み3mm)
HSCP7H−B		8HFAFSH82HHDF26−SST2HHPSN8−SST2HHPFLN8−SST2HFC8−4040−S8
R
(右)		W/2−24L1＋46HHPFRN8−SST
[ ! ]パネル無選択の場合も、パネルクランプ、取手などの構成部品は付属します。

型番リスト

表示件数:
  1. 1
型番
フレームNo.
フレームサイズ
扉開閉方向
パネル材質
パネル厚さ(mm)
H(mm)
W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
3030
左
アクリル
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
アクリル
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
パネル無し
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
パネル無し
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
ポリカーボネート
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
ポリカーボネート
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
PET
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
PET
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
制電塩ビ
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
左
制電塩ビ
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
アクリル
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
アクリル
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
パネル無し
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
パネル無し
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
ポリカーボネート
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
ポリカーボネート
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
PET
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
PET
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
制電塩ビ
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

6
3030
右
制電塩ビ
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
アクリル
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
アクリル
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
パネル無し
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
パネル無し
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
ポリカーボネート
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
ポリカーボネート
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
PET
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
PET
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
制電塩ビ
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
左
制電塩ビ
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
アクリル
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
アクリル
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
パネル無し
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
パネル無し
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
ポリカーボネート
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
ポリカーボネート
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
PET
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
PET
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
制電塩ビ
3
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

8
4040
右
制電塩ビ
5
500 ～ 1000
500 ～ 1500
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

・折戸作成に必要な部品を合わせたセット商品です。パネルの材質やサイズを選定できます。
・商品はお客様にて組み立てていただきます。組立例はこちら（折戸ユニット）

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]この製品の単価は、表中に記載され
ている価格に素材係数を掛けた金額
になります。（1円単位は切り捨て）
（例）HHUA6L−PY−800−900のとき、
31,100円×0.9＝27,990円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式W(mm)H/高さ
500〜749750〜1000
HHUA6L
6R		500〜74926,28028,900
750〜99928,16031,100
1000〜124931,31034,740
1250〜150033,19037,080
8L
8R		500〜74930,13033,550
750〜99932,40036,140
1000〜124935,95040,180
1250〜150038,22042,920

パネル選択素材係数
厚み5mmACアクリル(透明)×1.0
PCポリカーボネート(透明)×1.2
PYPET(透明)×0.9
ST制電塩ビ(透明)×1.3
厚み3mmAC3アクリル(透明)×0.9
PC3ポリカーボネート(透明)×1.0
PY3PET(透明)×0.9
ST3制電塩ビ(透明)×1.1
パネルなしNNパネルなし×0.6
NN3×0.6
[ ! ]パネルの特性はこちらを参照ください。

納期

 5 日目出荷
数量区分標準対応個別対応
小口大口
数　量1～1011～
出荷日通常お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■HHUAと外枠フレームのクリアランス  ■構成部品の詳細ページ


型式商品名ペ－ジ

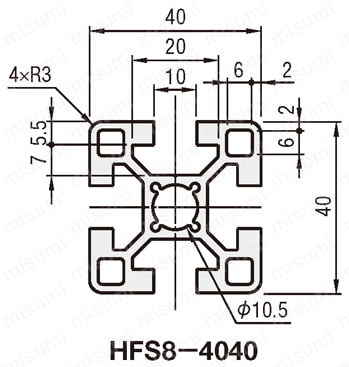

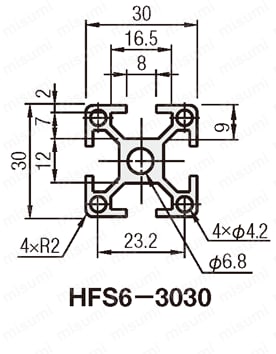

HFS6−303030mm角アルミフレ－ムこちら
HFS8−404040mm角アルミフレ－ムこちら
HCJスクリュージョイントこちら
HSCP3H－B,HSCP5H－Bパネルクランプこちら
HFAFSH折戸用スライダ－こちら
HHDF取手こちら
HHPSN蝶番こちら
HHPFLN（HHPFRN）ハタ蝶番こちら
HFC6−3030−S,HFC8−4040−Sフレームキャップこちら・こちら

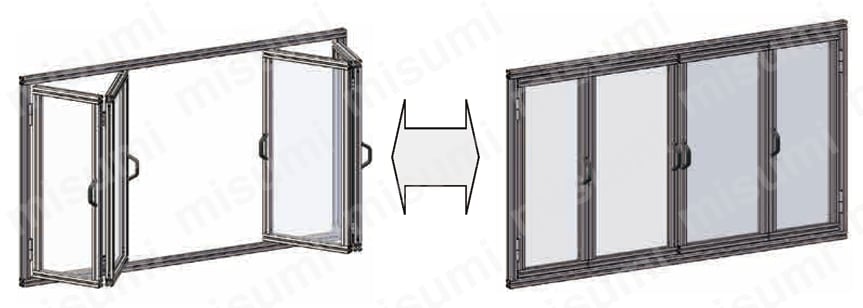

■両開き折戸
折戸ユニット外枠フレ−ム
30角（HFS6）40角（HFS8）
TypeNo.W寸法H寸法X寸法Y寸法W寸法H寸法X寸法Y寸法
500≦W＜700のとき700≦W＜1000のとき1000≦W＜1500のとき500≦W＜700のとき700≦W＜1000のとき1000≦W＜1500のとき
HHUA6A−Y−XB−143.57.56.55.5−−−−−−
8−−−−−−A−Y−XB−144.511.59.57.5

使用例

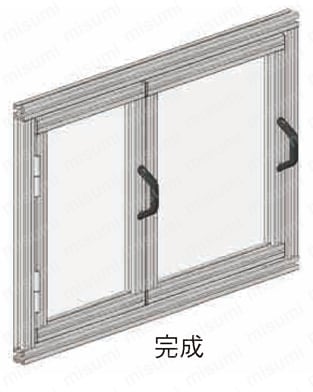

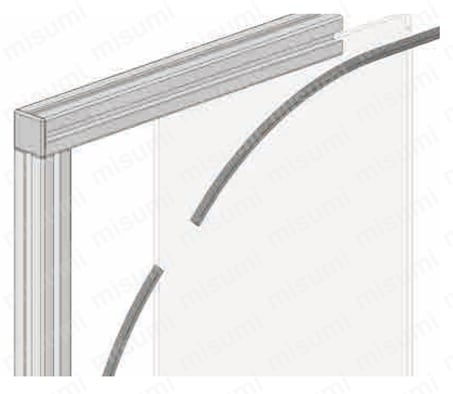

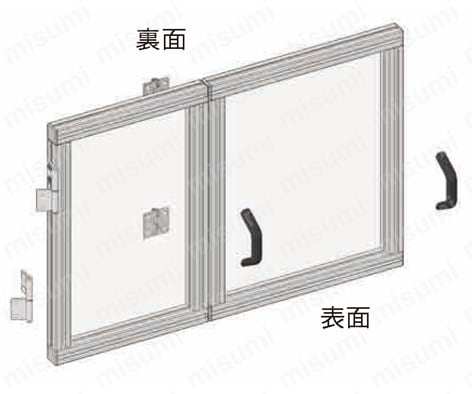

■折戸の組立例
(左開きの場合)
    

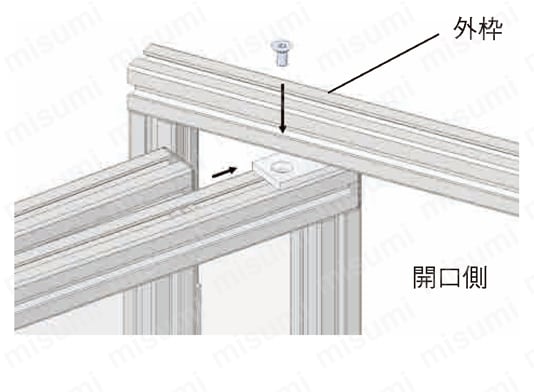

・コーナー部をスクリュージョイントで締結します。
・スクリュージョイントの締結方法についてはこちら		・パネルを差込み、パネルクランプでパネルを
 固定します。（ブラケット接続も可能です）		・2面をあわせて、裏面に蝶番、左端に旗蝶番、
 表面に取手を取り付けます。

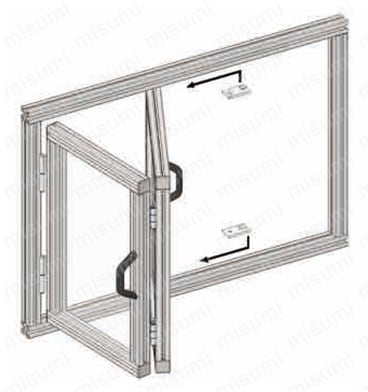

・外枠と折戸を旗蝶番で締結します。また、
 外枠の上下の溝に折戸用スライダーを
 取り付けます。		・十分に開口した状態にし、折戸スライダーに折戸本体を取り付けます。

[ ! ]アルミフレームの公差や組立ての精度により、開閉がスムーズにいかない場合があります。
必ずスライダーの位置を微調整してください。
