ミスミ

折戸用マグネットキャッチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-912

数量スライド割引
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）

通常価格(税別): 1,247円～ 1,280円

税込価格: 1,372円～ 1,408円

アルミフレーム同士で折り戸を構成する際に適合するマグネットキャッチのセットです...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

アクセサリ
フレームシリーズ：

HFS
材質：

SUS304
表面処理：

ダークブラウン塗装
種類：

折戸用マグネットキャッチ

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

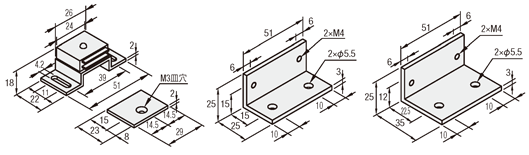

外形図・規格表

HMENF6−6（30角X30角折戸用）
HMENF8−8（40角X40角折戸用）

マグネット本体

MG6−6プレート

MG8−8プレート

[ M ]材質：SUS304　[ S ]表面処理：ダークブラウン塗装

規格表

型式

HMENF6−6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式

取付フレ−ム

マグネット

構成部品

￥基準単価

￥スライド単価

マグネット側

扉側(フレ−ム側)

Type

No.

外枠

折戸

保持力

取付
プレ−ト

マグネット取付用

フレ−ム取付用

1〜4コ

5〜50

N{kgf}

取付ネジ

個数

ボルト

個数

ナット

個数

皿ネジ

個数

ナット

個数

HMENF

6−6

30角

29.4
｛3｝

MG6−6

トラスネジM4−5

SCB5−10

HNTT6−5

M3−8

HNTT6−3

1,193

1,129

8−8

40角

MG8−8

トラスネジM4−5

SCB5−12

HNTT8−5

HNTJ8−3

1,225

1,161

[ ! ]表示数量超えはWOSにてご確認ください。

使用例

HMENF6ー6

HMENF8ー8

型番リスト

表示件数:

型番	フレームNo.	フレームサイズ	取付フレーム外枠	取付フレーム折戸	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HMENF6-6	6	3030	30角	30角	10	1個	1,247円( 1,372円 )	在庫品1日目当日出荷可能
HMENF8-8	8	4040	40角	40角	10	1個	1,280円( 1,408円 )	在庫品1日目当日出荷可能

基本情報

アルミフレーム同士で折り戸を構成する際に適合するマグネットキャッチのセットです。6・8シリーズのアルミフレームに適合するボルト・ナットを付属しており、組み立て時間の短縮が見込めます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応		個別対応
	小口		大口
数　量	1～4	5～50	51～
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

アズワン

ラボラトリージャッキ耐荷重8～45kg

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品折戸用マグネットキャッチ	折戸用スライダー	扉フレーム	折戸用マグネットキャッチキット	折戸スライダ	扉用キャスタキット	フレーム取付用ステーセット	パネルフィックスピース（樹脂パネル用）	戸当たり（開き戸用）	走行レール取付用ボルトナットキット	扉フレーム用コーナーブラケット/サポートスペーサ	引戸連結用ブラケットキット	スペシャルフレーム M6シリーズ引き戸レール ADF-1025
メーカー	ミスミ	ミスミ	ミスミ	ＳＵＳ	ＳＵＳ	ミスミ	ミスミ	ＳＵＳ	ミスミ	ＳＵＳ	ミスミ	ＳＵＳ	エヌアイシ・オートテック
通常価格	1,247円～	1,480円～	-	1,299円～	2,192円～	851円～	3,442円～	68円	301円～	394円～	189円～	817円～	-
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	1日目当日出荷可能	5日目	7日目～	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	4日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	4日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	-	RoHS対応（10物質）	-	-
種類	アクセサリ	アクセサリ	フレーム	アクセサリ	アクセサリ	アクセサリ	アクセサリ	アクセサリ	アクセサリ	-	アクセサリ	-	-
フレームシリーズ	HFS	-	-	-	-	-	-	-	-	-	-	-	-
材質	SUS304	ポリアセタール	-	-	-	-	-	-	-	-	-	-	-
表面処理	ダークブラウン塗装	-	白アルマイト処理	-	-	-	-	-	-	-	-	-	-

back next

折戸用マグネットキャッチのレビュー

評価 4.0 平均満足度：4.0 2件のレビュー

星５

50%
星４

0%
星３

50%
星２

0%
星１

0%

レビューを書く

開閉部位の閉時固着用途

評価 5.0満足度：5.02020/03/24

アルミフレーム機構による各種簡易設備や安全機器（安全柵）製作にあたり、専用付帯部品として開閉部位の閉時固着用途で利用しています。以前からの利用実績により、性能や使い勝手が良好であることを既知しているため、新造時機構部品または、既存品メンテナンス時の置換部品として幅広く使用しています。型番：HMENF8-8含め当社は得意先様のご要望を踏まえ、導入設備のご提案、設計、納品まで一貫生産するため、数多の部材を購入しますが、その際ミスミは相対的に他社よりも使い勝手に長けていると判断し、平素より高頻度で利用しています。今後も廉価版開発の拡充等、更なる利便性向上に寄与する改良を期待しています。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

安全カバーの折戸に

評価 3.0満足度：3.02020/02/14

工場内の機械の回転部に設置した安全カバーの開き戸に、この折戸用マグネットキャッチ（HMENF6-6）を使用しています。安全カバーは、折戸ユニットで作っています。機械使用時は、電磁ロックで扉がロックされており、機械が止まると、扉を開けるようにしています。気になる点は、マグネットキャッチを扉の観音開きの折戸部分に取り付けていますが、扉の開け閉め時に、アルミフレームの黒いキャップとマグネットが当たってキャップが外れることがあります。また、マグネットが長穴取り付けになっているので、トラスネジで固定していても、ネジが緩んでマグネットがずれることもあります。
