パイプフレーム・ファクトリーフレーム用アクセサリ【1～10個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-824

当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）

通常価格(税別): 257円～ 1,230円

税込価格: 283円～ 1,353円

ﾌｧｸﾄﾘｰﾌﾚｰﾑFFA28等用のｸﾗﾝﾌﾟ・ｽﾀﾝﾄﾞです。

詳細情報を確認する

特性・用途：

該当なし

(i)ご注意

FF205はフレームの片側のみで固定せず、フレームの両端に取り付けて固定してください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■ファクトリ－フレ－ム用クランプ
FFS105

■ファクトリ－フレ－ム用クランプ
FFS205

■導電プレ－ト FFS104（50コセット）		■インサ－トナットM12 FFS203−12（対応フレーム：FFA28）		■ゴム足 FFS204（対応フレーム：FFA28）

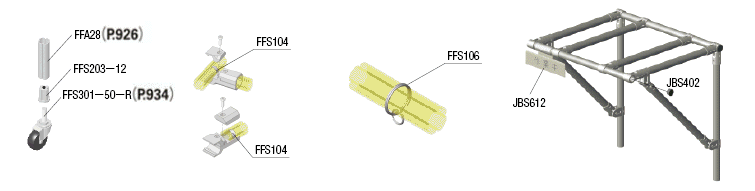

[ ! ]ファクトリーフレームとジョイント
の間にはさみ込むことでアルマイトを傷つけ、
導通を得ることができます。（下図使用例参照）

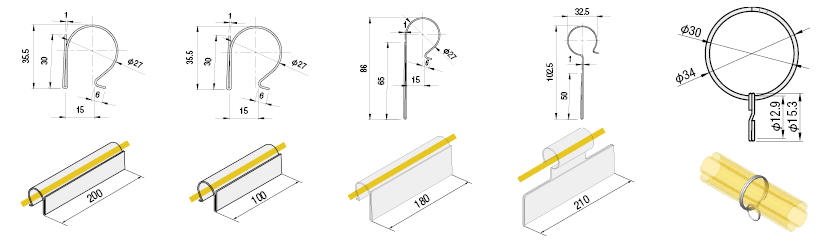

ネームホルダ
JBS601

ネームホルダ
JBS601S

ネームホルダ
JBS611

ネームホルダ
JBS612

リングスライダー
FFS106（10コセット）

製品仕様

用途	型式	構成部品	[ M ]材質	[ S ]表面処理
ファクトリーフレーム用クランプ	FFS105	本体	A6063	白アルマイト
	FFS105	ボルト	SCM435	三価クロメート
	FFS205	本体	ADC12相当	-
		ボルト	SCM435	三価クロメート
		ナット	SS400	三価クロメート
導電プレート	FFS104	-	SUS304	-
リングスライダー	FFS106	-	SS400	クロムメッキ
インサートナットM12	FFS203−12	-	S45C	-
キャップ・インサート	FFS204	-	クロロプレンゴム	-
ネームホルダ	JBS601	-	ポリエステル	-
	JBS601S
	JBS611
	JBS612

規格表

型式

FFS105
JBS601

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
FFS

名称	型式	対応フレ−ム	付属ボルト・ナット				質量 (g/個)	1パック入数	￥基準単価	￥スライド単価
名称	Type	支柱側	ボルト	個数	ナット	個数	質量 (g/個)	1パック入数	1～19	20～49
ファクトリーフレーム用クランプ	FFS105	FFA28 FFAS28 FFAU28 (こちら)	M5-22	1	-	-	70	1	522	470
ファクトリーフレーム用クランプ	FFS205	FFA28 FFAS28 FFAU28 (こちら)	M5−20	1	M5 (JIS1種)	1	80	1	650	585
導電プレート	FFS104	-					1	50	1,278	1,150
リングスライダー	FFS106						14	10	1,118	1,006
インサートナットM12	FFS203-12						80	1	405	364
キャップ・インサート	FFS204						18	1	234	211

JBS

名称	型式	質量 (g/個)	1パック入数	￥基準単価	￥スライド単価
名称	Type	質量 (g/個)	1パック入数	1～50	51～300
ネームホルダ	JBS601	34	1	351	333
	JBS601S	16	1	288	274
	JBS611	49	1	426	405
	JBS612	41	1	447	425

選定サポート情報

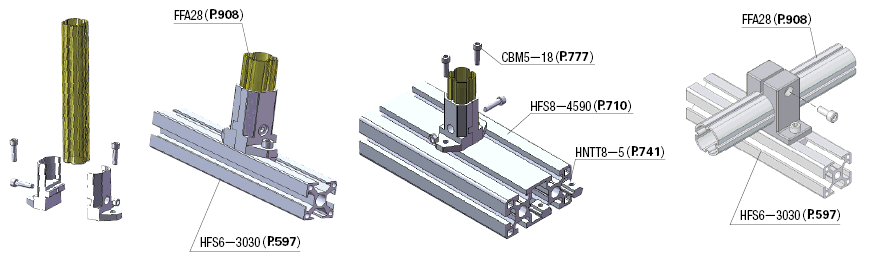

■適用ボルト・ナット（取付側）
[ ! ]取付側のボルトとナットは付属しません。

No.	取付側フレ−ム	適用ボルト・ナット
		ボルト	個数	ナット	個数
FFS105	HFS5	CBM5−10	2	HNTT5−5	2
	HFS6	CBM5−12		HNTT6−5
	HFS8	CBM5−15		HNTT8−5
	HFS8−45
FFS205	HFS5	CBM5−12		HNTT5−5
	HFS6	CBM5−15		HNTT6−5
	HFS8	CBM5−18		HNTT8−5
	HFS8−45

型番リスト

表示件数:

型番	環境対応	適応シリーズ	種類	ねじの呼び M	仕様	名称	アクセサリ材質	アクセサリ表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

JBS601

1個

386円( 425円 )

在庫品1日目

当日出荷可能

JBS601S

1個

317円( 349円 )

在庫品1日目

当日出荷可能

JBS611

1個

469円( 516円 )

在庫品1日目

当日出荷可能

JBS612

1個

492円( 541円 )

在庫品1日目

当日出荷可能

基本情報

ﾌｧｸﾄﾘｰﾌﾚｰﾑFFA28等用のｸﾗﾝﾌﾟ・ｽﾀﾝﾄﾞです。

(i)ご注意

FF205はフレームの片側のみで固定せず、フレームの両端に取り付けて固定してください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
FFS

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜19	20〜49	50〜200	201～
値引率	基準単価	10％	20％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

JBS

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～50	51～300	301～
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

概要・仕様

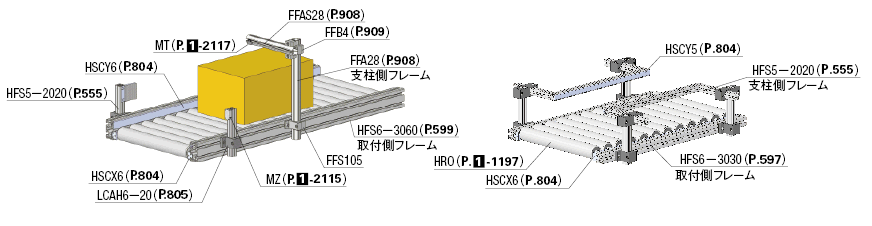

使用例

・ファクトリーフレーム・20角のアルミフレームを支柱と
　して利用でき、ビームセンサの位置調整を行えます。

・搬送させるワークの大きさに合わせて
　すべりカバーの位置を調整できます。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
