仕様・寸法を表示する

追加工・オプション

ミスミ

アルミフレーム用キャスタ　双輪タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-885

納期短縮
当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（15件）

通常価格(税別): 220円～ 1,848円

税込価格: 242円～ 2,033円

アルミフレーム用にも使用できる双輪タイプのキャスタです。6・8・8-45シリー...

詳細情報を確認する

種類：

ねじ込みキャスタ
仕様：

双輪
車輪材質：

ナイロン
材質証明書：

対象外

(i)ご注意

アルミフレーム取付用キャスタについてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定24件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

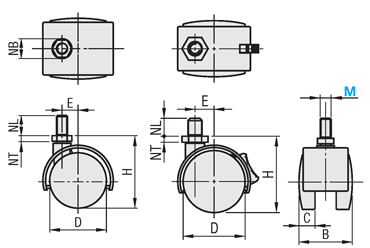

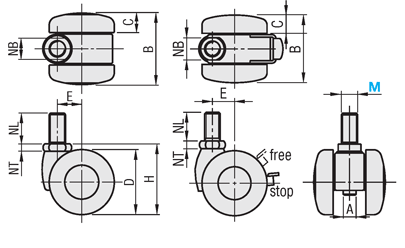

HCHA HCHAS HCHA HCHAS

（8-40、8-60、8-100、12-60、12-100、12-150、16-150、16-170）	（8-20、8-30、12-20、12-30）

Type	本体		車輪	ベアリング
Type	[ M ]材質	[ S ]表面処理	[ M ]材質	旋回部	車輪部
HCHA・HCHAS	ナイロン	−	ナイロン	−	−

規格表

型式	−	W
HCHA12	−	100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		許容荷重		D	H	A	B	C	E	NB	NT	NL	HCHA		HCHAS
Type	M (並目)	(kgf)	(N)										￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
													1〜9コ	10〜50	1〜9コ	10〜50
HCHA HCHAS (ストッパ付)	8	20^＊	196	40	50	−	41	13	15	13	4	15	200	189	315	299
		30^＊	294	50	60		45	14	18				210	200	473	452
		40	396	40	43.5	7	44	12	15	14	4.5	12	420	399	546	525
		60	594	50	57.5	8	49	14	17	17	6	14	525	515	662	641
		100	990	60	68.5
	12	20^＊	196	40	50	−	41	13	15	19	4	15	210	200	326	310
		30^＊	294	50	60		45	14	18				378	357	483	462
		60	594	50	57.5	8	49	14	17	17	6	14	704	683	840	809
		100	990	60	68.5							22
		150	1485		69	10	59	17.5		22	8		1,449	1,377	1,680	1,638
	16	150										25	1,523	1,481
		170	1683	75	84.5		64	18.5	20				1,680	1,638	1,601	1,601

使用方法

車輪下部の六角ボルトの頭部分（サイズAで示す部分）を回すことにより、上部ねじ部が回ります。
なお、締付けはNBで示す二面カット部分で行ってください。
＊のついたタイプは、NBの部分をスパナで回して取付け・締付けを行います。

型番リスト

表示件数:

型番	キャスタタイプ	取付高さ(mm)	許容荷重(N)	許容荷重(kgf)	車輪外径 D(mm)	ねじ径	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HCHA8-20	自在	50	196	20	40	M8	10	1個	220円( 242円 )	在庫品1日目当日出荷可能
HCHA8-30	自在	60	294	30	50	M8	10	1個	231円( 254円 )	在庫品1日目当日出荷可能
HCHA8-40	自在	43.5	396	40	40	M8	10	1個	462円( 508円 )	在庫品1日目当日出荷可能
HCHA8-60	自在	57.5	594	60	50	M8	10	1個	578円( 636円 )	在庫品1日目当日出荷可能
HCHA8-100	自在	68.5	990	100	60	M8	10	1個	578円( 636円 )	在庫品1日目当日出荷可能
HCHA12-20	自在	50	196	20	40	M12	10	1個	231円( 254円 )	在庫品1日目当日出荷可能
HCHA12-30	自在	60	294	30	50	M12	10	1個	416円( 458円 )	在庫品1日目当日出荷可能
HCHA12-60	自在	68.5	594	60	50	M12	10	1個	774円( 851円 )	在庫品1日目当日出荷可能
HCHA12-100	自在	68.5	990	100	60	M12	10	1個	774円( 851円 )	在庫品1日目当日出荷可能
HCHA12-150	自在	69	1485	150	60	M12	10	1個	1,594円( 1,753円 )	在庫品1日目当日出荷可能
HCHA16-150	自在	69	1485	150	60	M16	10	1個	1,675円( 1,843円 )	在庫品1日目当日出荷可能
HCHA16-170	自在	84.5	1683	170	75	M16	10	1個	1,848円( 2,033円 )	在庫品1日目当日出荷可能
HCHAS8-20	自在ストッパ付	50	196	20	40	M8	10	1個	347円( 382円 )	在庫品1日目当日出荷可能
HCHAS8-30	自在ストッパ付	60	294	30	50	M8	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
HCHAS8-40	自在ストッパ付	43.5	396	40	40	M8	10	1個	601円( 661円 )	在庫品1日目当日出荷可能
HCHAS8-60	自在ストッパ付	57.5	594	60	50	M8	10	1個	728円( 801円 )	在庫品1日目当日出荷可能
HCHAS8-100	自在ストッパ付	68.5	990	100	60	M8	10	1個	728円( 801円 )	在庫品1日目当日出荷可能
HCHAS12-20	自在ストッパ付	50	196	20	40	M12	10	1個	359円( 395円 )	在庫品1日目当日出荷可能
HCHAS12-30	自在ストッパ付	60	294	30	50	M12	10	1個	531円( 584円 )	在庫品1日目当日出荷可能
HCHAS12-60	自在ストッパ付	57.5	594	60	50	M12	10	1個	924円( 1,016円 )	在庫品1日目当日出荷可能
HCHAS12-100	自在ストッパ付	68.5	990	100	60	M12	10	1個	924円( 1,016円 )	在庫品1日目当日出荷可能
HCHAS12-150	自在ストッパ付	69	1485	150	60	M12	10	1個	1,848円( 2,033円 )	在庫品1日目当日出荷可能
HCHAS16-150	自在ストッパ付	69	1485	150	60	M16	10	1個	1,848円( 2,033円 )	在庫品1日目当日出荷可能
HCHAS16-170	自在ストッパ付	84.5	1683	170	75	M16	10	1個	1,761円( 1,937円 )	在庫品1日目当日出荷可能

基本情報

アルミフレーム用にも使用できる双輪タイプのキャスタです。6・8・8-45シリーズのアルミフレームにタップ追加工をして、直接取り付けできるねじ込みキャスタです。M8・M12・M16の3サイズのご用意です。

(i)ご注意

アルミフレーム取付用キャスタについてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
