ミスミ

厚肉研磨ステンレスパイプ　片端・両端めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-352

評価 4.0平均満足度4.0 この商品のレビューをみる（11件）

通常価格(税別): -

税込価格: -

外径公差『h8』、かつ、『軸端部めねじ』加工なので工程削減が可能！【材料】SU...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
材質：

SUS304
表面処理：

なし
製造方法：

シームレス
仕上方法：

引抜き
d寸公差(mm)：

0～+0.5
L寸公差：

30：±0.2、31～120：±0.3、121～400：±0.5、401～：±0.8
材質証明書：

対象
材質証明書：材質：

SUS304

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
研磨された材料を加工するため、チャック傷が付着している場合がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

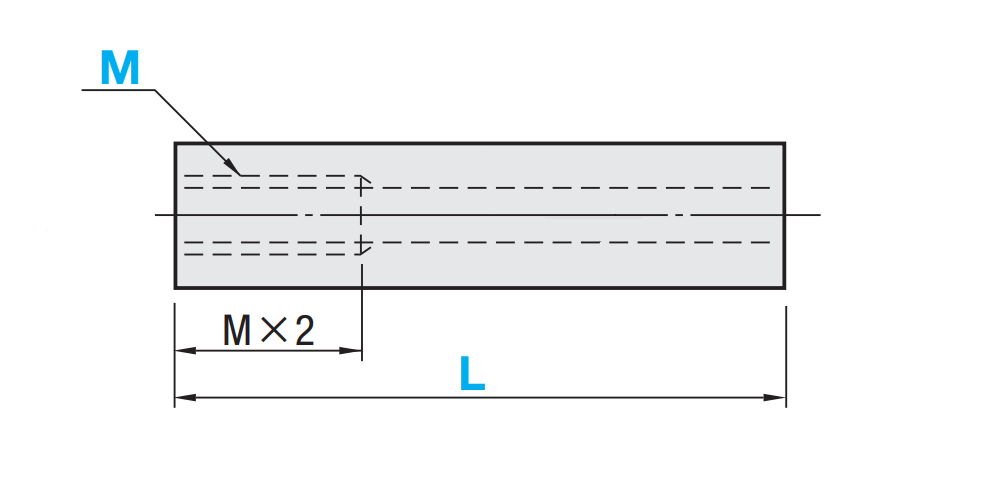

外形図

PSTT（片端めねじ）

PSWT（両端めねじ）

[ M ]材質 SUS304

L		公差
以上	以下	公差
10	30	±0.2
31	120	±0.3
121	400	±0.5
401	1000	±0.8

規格表

型式	−	L	−	M
PSTT20	−	184	−	12
PSWN20	−	320	−	16

型式			L 指定1mm単位	M(並目)選択									(d＋0.5 0)
Type	D	ｈ8	L 指定1mm単位	M(並目)選択									(d＋0.5 0)
PSTT PSWT	6	0 − 0.018	30〜600	4									3
	8	0 − 0.022			5	6							4
	10	0 − 0.022					8						6
	12	0 − 0.027	30〜800				8						6
	15	0 − 0.027	30〜1000					10	12				8
	20	0 − 0.033							12	16			10
	25									16	20		13
	30										20	24	16

[ ! ]PSTTはL≧M×3、PSWTはL≧M×6
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

追加工
コード

L寸法公差変更

指定例

¥/1Code

LKC

L寸法公差変更
〈指定方法〉：LKC

L	L公差
10～200	+0.05 0
201～500	+0.2 0
501～800	+0.5 0
801～1000	+0.8 0

PSTT15-173-10-LKC

500

型番リスト

表示件数:

型番	外径 D(φ)	内径 d・V(φ)	長さ L(mm)	肉厚 t(mm)	ねじ加工	めねじ[M]	D寸公差(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PSTT6-[30-600/1]-4	6	3	30 ～ 600	1.5	片端めねじ	4	-0.018～0	10	1個	-( - )	3日目
PSTT8-[30-600/1]-[5,6]	8	4	30 ～ 600	2	片端めねじ	5 ～ 6	-0.022～0	10	1個	-( - )	3日目
PSTT10-[30-600/1]-8	10	6	30 ～ 600	2	片端めねじ	8	-0.022～0	10	1個	-( - )	3日目
PSTT12-[30-800/1]-8	12	6	30 ～ 800	3	片端めねじ	8	-0.027～0	10	1個	-( - )	3日目
PSTT15-[30-1000/1]-[10,12]	15	8	30 ～ 1000	3.5	片端めねじ	10 ～ 12	-0.027～0	10	1個	-( - )	3日目
PSTT20-[30-1000/1]-[12,16]	20	10	30 ～ 1000	5	片端めねじ	12 ～ 16	-0.033～0	10	1個	-( - )	3日目
PSTT25-[30-1000/1]-[16,20]	25	13	30 ～ 1000	6	片端めねじ	16 ～ 20	-0.033～0	10	1個	-( - )	3日目
PSTT30-[30-1000/1]-[20,24]	30	16	30 ～ 1000	7	片端めねじ	20 ～ 24	-0.033～0	10	1個	-( - )	3日目
PSWT6-[30-600/1]-4	6	3	30 ～ 600	1.5	両端めねじ	4	-0.018～0	10	1個	-( - )	3日目
PSWT8-[30-600/1]-[5,6]	8	4	30 ～ 600	2	両端めねじ	5 ～ 6	-0.022～0	10	1個	-( - )	3日目
PSWT10-[30-600/1]-8	10	6	30 ～ 600	2	両端めねじ	8	-0.022～0	10	1個	-( - )	3日目
PSWT12-[30-800/1]-8	12	6	30 ～ 800	3	両端めねじ	8	-0.027～0	10	1個	-( - )	3日目
PSWT15-[30-1000/1]-[10,12]	15	8	30 ～ 1000	3.5	両端めねじ	10 ～ 12	-0.027～0	10	1個	-( - )	3日目
PSWT20-[30-1000/1]-[12,16]	20	10	30 ～ 1000	5	両端めねじ	12 ～ 16	-0.033～0	10	1個	-( - )	3日目
PSWT25-[30-1000/1]-[16,20]	25	13	30 ～ 1000	6	両端めねじ	16 ～ 20	-0.033～0	10	1個	-( - )	3日目
PSWT30-[30-1000/1]-[20,24]	30	16	30 ～ 1000	7	両端めねじ	20 ～ 24	-0.033～0	10	1個	-( - )	3日目

基本情報

外径公差『h8』、かつ、『軸端部めねじ』加工なので工程削減が可能！【材料】SUS304

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
研磨された材料を加工するため、チャック傷が付着している場合がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜14	15〜19	20〜50	51～
値引率	基準単価	5％	10％	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
