ねじりばね

ねじりばね

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

【特長】アーム角90°/135°/180°を右巻と左巻でご用意しております。

詳細情報を確認する

(i)ご注意

  • ばね定数、使用最大角度は、線径が小さい方の値にて表示しております。正しい仕様は規格表をご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定358件の候補があります。

Loading...

外形図・規格表



アーム角90°
UA90R(右巻)
UA90L(左巻)

アーム角135°
UA135R(右巻)
UA135L(左巻)

アーム角180°
UA180R(右巻)
UA180L(左巻)

ねじりばね:関連画像
*上記図面は右巻タイプです。
[ ! ]ねじりばねは、巻き込み方向にご使用ください。
[ M ]材質 SUS304ーWPB


規格表

型式nd
UA90R430.5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式巻数
n
線径
d
アーム長
L・R
ばね定数(トルク)N・mm/deg使用最大角度 deg(度)¥基準単価
Type内径
D
アーム角
90°
アーム角
135°
アーム角
180°
アーム角
90°
アーム角
135°
アーム角
180°
アーム角90°
UA90R (右巻)
UA90L (左巻)
アーム角135°
UA135R (右巻)
UA135L (左巻)
アーム角180°
UA180R (右巻)
UA180L (左巻)
([ ! ]ばね定数は、アーム長をL/2、R/2にカットした場合の参考値です。    )
1N=0.101972kgf
1deg=1°(角度)
220.2200.01150.01190.0124414036630
0.30.05630.05860.0611262523
30.20.00880.00900.0093595856
0.30.04280.04410.0455383635
40.30.03450.03540.0363525047
0.40.10540.10800.1108383634
50.30.02890.02950.0302616058
0.40.08820.09000.0920464543
320.3300.03870.04030.0420403836
0.40.11990.12480.1301302725
30.30.02950.03040.0314565452
0.40.09120.09400.0970424039
40.40.07360.07550.0774555351
0.50.17560.17990.1845444241
50.40.06170.06300.0643716866
0.50.14710.15010.1533545351
420.4400.09180.09550.0996393734
0.50.22060.22960.2394292827
30.40.07000.07220.0744565452
0.50.16800.17320.1787424140
40.50.13570.13900.1425575452
0.60.27630.28310.2903484745
50.50.11380.11610.1185696765
0.60.23150.23630.2413605958
520.5500.17930.18660.1944393634790
0.60.36720.38210.3983313027
30.50.13680.14090.1454555251
0.60.27970.28830.2974474442
40.60.22590.23140.2373605856
0.80.69360.71080.7289424140
50.60.18940.19330.1974757371
0.80.58110.59310.6056545352
620.6600.30990.32240.3360373634
0.80.95900.99811.0406262524
30.60.23630.24360.2512565250
0.80.72990.75230.7762383635
40.80.58910.60370.6190504847
1.01.40451.43941.4760424039
50.80.49390.50410.5147636160
1.01.17651.20081.2262515049


追加工

型式nd(LC・RC・LBC・RBC)
UA90R430.5LC12–RC15–LBC90–LZ5
●LC・RC
 8 日目出荷
●LBC・RBC
 10 日目出荷
Alterationsアームカット追加工左アーム曲げ右アーム曲げ
CodeLCRCLBCRBC
Spec.
アーム長をLC・RCの
長さにカットします。
[ ! ]LC≧3、RC≧3
指定1mm単位
指定方法 LC12

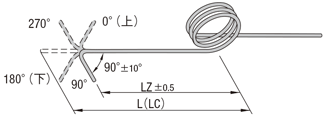

● LBC…曲げの向きを指定(上図参照)

[ ! ]LBC0、LBC90、LBC180、LBC270より選択

● LZ……曲げ位置を指定(1mm単位)

[ ! ]LZ≧3 L−LZ≧3

指定方法 LBC90–LZ10

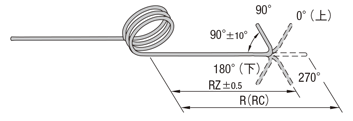

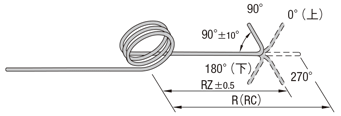

● RBC…曲げの向きを指定(上図参照)

[ ! ]RBC0、RBC90、RBC180、RBC270より選択

● RZ……曲げ位置を指定(1mm単位)

[ ! ]RZ≧3 R−RZ≧3

指定方法 RBC90–RZ10
¥/1Code5050150150

型番リスト

型番
アーム角
内径 D
使用最大角度(deg)
線径 d(φ)
巻数
ばね定数(N・mm/deg)
追加工
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アーム角90°(左巻)
φ2
41
0.2
2
0.0115
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
26
0.3
2
0.0563
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
-
0.2 ~ 0.3
2
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ2
59
0.2
3
0.0088
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
38
0.3
3
0.0428
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
-
0.2 ~ 0.3
3
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ2
52
0.3
4
0.0345
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
38
0.4
4
0.1054
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
-
0.3 ~ 0.4
4
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ2
61
0.3
5
0.0289
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
46
0.4
5
0.0882
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ2
-
0.3 ~ 0.4
5
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ3
40
0.3
2
0.0387
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
30
0.4
2
0.1199
10

1個

674( 741円 )

8日目

アーム角90°(左巻)
φ3
-
0.3 ~ 0.4
2
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ3
56
0.3
3
0.0295
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
42
0.4
3
0.0912
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
-
0.3 ~ 0.4
3
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ3
55
0.4
4
0.0736
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
44
0.5
4
0.1756
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
-
0.4 ~ 0.5
4
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ3
71
0.4
5
0.0617
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
54
0.5
5
0.1471
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ3
-
0.4 ~ 0.5
5
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ4
39
0.4
2
0.0918
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
29
0.5
2
0.2206
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
-
0.4 ~ 0.5
2
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ4
56
0.4
3
0.07
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
42
0.5
3
0.168
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
-
0.4 ~ 0.5
3
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ4
57
0.5
4
0.1357
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
48
0.6
4
0.2763
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
-
0.5 ~ 0.6
4
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ4
69
0.5
5
0.1138
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
60
0.6
5
0.2315
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ4
-
0.5 ~ 0.6
5
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ5
39
0.5
2
0.1793
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
31
0.6
2
0.3672
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
-
0.5 ~ 0.6
2
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ5
55
0.5
3
0.1368
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
47
0.6
3
0.2797
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
-
0.5 ~ 0.6
3
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ5
60
0.6
4
0.2259
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
42
0.8
4
0.6936
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
-
0.6 ~ 0.8
4
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ5
75
0.6
5
0.1894
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
54
0.8
5
0.5811
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ5
-
0.6 ~ 0.8
5
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ6
37
0.6
2
0.3099
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
26
0.8
2
0.9590
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
-
0.6 ~ 0.8
2
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ6
38
0.8
3
0.7299
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
-
0.6 ~ 0.8
3
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ6
50
0.8
4
0.5891
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
42
1
4
1.4045
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
-
0.8 ~ 1
4
-
10

1個

-( - )

8日目

アーム角90°(左巻)
φ6
63
0.8
5
0.4939
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
51
1
5
1.1765
10

1個

845( 930円 )

在庫品1日目

当日出荷可能

アーム角90°(左巻)
φ6
-
0.8 ~ 1
5
-
10

1個

-( - )

8日目

アーム角90°(右巻)
φ2
41
0.2
2
0.0115
10

1個

674( 741円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】アーム角90°/135°/180°を右巻と左巻でご用意しております。

(i)ご注意

  • ばね定数、使用最大角度は、線径が小さい方の値にて表示しております。正しい仕様は規格表をご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜1920〜3435〜100101~
値引率基準単価50%65%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
