定荷重ばね／定荷重ばね用取付ブラケット

定荷重ばね／定荷重ばね用取付ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 定荷重ばね／定荷重ばね用取付ブラケット
  • 定荷重ばね／定荷重ばね用取付ブラケット
  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（15件）
通常価格(税別)
1,100円 ～ 3,850円
税込価格
1,210円 ～ 4,235円

【特長】・一定の曲率で曲げられた長尺の板ばねであり、直線に引き伸ばすときに生じ...

詳細情報を確認する

  • 材質証明書：
    対象

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワイヤとシリンダによる4倍ストロークスライドテーブル

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定34件の候補があります。

Loading...

外形図・規格表

外形図

CFS（定荷重ばね）

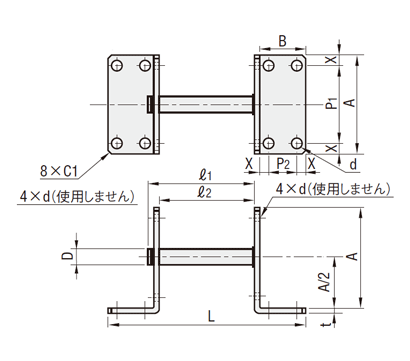

CFSB（定荷重ばね用取付ブラケット）
定荷重ばね／定荷重ばね用取付ブラケット:関連画像
・セット品ではありません。
[ M ]材質
本体ドラム
SUS301EHポリプロピレン
[ ! ]ドラムの材質はCFS0.1・CFS0.2・CFS5.2はポリエチレンに、CFS3.5はABSになります。
[ M ]材質[ S ]表面処理[ A ]付属品
本体シャフトシャフト
SUS430

SWCH相当

ニッケルメッキC型止め輪(SUS304)

規格表

型式
CFS2.4
CFSB2.4
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式最大
ストローク		耐用回数ばね板厚副板厚DD1VℓLWdY￥基準単価￥スライド単価
Type荷重(kgf)1〜19コ20〜3435〜100
CFS0.1 50050,0000.11.0268.25.21718103.251,340920790
0.2 35,0000.131,340920790
0.4 1,00037,000341310.225.627.6204.581,7601,2801,100
0.6 25,0000.151,7901,3001,120
0.8 1,50025,000341430.632.6251,9301,4401,230
1.0 1,00019,0000.23826.227.6201,8301,3301,150
1.2 1,50034,0004440.642.6352,2101,6501,420
1.4 1,0009,000341325.627.6201,8301,3301,150
1.8 1,5009,000341430.632.6252,0801,5501,330
2.0 1,0006,0000.253826.227.6201,9101,4101,210
2.2 8,0000.34425.61,9301,4401,230
2.4 6,0000.253830.632.6252,0001,4701,270
2.6 9,0000.3442,0801,5501,330
2.9 20,0002.054164649406.53,0202,4202,070
3.2 8,0001.0441435.637.6304.52,2401,6901,450
3.5 21,0002.054165658506.53,6002,8002,400
3.9 8,0001.0441440.642.6354.52,3801,8101,560
4.7 9,0002.01450.652.6456.52,6802,0701,790
5.2 1,5006,0000.451.060163740304.52,8702,2301,900
5.7 1,0008,0000.32.0441455.657.6506.52,9002,2401,940
[ ! ]荷重の許容差は全て0〜＋15%となります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ｔABP1P2XdDℓ1ℓ2L適用定荷重ばね￥基準単価￥スライド単価
TypeNo.1〜19コ20〜3435〜100
CFSB0.1 1.54522.53512.554.55(24.9)20.568.5CFS0.1CFS0.2 1,030950920
0.4 25527.54315.565.510(35)30.489.4CFS0.4CFS0.6CFS1.41,2801,1901,150
0.8 5527.54315.5(40)35.494.4CFS0.8CFS1.8 1,2801,1901,150
1.0 60304818(35)30.494.4CFS1.0CFS2.0 1,2801,1901,150
1.2 6532.55320.5(50)45.4114.4CFS1.2CFS3.9 1,5301,4201,380
2.2 6532.55320.5(35)30.499.4CFS2.2  1,5301,4201,380
2.4 60304818(40)35.499.4CFS2.4  1,2801,2701,260
2.6 6532.55320.5(40)35.4104.4CFS2.6  1,5301,4201,380
2.9 7537.56325.5(56)51.4130.4CFS2.9  1,5301,4201,380
3.2 6532.55320.5(45)40.4109.4CFS3.2  1,5301,4201,380
3.5 7537.56325.5(65.4)60.8139.8CFS3.5  1,5301,4201,380
4.7 6532.55320.5(60)55.4124.4CFS4.7  1,5301,4201,380
5.2 2.58542.57128.576.5(47.4)42.3132.3CFS5.2  1,7901,6701,610
5.7 26532.55320.565.5(65)60.4129.4CFS5.7  1,5301,4201,380

型番リスト

表示件数:
  1. 1
型番
種類
荷重(kgf)
適用定荷重ばね
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
定荷重ばね
0.1
-
本体：SUS301EH|ドラム：ポリエチレン
-
10

1個

1,430円( 1,573円 )

在庫品1日目

当日出荷可能

定荷重ばね
0.2
-
本体：SUS301EH|ドラム：ポリエチレン
-
10

1個

1,430円( 1,573円 )

在庫品1日目

当日出荷可能

定荷重ばね
0.4
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

1,880円( 2,068円 )

在庫品1日目

当日出荷可能

定荷重ばね
0.6
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

1,920円( 2,112円 )

在庫品1日目

当日出荷可能

定荷重ばね
0.8
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,070円( 2,277円 )

在庫品1日目

当日出荷可能

定荷重ばね
1.0
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

1,960円( 2,156円 )

在庫品1日目

当日出荷可能

定荷重ばね
1.2
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,360円( 2,596円 )

在庫品1日目

当日出荷可能

定荷重ばね
1.4
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

1,960円( 2,156円 )

在庫品1日目

当日出荷可能

定荷重ばね
1.8
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,230円( 2,453円 )

在庫品1日目

当日出荷可能

定荷重ばね
2.0
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

定荷重ばね
2.2
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,070円( 2,277円 )

在庫品1日目

当日出荷可能

定荷重ばね
2.4
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,140円( 2,354円 )

在庫品1日目

当日出荷可能

定荷重ばね
2.6
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,230円( 2,453円 )

在庫品1日目

当日出荷可能

定荷重ばね
2.9
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

3,230円( 3,553円 )

在庫品1日目

当日出荷可能

定荷重ばね
3.2
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,400円( 2,640円 )

在庫品1日目

当日出荷可能

定荷重ばね
3.5
-
本体：SUS301EH|ドラム：ABS
-
10

1個

3,850円( 4,235円 )

在庫品1日目

当日出荷可能

定荷重ばね
3.9
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,550円( 2,805円 )

在庫品1日目

当日出荷可能

定荷重ばね
4.7
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

2,870円( 3,157円 )

在庫品1日目

当日出荷可能

定荷重ばね
5.2
-
本体：SUS301EH|ドラム：ポリエチレン
-
10

1個

3,070円( 3,377円 )

在庫品1日目

当日出荷可能

定荷重ばね
5.7
-
本体：SUS301EH|ドラム：ポリプロピレン
-
10

1個

3,100円( 3,410円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS0.1,CFS0.2
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,100円( 1,210円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS0.4,CFS0.6,CFS1.4
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS0.8,CFS1.8
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS1.0,CFS2.0
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS1.2,CFS3.9
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS2.2
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS2.4
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS2.6
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS2.9
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS3.2
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS3.5
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS4.7
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS5.2
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,920円( 2,112円 )

在庫品1日目

当日出荷可能

取付用ブラケット
-
CFS5.7
本体：SUS430|シャフト：SWCH相当|C型止め輪：SUS304
シャフト：ニッケルメッキ
10

1個

1,640円( 1,804円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・一定の曲率で曲げられた長尺の板ばねであり、直線に引き伸ばすときに生じる戻り力（荷重）はストロークにかかわらず一定です。・最大荷重に達した後は、ストロークをいくら伸ばしても荷重は一定です。（ドラムが約1/2回転してはじめて最大出力に達します）

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分
標準対応
個別対応
小口
大口
数量
１～100
101～
出荷日
通常
お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

基本情報

【特長】
  • 一定の曲率で曲げられた長尺の板ばねであり、直線に引き伸ばすときに
    生じる戻り力（荷重）はストロークにかかわらず一定です。
  • 最大荷重に達した後は、ストロークをいくら伸ばしても荷重は一定です。
    （ドラムが約1/2回転してはじめて最大出力に達します）

仕様・概要

【使用方法】
1．ドラムにシャフトを通したものを片端とし、副板を他端として
 使用します。副板の取付穴を利用し、ビスで取付けます。
2．本体を固定し、副板を引き出す（図1）か、副板を固定し
 本体を引き出して（図2）ご使用ください。
【使用上の注意】
1．ばねはドラムに巻きつけてありますが、ばねの内端は
 ドラムに固定されていません。従って規定ストローク以上に
 引き出すと、ばね部がドラムから外れて危険です。
2．荷重はご希望の値に丁度よいものがない場合、一段高い
 ものを選び、相手荷重の方にバランスウェイトを足すなどして
 調整してください。
3．耐用回数は規格表のとおりです。伸縮（往復）を1回として示します。耐用回数をこえると、
 荷重が低下し、ばね表面に部分的な亀裂が入ります。
 その状態で使用を続けますと危険です。対で使用している場合は他方も寿命に達して
 いるので、同時に交換してください。
 また、上記の耐用回数はあくまで参考値となります。ご使用される環境や条件等により
 記載値と実際の耐用回数は異なる場合があります。
4．セッチング（全ストロークを5～10回往復させる”ならし作動”）を行った後に安定した荷重に
 なります。セッチング前は荷重が高い場合があります。
【取付上の注意】
1．ばね部が他の構造物に接触しないようにしてください。
2．ばねの引き出し方向は、軸方向に対して垂直になるようにしてください。
3．収縮時に副板がばね部に接触しないようにしてください。
4．常にばね部が水平に引き出されるように設置し、歪み（折れ）が生じないようにしてください。
5．ドラムとシャフトがスムーズに回転しない場合、ばね部に無理な力が加わり、劣化につながります。
6．ブラケットを使用する場合、図3のように上方向から引き出してご使用ください。図4のように
 下方向から引き出すように使用すると、ばね部がブラケットの設置面と接触する場合があります。
 また、ばね部がゴミ等の異物を巻き込むと劣化につながります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

定荷重ばね／定荷重ばね用取付ブラケット

定荷重ばね／定荷重ばね用取付ブラケット

    定荷重・定トルクばね CR型

    定荷重・定トルクばね CR型

      ステンレス溝付ベアリング　U溝

      ステンレス溝付ベアリング　U溝

        ツールバランサー（ロープ径2.5mm）

        ツールバランサー（ロープ径2.5mm）

          バランサーユニット（上下トビラ用）

          バランサーユニット（上下トビラ用）

            ミニアチュアカムフォロア CFS/CFSF/CFSFV/CFSV

            ミニアチュアカムフォロア CFS/CFSF/CFSFV/CFSV

              ダブルトーションばね

              ダブルトーションばね

                丸ベルト用アイドラー　ワイドタイプ

                丸ベルト用アイドラー　ワイドタイプ

                  薄板ばね

                  薄板ばね

                    AF-Nシリーズ 門型ジャバラ

                    AF-Nシリーズ 門型ジャバラ

                      平歯車　ベアリング組込タイプ

                      平歯車　ベアリング組込タイプ

                        取付金具

                        取付金具

                          ワンウェイクラッチ

                          ワンウェイクラッチ
                            メーカー ミスミ アキュレイト ミスミ トラスコ中山 ＳＵＳ 日本トムソン サミニ ミスミ ミスミ ナベル ミスミ ミスミ ミスミ
                            通常価格 1,100円～ 4,790円～ 880円～ 4,041円～ 15,602円～ 3,497円～ 298円～ 860円～ - 5,989円～ 1,540円～ 650円 1,310円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 11日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   4日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            材質証明書 対象 - - - - - - - - - - - -

                            定荷重ばね／定荷重ばね用取付ブラケットのレビュー

                            評価 4.5 平均満足度：4.5 15件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              20%
                            3. 星３
                              13%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            スライド昇降のアシスト
                            評価 4.0満足度：4.02020/11/06
                            手動で重量のある機構を昇降させる時に非常に便利です。

                            注意点としては、バネは幅方向にたわもうとするので、薄い隙間に通したりすることは難しいと思います。
                            また、カタログ右下に"図3、図4"として映っていますが、先端の副板とバネを止めるリベットの頭がイメージ図より出っ張っているので、取付方向に注意が必要です。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            引き戸の戻しバネ
                            評価 5.0満足度：5.02017/07/05
                            引き戸の戻しバネとして検討中です。
                            ストロークに対し荷重が一定のため、ダンパーを組み込むと速度一定のスムーズな動作となります。

                            もっと読む 閉じる

                            5人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            カウンターウェイト
                            評価 5.0満足度：5.02019/11/08
                            重力方向の移動で部品の重さを軽減するために使用しています。
                            モータ駆動の場合でも動力部の負荷を軽減するのによいです。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ロボコンで使用するロボットに
                            評価 5.0満足度：5.02019/01/10
                            ワイヤーとモーターを用いた物を掴む機構の戻り動力として使用しました。
                            小型軽量で常に一定の力を出せるので、非常に便利です。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            スライド昇降のアシスト
                            評価 4.0満足度：4.02020/11/06
                            手動で重量のある機構を昇降させる時に非常に便利です。

                            注意点としては、バネは幅方向にたわもうとするので、薄い隙間に通したりすることは難しいと思います。
                            また、カタログ右下に"図3、図4"として映っていますが、先端の副板とバネを止めるリベットの頭がイメージ図より出っ張っているので、取付方向に注意が必要です。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自動機器ユニットに
                            評価 4.0満足度：4.02020/02/27
                            自動機器のユニットの一部に使用しました。
                            品質がとにかく良いです。
                            ブラケットもあるので取り付けも簡単です。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            15件全て見る

                            定荷重ばねカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
