ガススプリング　ガス反力指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-001-2020

数量スライド割引
価格改定

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

ガス反力指定タイプのガススプリングです。ストローク40～150mmからお選びい...

詳細情報を確認する

(i)ご注意

シリンダやロッドに傷や異物が付くと、内部のガスやオイルが漏れる原因となります。傷や異物が付きやすい環境でのご使用はお控えください。その他の注意事項については、こちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定21件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

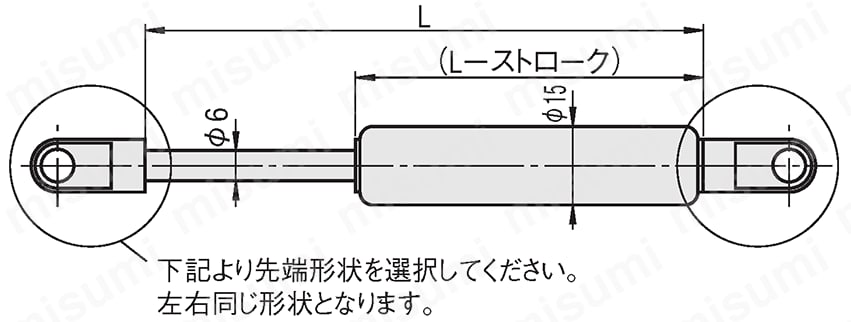

外形図

HFGSS

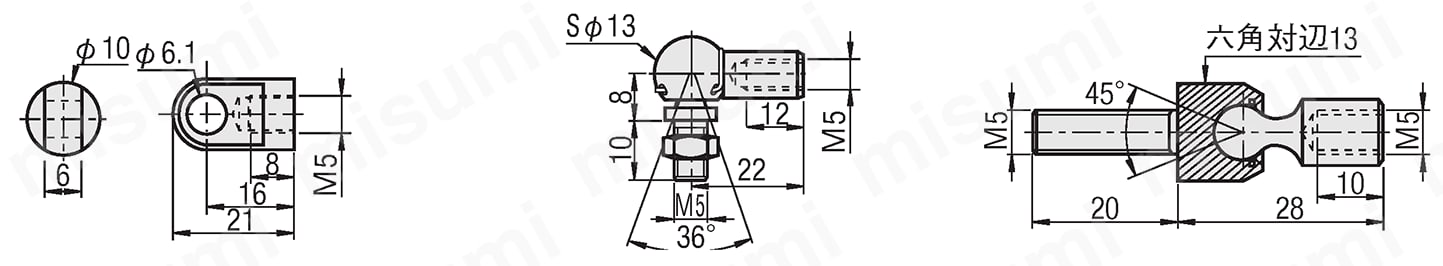

■先端部

A B C

	材質	表面処理
ロッド	合金工具鋼（SKS相当）	ガス軟窒化処理
本体	圧力配管用炭素鋼鋼管（STPG）（DIN規格：St37−2）	黒塗装
クレビス	一般構造用圧延鋼材（SS相当）	亜鉛メッキ
先端部	一般構造用圧延鋼材（SS相当）	亜鉛メッキ
封入ガス	窒素ガス	―

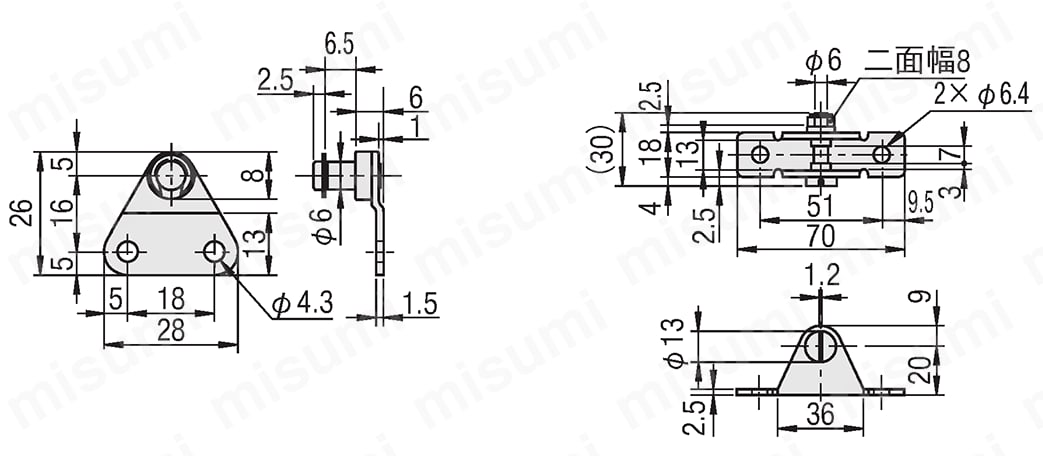

■HFGSS用取付ブラケット

HFBRA HFBRB

	材質	表面処理
ブラケット	一般構造用圧延鋼材（SS相当）	亜鉛メッキ

規格表

型式 − N
Type − 先端形状ストローク
HFGSS − A 60 − N300

型式

HFBRA

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			ガス反力(20℃)N 最大長－5mm時	Lmax	最小長＋5mm時ガス反力変化率	重量 (g)	￥基準単価
Type	先端形状	ストローク					先端形状A	先端形状B	先端形状C
HFGSS	A B C	40	N 20〜400 指定10N単位	106	126%	49	4,730	5,250	7,140
		50		126		55
		60		146		61	4,830	5,360	7,250
		80		186		73
		100		226		84	5,010	5,570	7,460
		120		266		96	5,110	5,670	7,560
		150		326	128%	113

Kgf（荷重）＝N×0.101972
[ ! ]どの角度でもご使用できますが、ロッドを下向きにしての使用を推奨致します。
[ ! ]先端形状 A・B・C は左右同じ形状での販売となります。（金具同梱、お客様組み付け）
[ ! ]HFGSSタイプにおいて、先端形状の異なる(A・B・C) をご購入後、先端部を左右組み替えてご使用できます。(下図参照)
[ ! ]使用温度－20℃～80℃

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	質量(g)	￥基準単価
HFBRA	10	648
HFBRB	55	744

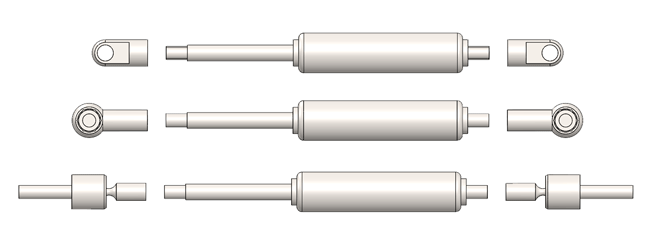

先端部組み合わせ例

HFGSS-A□□‐N□□□

HFGSS-B□□‐N□□□

HFGSS-C□□‐N□□□

[ ! ]先端部は同形状の物が2個同梱されます。

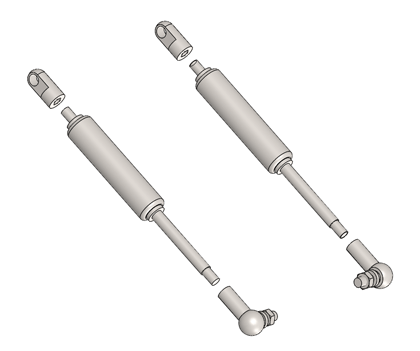

HFGSS-A　+　HFGSS-B　の場合

先端部A

先端部B

[ ! ]HFGSS-A□とHFGSS-B□をご購入の場合、
先端部を左図のように組み替えてご使用できます。

型番リスト

表示件数:

型番	種類	ストローク(mm)	ガススプリング種類	ガス反力（20℃時）最大長-10（5）mm時(N)	最小長 Lmin(mm)	取付ブラケット固定部外径(φ)	使用温度(℃)	材質ロッド	ロッド径 (B)(φ)	ロッド側先端形状	シリンダ側先端形状	材質シリンダ	使用方向範囲	シリンダ径 (A)(φ)	最大長 Lmax(mm)	ブラケット材質	適用	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HFGSS-A40-N[20-400/10]	ガススプリング	40	ガス反力指定タイプ	20 ～ 400	66	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	106	-	-	10	1個	-( - )	30日目
HFGSS-A50-N[20-400/10]	ガススプリング	50	ガス反力指定タイプ	20 ～ 400	76	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	126	-	-	10	1個	-( - )	30日目
HFGSS-A60-N[20-400/10]	ガススプリング	60	ガス反力指定タイプ	20 ～ 400	86	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	146	-	-	10	1個	-( - )	8日目
HFGSS-A80-N[20-400/10]	ガススプリング	80	ガス反力指定タイプ	20 ～ 400	106	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	186	-	-	10	1個	-( - )	8日目
HFGSS-A100-N[20-400/10]	ガススプリング	100	ガス反力指定タイプ	20 ～ 400	126	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	226	-	-	10	1個	-( - )	8日目
HFGSS-A120-N[20-400/10]	ガススプリング	120	ガス反力指定タイプ	20 ～ 400	146	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	266	-	-	10	1個	-( - )	8日目
HFGSS-A150-N[20-400/10]	ガススプリング	150	ガス反力指定タイプ	20 ～ 400	176	-	-20～80	合金工具鋼(SKS相当)	6	A	A	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	326	-	-	10	1個	-( - )	8日目
HFGSS-B40-N[20-400/10]	ガススプリング	40	ガス反力指定タイプ	20 ～ 400	66	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	106	-	-	10	1個	-( - )	60日目
HFGSS-B50-N[20-400/10]	ガススプリング	50	ガス反力指定タイプ	20 ～ 400	76	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	126	-	-	10	1個	-( - )	60日目
HFGSS-B60-N[20-400/10]	ガススプリング	60	ガス反力指定タイプ	20 ～ 400	86	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	146	-	-	10	1個	-( - )	8日目
HFGSS-B80-N[20-400/10]	ガススプリング	80	ガス反力指定タイプ	20 ～ 400	106	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	186	-	-	10	1個	-( - )	8日目
HFGSS-B100-N[20-400/10]	ガススプリング	100	ガス反力指定タイプ	20 ～ 400	126	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	226	-	-	10	1個	-( - )	8日目
HFGSS-B120-N[20-400/10]	ガススプリング	120	ガス反力指定タイプ	20 ～ 400	146	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	266	-	-	10	1個	-( - )	8日目
HFGSS-B150-N[20-400/10]	ガススプリング	150	ガス反力指定タイプ	20 ～ 400	176	-	-20～80	合金工具鋼(SKS相当)	6	B	B	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	326	-	-	10	1個	-( - )	8日目
HFGSS-C40-N[20-400/10]	ガススプリング	40	ガス反力指定タイプ	20 ～ 400	66	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	106	-	-	10	1個	-( - )	60日目
HFGSS-C50-N[20-400/10]	ガススプリング	50	ガス反力指定タイプ	20 ～ 400	76	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	126	-	-	10	1個	-( - )	60日目
HFGSS-C60-N[20-400/10]	ガススプリング	60	ガス反力指定タイプ	20 ～ 400	86	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	146	-	-	10	1個	-( - )	8日目
HFGSS-C80-N[20-400/10]	ガススプリング	80	ガス反力指定タイプ	20 ～ 400	106	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	186	-	-	10	1個	-( - )	8日目
HFGSS-C100-N[20-400/10]	ガススプリング	100	ガス反力指定タイプ	20 ～ 400	126	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	226	-	-	10	1個	-( - )	8日目
HFGSS-C120-N[20-400/10]	ガススプリング	120	ガス反力指定タイプ	20 ～ 400	146	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	266	-	-	10	1個	-( - )	8日目
HFGSS-C150-N[20-400/10]	ガススプリング	150	ガス反力指定タイプ	20 ～ 400	176	-	-20～80	合金工具鋼(SKS相当)	6	C	C	圧力配管用炭素鋼鋼管(STPG)(DIN規格：St37-2)	360°	15	326	-	-	10	1個	-( - )	8日目

基本情報

ガス反力指定タイプのガススプリングです。ストローク40～150mmからお選びいただけます。

(i)ご注意

シリンダやロッドに傷や異物が付くと、内部のガスやオイルが漏れる原因となります。傷や異物が付きやすい環境でのご使用はお控えください。その他の注意事項については、こちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
