【自動】Ｚ軸　リニアボール　－ストローク20~30－

【自動】Ｚ軸　リニアボール　－ストローク20~30－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
87,000円 ～ 183,000円
税込価格
95,700円 ～ 201,300円

【特長】高剛性・幅コンパクトで全長も省スペースな自動Z軸ステージです。

詳細情報を確認する

(i)ご注意

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

外形図・規格表

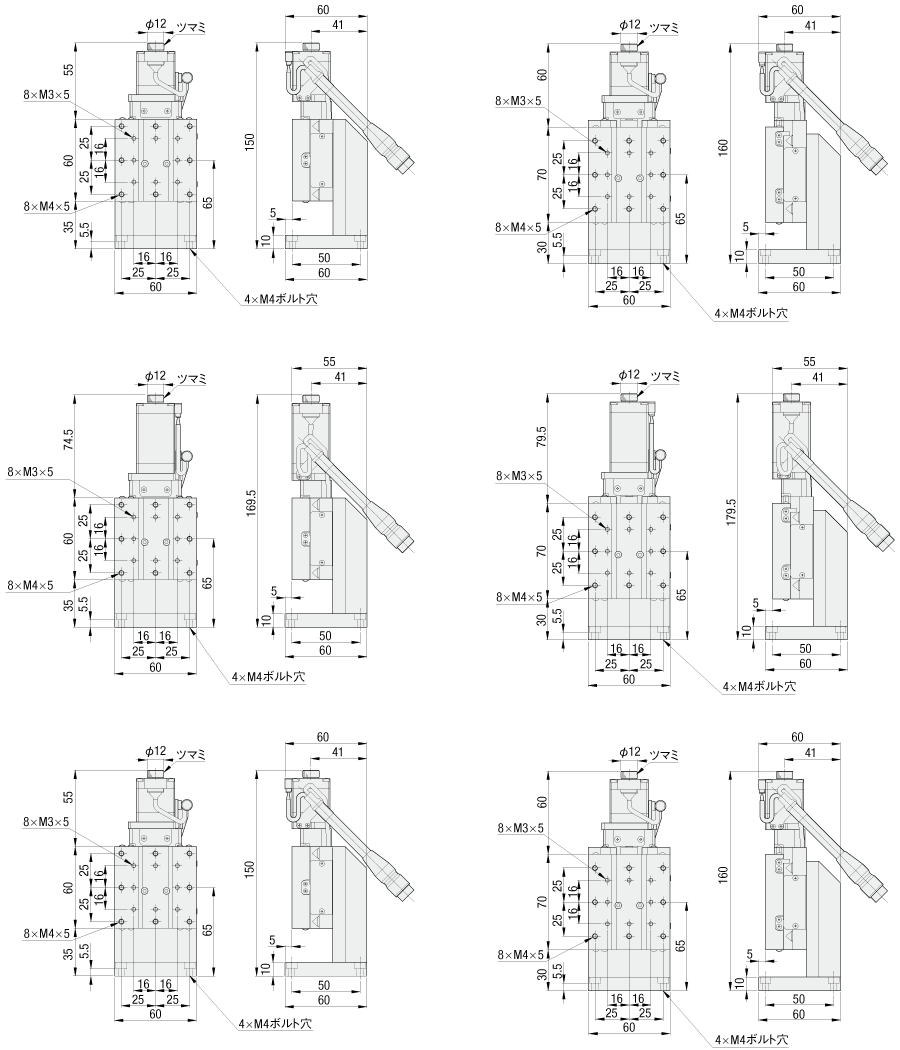

外形図

 自動ステージの技術情報はこちらから【自動】Ｚ軸　リニアボール　－ストローク30～75－:関連画像

ZCV620－C

ZCV630－C

ZCV620－F

ZCV630－F

ZCV620－G

ZCV630－G

[ ! ]モータP選択時の詳細寸法はCADデータにてご確認ください。
[ M ]材　　質　SCM420相当
[ S ]表面処理　無電解ニッケルメッキ
[ A ]付属品　SCB4-10 4本

規格表

型式−モータ−ケーブル
ZCV620
ZCV630		−
−		C
PA		−
−		N
P
型式モータケーブル機械規格精度規格
TypeNo.ステージ面
(mm)		移動量
(mm)		自重＊2
(kg)		一方向位置決め
精度(単軸水平設置時)		ピッチングヨーイング
ZCV620C(標準)
F(高トルク)
G(高分解能)
MA＊1(ブレーキ付)
PA＊1(αステップ)		N(ケーブルなし、別売)
M(ブレーキ付)
P(αステップ用)
[ ! ]モータ・ケーブルの組合せは下表をご参照ください。		60×60201.085μm以内20''以内15''以内
63060×70301.18
＊1モータ選択MA, PAはドライバがセットになっております。ケーブル選択はそれぞれM, Pのみ選択可能で、N（ケーブルなし）は選択できません。
＊2モータ選択C使用時の値です。
[ ! ]モータ種類ごとの外形寸法は、下記「■電気仕様」の表を参照ください。
[ ! ]励磁off時、落下を懸念する場合はブレーキ付モータ（M）もしくは外部ブレーキを検討ください。

概要・仕様

■モータ・ケーブル対応表
モータケーブル
C,F,GN(なし)
MAM
PAP
[ ! ]Ｃ、Ｆ、Ｇ用のケーブルはこちらのMSCB□参照
■最大速度
モータ選択(mm/sec)
C20
F30
G20
MA25
PA40
[ ! ]お客様の使用条件により、速度・位置決め時間は異なりますのでご注意ください。弊社規定の参考値ですので、動作を保証するものではありません。
■共通仕様
送りねじボールねじφ8、リード1
ガイドリニアボールガイド
分解能＊4Full2μm/パルス (1μm/パルス)＊5
Half1μm/パルス (0.5μm/パルス)＊5
マイクロステップ(1/20分割時)0.1μm(0.05μm)
繰り返し位置決め精度±0.5μm以内
耐荷重＊629.4N
ロストモーション1μm以内
バックラッシ1μm以内
真直度3μm以内
平行度15μm以内
運動の平行度10μm以内
■モータ仕様別分解能表
モータCFGMAPA
標準高トルク高分解能ブレーキ付説調レス
分解能リード
1㎜		Full/Half2μm/1μm1μm/0.5μm2μm/1μm1μm（1000P/R設定時）
1~1/250
（16段階）		0.1μm0.05μm0.1μm‐
リード
2㎜		Full/Half4μm/2μm2μm/1μm4μm/2μm2μm（1000P/R設定時）
1~1/250
（16段階）		0.2μm0.1μm0.2μm‐

[ ! ]単軸平置きでの仕様です。
＊4 一つのパルス信号に対するステージの移動量を指します。
※5（）内はモータオプションG（高分解能）選択時の数値です。その他の数値は上部「■モータ仕様別分解能表」を参照ください。
※6 耐荷重は水平面に設置頂いた際のZ方向の値です。

■電気仕様
モ−タCFGMAPA
標準高トルク高分解能ブレーキ付脱調レス
モ−タタイプ5相ステッピングモータ 0.75A/相(オリエンタルモーター(株))αステップモータ
ステップ角度0.72°0.72°0.36°0.72°0.36˚(1000P/R設定時)
取付角寸法28㎜42㎜28㎜
L寸法42㎜61.5㎜42㎜69㎜45㎜
コネクタ受信側適用コネクタHR10A－10P－12S(73)(ヒロセ電機(株))モータ側：5557－06P－210
電磁ブレーキ側：5557－02P－210
(MOLEX)		43020-1000(MOLEX)
センサリミットセンサ有
原点センサフォトマイクロセンサ EE－SX4320(オムロン(株))
近接原点センサ－
電源電圧DC5～24V ±5％
消費電流合計60mA以下
制御出力NPNオープンコレクタ出力 DC30V以下 10mA以下
残留電圧0.3V以下(負荷電流2mAの場合)
出力ロジック検出(遮光)時: 出力トランジスタOFF(導通無し)
[ ! ]センサ型番EE－SX4134は生産終了となり、2018年11月より後続型番はEE－SX4320となります。
■タイミングチャート
(単位：mm）
 座標基準メカリミットCWリミット原点端面
ストローク中心		反端面CCWリミットメカリミット
ZCV620原点復帰11.510.50510.511.5
ZCV630原点復帰16.515.50515.516.5

■推奨の原点復帰方法（MSCTL102を使用した場合）

Type3CCW方向へ検出し、ORG信号のCCWサイドの検出工程を行います。
Type4CW方向へ検出し、ORG信号のCWサイドの検出工程を行います。
Type9Type3の実行後、TIMING信号のCCWサイドの検出工程を行います。
Type10Type４の実行後、TIMING信号のCWサイドの検出工程を行います。
[ ! ] 原点復帰とは、MSCTL102シリーズコントローラを使用しType4の原点復帰を行うことを指します。
[ ! ] 座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
[ ! ] 原点復帰の詳細は（こちら）をご参照ください。

関連部品

[ ! ]コントローラ制御ソフトウェアは[Windows 2000/XP/7/8/10］に対応しております。
[ ! ]自動ステージ用コントローラの取扱説明書は>>こちら
[ ! ]モータ（C,F,G）選択時は自動ステージ用ケーブル（MSCB□）をご利用ください。

型番リスト

表示件数:
  1. 1
型番
モータ・モータ特性
分解能(μm)
テーブル長さ(mm)
ストローク(Z距離)(mm)
最高速度(mm/sec)
ケーブル
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5相ステッピングモータ
2μm
60
20
20
ケーブルなし
10

1個

87,000円( 95,700円 )

8日目

5相ステッピングモータ高トルク
2μm
60
20
30
ケーブルなし
10

1個

90,000円( 99,000円 )

8日目

5相ステッピングモータ高分解能
1μm
60
20
20
ケーブルなし
10

1個

88,000円( 96,800円 )

8日目

5相ステッピングモータブレーキ付き
2μm
60
20
20
5相ステッピングモータブレーキ付き
10

1個

177,000円( 194,700円 )

8日目

αステップモータ
1μm
60
20
20
αステップ用ケーブル
10

1個

155,000円( 170,500円 )

8日目

5相ステッピングモータ
2μm
70
30
20
ケーブルなし
10

1個

93,000円( 102,300円 )

8日目

5相ステッピングモータ高トルク
2μm
70
30
30
ケーブルなし
10

1個

96,000円( 105,600円 )

8日目

5相ステッピングモータ高分解能
1μm
70
30
20
ケーブルなし
10

1個

94,000円( 103,400円 )

8日目

5相ステッピングモータブレーキ付き
2μm
70
30
20
5相ステッピングモータブレーキ付き
10

1個

183,000円( 201,300円 )

8日目

αステップモータ
1μm
70
30
20
αステップ用ケーブル
10

1個

161,000円( 177,100円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】高剛性・幅コンパクトで全長も省スペースな自動Z軸ステージです。

(i)ご注意

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.モータ
CFGMAPA
ZCV62087,00090,00088,000177,000155,000
63093,00096,00094,000183,000161,000

納期

【自動】Ｚ軸　リニアボール:関連画像


出荷日については、コチラをご覧ください。

数量区分標準対応個別対応
小口大口
数 量1〜45
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
