【自動】ＸＹZ軸　リニアボール　－ストローク30～50－

【自動】ＸＹZ軸　リニアボール　－ストローク30～50－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【自動】ＸＹZ軸　リニアボール　－ストローク30～50－
  • 【自動】ＸＹZ軸　リニアボール　－ストローク30～50－
  • 【自動】ＸＹZ軸　リニアボール　－ストローク30～50－
  • 【自動】ＸＹZ軸　リニアボール　－ストローク30～50－
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
291,000円 ～ 762,000円
税込価格
320,100円 ～ 838,200円

【特長】高剛性・幅コンパクトで移動量30～50mmに対応したXYZ軸ステージで...

詳細情報を確認する

  • 種類：
    XYZ軸ステージ
  • 材質：
    SUS440C
  • ガイド：
    リニアボールガイド
  • テーブル送り方式：
    ボールねじ
  • テーブル長さ(mm)：
    60
  • テーブル幅(mm)：
    60
  • Z軸ステージ面：
    垂直
  • 表面処理：
    無電解ニッケルメッキ
  • 透過穴(テーブルセンター穴)：
    なし
  • 耐荷重（範囲）(N)：
    50.1～100
  • 耐荷重(N)：
    68.6
  • 位置決め精度(μm)：
    5
  • テーブル真直度(μm)：
    3
  • モーメント剛性（ピッチング）("/N・cm)：
    0.05
  • モーメント剛性（ヨーイング）("/N・cm)：
    0.05
  • モーメント剛性（ローリング）("/N・cm)：
    0.05
  • センサ：
    リミット（原点はオプション指定可）

(i)ご注意

  • 【仕様変更のご案内】2025年1月出荷分より一部仕様(位置決めピン用穴追加、ベアリングプレート・コネクタケースの形状)が変更されます。
    詳細は[詳細情報]タブの[概要・仕様]にてご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定28件の候補があります。

Loading...

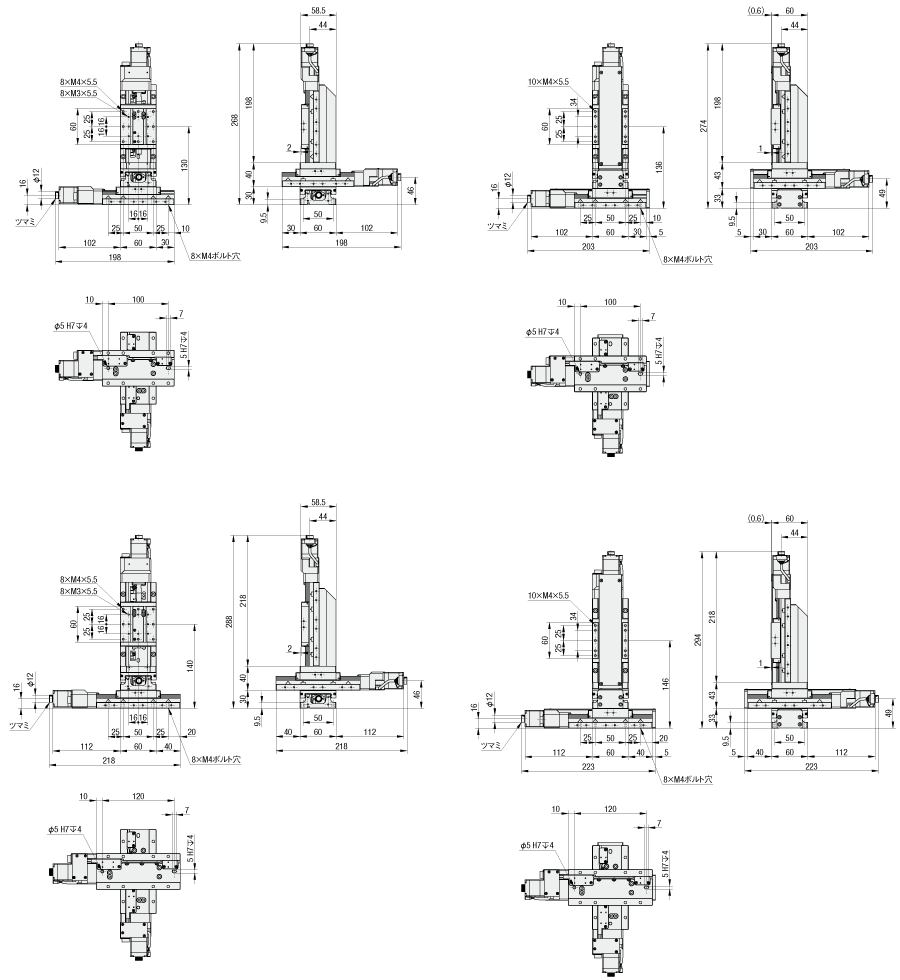

外形図・規格表

●●●:関連画像

XYZCVL630

XYZCVLC630

XYZCVL650

XYZCVLC650

原点センサ取付追加位置（選択）
【自動】ＸＹZ軸　リニアボール　－ストローク30～50－:関連画像
上記はモータCの場合の図です。モータF・G・MA・PA・UA選択時の詳細寸法は、CADデータにてご確認ください。
材　　質　SUS440C相当
表面処理　無電解ニッケルメッキ
付属品　SCB4－14 8本

規格表

型式−リード−センサ−モータ−ケーブル
XYZCVL630−1−N−C−N
型式リード
(mm)		原点センサモータケーブル機械規格精度規格＊4
TypeNo.ステージ面
(mm)		移動量
(mm)		自重
(ｋｇ)＊2		一方向位置決め精度ピッチングヨーイング
XYZCVL
(カバー無)

XYZCVLC
(カバー有)		6301
(リード1mm)		N (センサなし)
1 (CCW右)
2 (CCW左)
3 (中央右)
4 (中央左)
5 (CW右)
6 (CW左)
[ ! ]リミットセンサは内蔵されています。		C(標準)
F(高トルク)
G(高分解能)
MA＊1(ブレーキ付)
PA＊1(αステップ)
UA＊1(サーボモータ、
アンプユニット)		N(ケーブルなし、別売)
M＊1(ブレーキ用)
P＊1(αステップ用)
U＊1 (サーボモータ用)
[ ! ]モータ・ケーブルの組合せは下表をご参照ください。		60×60304.53
(4.71)		5μm以内20''以内15''以内
650504.83
(5.01)
＊1モータ選択MA, PAはドライバ、UAはアンプがセットになります。ケーブルはそれぞれM, P, Uのみ選択可能で、N（ケーブルなし）は選択できません。
＊2モータ選択C使用時の値です。　＊3（）内の数値はカバー付の場合。
＊4単軸（水平置き）での精度仕様となります。
[ ! ]モータ種類ごとの外形寸法はこちらを、原点センサの取り付け位置はこちらを参照。
[ ! ]精度スペックは平軸水平設置での保証となります。

型番リスト

表示件数:
  1. 1
型番
モータ・モータ特性
ストローク(X距離)(mm)
ストローク(Y距離)(mm)
ストローク(Z距離)(mm)
最高速度(mm/sec)
センサ選択
ケーブルオプション
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5相ステッピングモータ
30
30
30
20
1
ケーブルなし
10

1個

306,000円( 336,600円 )

8日目

5相ステッピングモータ
30
30
30
20
2
ケーブルなし
10

1個

306,000円( 336,600円 )

8日目

5相ステッピングモータ
30
30
30
20
3
ケーブルなし
10

1個

306,000円( 336,600円 )

8日目

5相ステッピングモータ
30
30
30
20
4
ケーブルなし
10

1個

306,000円( 336,600円 )

8日目

5相ステッピングモータ
30
30
30
20
5
ケーブルなし
10

1個

306,000円( 336,600円 )

8日目

5相ステッピングモータ
30
30
30
20
6
ケーブルなし
10

1個

306,000円( 336,600円 )

8日目

5相ステッピングモータ
30
30
30
20
N
ケーブルなし
10

1個

291,000円( 320,100円 )

8日目

5相ステッピングモータ
50
50
50
20
1
ケーブルなし
10

1個

318,000円( 349,800円 )

8日目

5相ステッピングモータ
50
50
50
20
2
ケーブルなし
10

1個

318,000円( 349,800円 )

8日目

5相ステッピングモータ
50
50
50
20
3
ケーブルなし
10

1個

318,000円( 349,800円 )

8日目

5相ステッピングモータ
50
50
50
20
4
ケーブルなし
10

1個

318,000円( 349,800円 )

8日目

5相ステッピングモータ
50
50
50
20
5
ケーブルなし
10

1個

318,000円( 349,800円 )

8日目

5相ステッピングモータ
50
50
50
20
6
ケーブルなし
10

1個

318,000円( 349,800円 )

8日目

5相ステッピングモータ
50
50
50
20
N
ケーブルなし
10

1個

303,000円( 333,300円 )

8日目

5相ステッピングモータ
30
30
30
20
1
ケーブルなし
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ
30
30
30
20
2
ケーブルなし
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ
30
30
30
20
3
ケーブルなし
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ
30
30
30
20
4
ケーブルなし
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ
30
30
30
20
5
ケーブルなし
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ
30
30
30
20
6
ケーブルなし
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ
30
30
30
20
N
ケーブルなし
10

1個

321,000円( 353,100円 )

8日目

5相ステッピングモータ
50
50
50
20
1
ケーブルなし
10

1個

348,000円( 382,800円 )

8日目

5相ステッピングモータ
50
50
50
20
2
ケーブルなし
10

1個

348,000円( 382,800円 )

8日目

5相ステッピングモータ
50
50
50
20
3
ケーブルなし
10

1個

348,000円( 382,800円 )

8日目

5相ステッピングモータ
50
50
50
20
4
ケーブルなし
10

1個

348,000円( 382,800円 )

8日目

5相ステッピングモータ
50
50
50
20
5
ケーブルなし
10

1個

348,000円( 382,800円 )

8日目

5相ステッピングモータ
50
50
50
20
6
ケーブルなし
10

1個

348,000円( 382,800円 )

8日目

5相ステッピングモータ
50
50
50
20
N
ケーブルなし
10

1個

333,000円( 366,300円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】高剛性・幅コンパクトで移動量30～50mmに対応したXYZ軸ステージです。

(i)ご注意

  • 【仕様変更のご案内】2025年1月出荷分より一部仕様(位置決めピン用穴追加、ベアリングプレート・コネクタケースの形状)が変更されます。
    詳細は[詳細情報]タブの[概要・仕様]にてご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■自動ステージ本体価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.モータ
CFGMAPAUA
XYZCVL630291,000300,000294,000561,000495,000705,000
650303,000312,000306,000573,000507,000717,000
XYZCVLC630321,000330,000324,000591,000525,000735,000
650333,000342,000336,000603,000537,000747,000
■センサ価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
センサ￥基準単価
N0
1～6＋15,000

納期

【自動】ＸＹZ軸　リニアボール　－ストローク30～50－:関連画像
数量区分標準対応個別対応
小口大口
数 量12〜
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■モータ・ケーブル対応表
モータケーブル
C,F,GN(なし)
MAM
PAP
UAU
C、F、G用のケーブルはこちらのMSCB□参照
■最大速度
モータ選択(mm/sec)
C20
F30
G15
MA25
PA40
UA50
お客様の使用条件により、速度・位置決め時間は異なりますのでご注意ください。
弊社規定の参考値ですので、動作を保証するものではありません。
■共通仕様
送りねじボールねじφ8、リード1
ガイドリニアボールガイド
分解能Full2μm
Half1μm
マイクロステップ(1/20分割時)0.1μm
繰り返し位置決め精度±0.5μm以内
耐荷重＊568.6N
ロストモーション1μm以内
バックラッシ1μm以内
真直度3μm以内
平行度15μm以内
運動の平行度10μm以内
【自動】ＸＹZ軸　リニアボール　－ストローク30～50－:関連画像数値はモータによって異なります。詳細はこちらを参照。
単軸平置きの仕様となります。
＊5 耐荷重はZ軸での値です。
■電気仕様
モータCFGMAPAUA
標準高トルク高分解能ブレーキ付脱調レス高速
モータタイプ5相ステッピングモータ 0.75A/相αステップモータACサーボモータ
ステップ角度0.72°0.72°0.36°0.72°0.36°
(1000P/R設定時)		22ビットエンコーダ
(4194304P/R)
コネクタ受信側適用コネクタHR10A－10P－12S(73) (ヒロセ電機(株))モータ側：5559-06P-210
電磁ブレーキ側：5559-02P-210
(MOLEX)		43020-1000
(MOLEX)		モータケーブル　JN4FT04SJ1－R
(日本航空電子工業(株))
エンコーダ　1674320－1
(タイコエレクトロニクスジャパン(同))
センサリミットセンサ有
原点センサ無し(センサオプション時、フォトマイクロセンサ型番PM-L25(パナソニック インダストリー株式会社)
近接原点センサ－
電源電圧DC5～24V　±10%
消費電流45mA以下(一つのセンサあたり　15mA以下)
制御出力NPNオープンコレクタ出力 DC30V以下 50mA以下
残留電圧2V以下(負荷電流50mAの場合)　残留電圧1V以下(負荷電流16mAの場合)
出力ロジック検出(遮光)時は出力トランジスタOFF(導通無し)
センサ型番PM－□24は生産終了となり、2017年4月より後続型番はPM－□25となります。
■タイミングチャート
【自動】ＸＹZ軸　リニアボール　－ストローク30～50－:関連画像
(単位: mm)CW方向【自動】ＸＹZ軸　リニアボール　－ストローク30～50－:関連画像CCW方向
 座標基準メカリミットCWリミットCCWリミットメカリミット
XYZCVL□630ストローク中心17.515.515.517.5
XYZCVL□650ストローク中心27.525.525.527.5
[ ! ]座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
[ ! ]原点復帰の詳細は（こちら）をご参照ください。
■推奨の原点復帰方法（MSCTL102を使用した場合）
Type5CCW方向へ検出し、CCWLS信号のCWサイドの検出工程を行います。
Type6CW方向へ検出し、CWLS信号のCCWサイドの検出工程を行います。
Type11Type5の実行後、TIMING信号のCCWサイドの検出工程を行います。
Type12Type6の実行後、TIMING信号のCWサイドの検出工程を行います。
