【自動】XY軸クロスローラ式

【自動】XY軸クロスローラ式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
230,000円 ～ 376,000円
税込価格
253,000円 ～ 413,600円

【特長】コンパクト・高精度なクロスローラ式の自動XY軸ステージです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

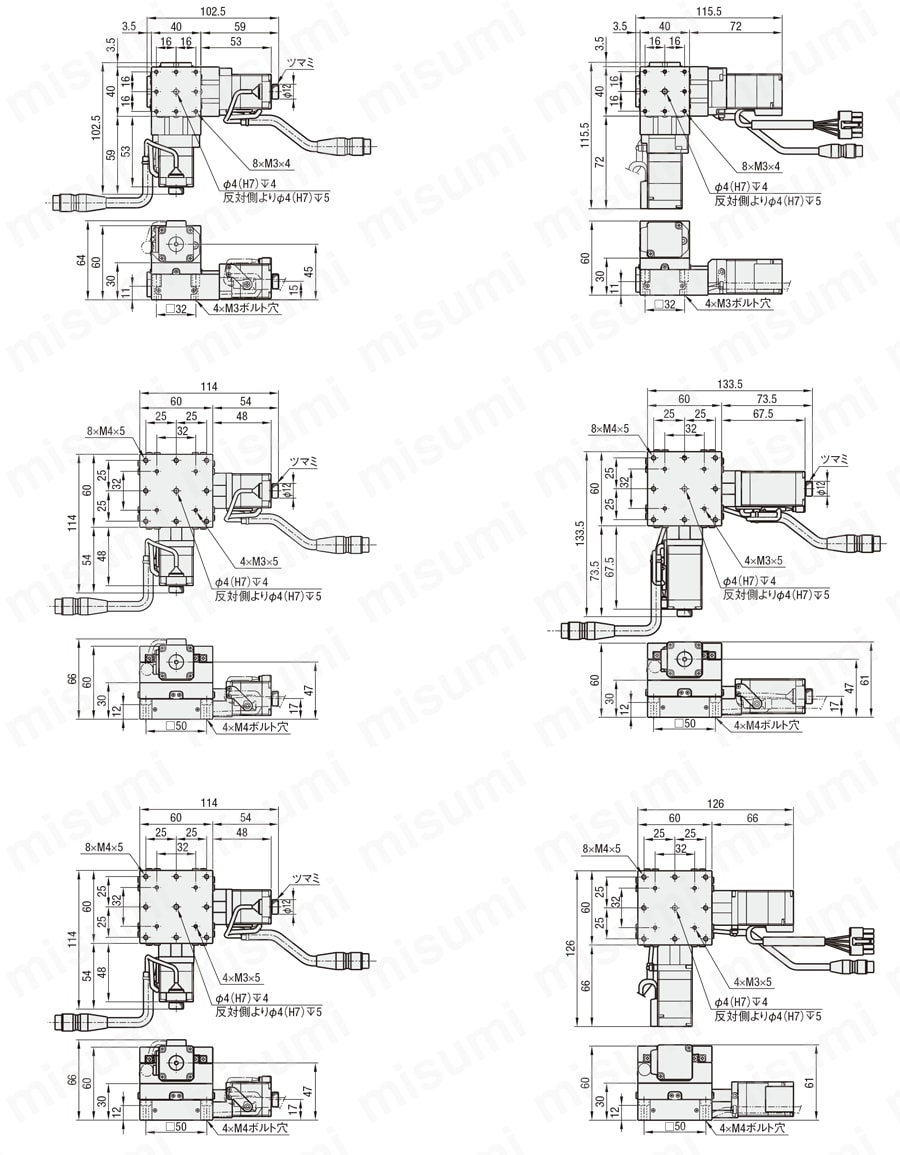

外形図・規格表

XYCR415－C XYCR415－PA XYCR620－C XYCR620－F XYCR620－G XYCR620－PA 【自動】XY軸クロスローラ式:関連画像
[ ! ]詳細寸法はCADデータでご確認ください。
材　　質　アルミ合金
表面処理　黒アルマイト
付属品　XYCR415：SCB3－16　4本
XYCR620：SCB4－16　4本

規格表

型式−モータ−ケーブル
XYCR415−C−N
型式モータケーブル機械規格精度規格＊2
TypeNo.ステージ面
(mm)		移動量
(mm)		自重＊1
(ｋｇ)		一方向
位置決め精度		モーメント剛性("/N・cm)ピッチングヨーイング
ピッチングヨーイングローリング
XYCR415C(標準)
PA＊(αステップ)		N(ケーブルなし、別売)
P*(αステップ用ケーブル)
別売のケーブルについては
こちらのMSCB□選定をご
参照ください。		40×40150.610μm以内0.330.440.3725"以内20"以内
620C(標準)
F(高トルク)
G(高分解能)
PA＊(αステップ)		60×60200.95μm以内0.150.120.0720"以内15"以内
＊モータ選択PAはドライバがセットになっております。ケーブル選択はPのみ選択可能で、N（ケーブルなし）は選択できません。
＊1モータ選択C使用時の値です。
＊2一方向位置決め精度、モーメント剛性は一軸での精度規格となります。

型番リスト

表示件数:
  1. 1
型番
モータ・モータ特性
分解能(μm)
テーブル長さ(mm)
テーブル幅(mm)
ストローク(X距離)(mm)
ストローク(Y距離)(mm)
最高速度(mm/sec)
位置決め精度(μm)
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
ケーブル
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5相ステッピングモータ
2μm
40
40
15
15
10
10
0.33
0.44
0.37
ケーブルなし
10

1個

230,000円( 253,000円 )

8日目

αステップモータ
1μm
40
40
15
15
10
10
0.33
0.44
0.37
αステップ用ケーブル
10

1個

376,000円( 413,600円 )

8日目

5相ステッピングモータ
2μm
60
60
20
20
20
5
0.15
0.12
0.07
ケーブルなし
10

1個

230,000円( 253,000円 )

8日目

5相ステッピングモータ高トルク
2μm
60
60
20
20
20
5
0.15
0.12
0.07
ケーブルなし
10

1個

236,000円( 259,600円 )

8日目

5相ステッピングモータ高分解能
1μm
60
60
20
20
20
5
0.15
0.12
0.07
ケーブルなし
10

1個

230,000円( 253,000円 )

8日目

αステップモータ
1μm
60
60
20
20
20
5
0.15
0.12
0.07
αステップ用ケーブル
10

1個

376,000円( 413,600円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】コンパクト・高精度なクロスローラ式の自動XY軸ステージです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.モータ
CFGPA
XYCR415230,000－－376,000
620230,000236,000230,000376,000

納期

【自動】XY軸クロスローラ式:関連画像


出荷日については、コチラをご覧ください。

数量区分標準対応個別対応
小口大口
数 量1〜34〜
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

概要・仕様

仕様・概要

■モータ・ケーブル対応表

モータケーブル
C,F,GN(なし)
PAP
C, F, G用のケーブルはこちらのMSCB□参照。

■最大速度
No.モータ選択(mm/sec)
415C10
PA10
620C20
F20
G20
PA20

お客様の使用条件により、速度・位置決め時間は異なりますのでご注意ください。
弊社規定の参考値ですので、動作を保証するものではありません。

■共通仕様
No.415620
送りねじボールねじφ6、リード1ボールねじφ8、リード1
ガイドクロスローラガイド
繰り返し位置決め精度±0.2μm以内
耐荷重＊344.1N
ロストモーション1μm以内
平行度30μm以内
真直度3μm以内
運動の平行度10μm以内
一軸での仕様となります。
＊3耐荷重はXY軸での値です。

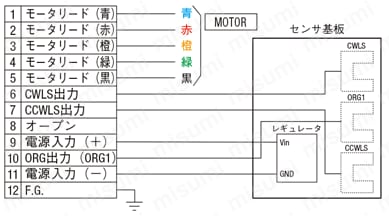

■コネクタピン配列
・モーターコード：C（標準）・F（高トルク）・G（高分解能）
　共通コネクタピン配列
【自動】XY軸クロスローラ式:関連画像
■配線図


【自動】XY軸クロスローラ式:関連画像
・モーターコード：PA（aステップ）

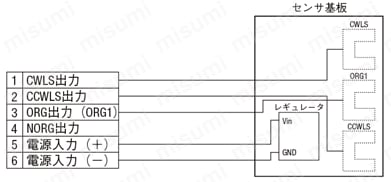

　モーターケーブル型番：CC030VA2R2　センサピン配列
【自動】XY軸クロスローラ式:関連画像
■センサ結線図

【自動】XY軸クロスローラ式:関連画像
■電気仕様
モータ選択CFGPA
標準高トルク高分解能脱調レス
モータタイプ5相ステッピングモータ 0.75A/相αステップモータ
型式C005C－90215P－1PK525HPB－C1PK523HPMB－C1ARM24SAK
ステップ角度0.72°0.72°0.36°0.36°(1000P/R設定時)
ドライバ型式－ARD－K
分解能(パルス)Full/Half2μm/1μm2μm/1μm1μm/0.5μm1μm(1000P/R設定時)
マイクロステップ0.1μm(1/20分割時)0.1μm(1/20分割時)0.05μm(1/20分割時)－
コネクタ型式HR10A－10J－12P(73) ヒロセ電機(株)HR10A－7J－6P(73) ヒロセ電機(株)
受側適合コネクタHR10A－10P－12S(73) ヒロセ電機(株)HR10A－7P－6S(73) ヒロセ電機(株)
センサリミットセンサ有
原点センサ(ORG1)有
スリット原点センサ(ORG2)無
型式フォトマイクロセンサ EE－SX4320 オムロン(株)
電源電圧DC5～24V ±10％
消費電流60mA以下
制御出力NPNオープンコレクタ出力 DC5～24V 8mA以下
残留電圧0.3V以下 (負荷電流2mA時)
出力ロジック検出(遮光)時：出力トランジスタOFF(非導通)
センサ型番EE－SX4134は生産終了となり、2018年11月より後続型番はEE－SX4320となります。

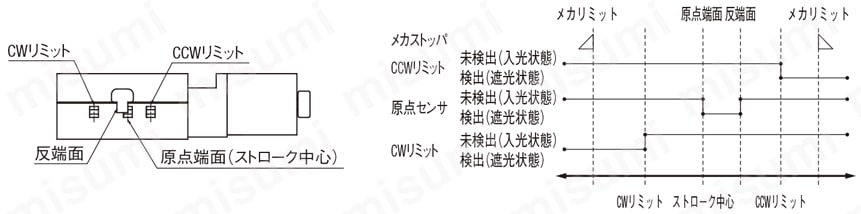

■タイミングチャート
【自動】XY軸クロスローラ式:関連画像

CW方向【自動】XY軸クロスローラ式:関連画像CCW方向

移動量（mm）座標基準メカリミットCWリミット原点端面
ストローク中心		反端面CCWリミットメカリミット
15原点復帰位置8.57.7027.78.5
20原点復帰位置1110.50510.511
[ ! ]原点復帰はMSCTL102/112シリーズコントローラを用いて原点復帰タイプ4を行った場合。
[ ! ]座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
[ ! ]原点復帰の詳細は（こちら）をご参照ください。
