アルミ蝶番 ショートタイプ・ロングタイプ

アルミ蝶番 ショートタイプ・ロングタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
410円 ～ 2,488円
税込価格
451円 ～ 2,737円

羽根がショートタイプ・ロングタイプの2タイプから選定できるアルミ製の蝶番です。...

詳細情報を確認する

(i)ご注意

  • 規格表内の赤文字は2024年11月に追加した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易手動特性検査機構

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定176件の候補があります。

Loading...

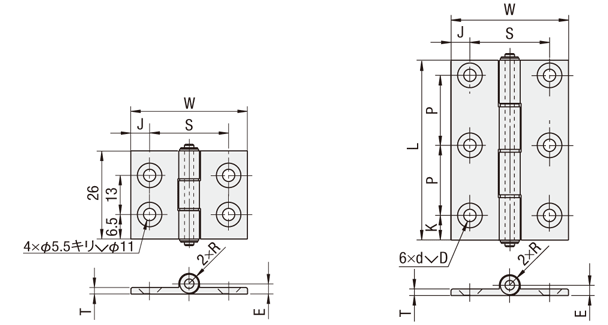

外形図・規格表


アルミ蝶番　ショートタイプ・ロングタイプ:関連画像 ショートタイプ
HHPSNC
（白アルマイト）
HHPBSNC
（黒アルマイト） ロングタイプ
HHPSNL
（白アルマイト）
HHPBSNL
（黒アルマイト）
[ M ]材質　本体：A6063S−T5　　ブッシュ：ポリアセタール
[ S ]表面処理：アルマイト処理


規格表

型式
HHPSNC6
■ショートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式＊許容荷重質量
g		WJSTER適用ボルト・ナット白アルマイト黒アルマイト
ボルト個数ナット個数￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo．kgN1〜8コ9〜1001〜8コ9〜100
HHPSNC
HHPBSNC
(黒アルマイト)		5109819367.5213.555皿ボルト5−84HNTT5−54373352520494
624488325.55.5皿ボルト5−10HNTU6−5436415588557
827621042皿ボルト5−12HNTU8−5467441641609
8−4515147368016.5474.5皿ボルト5−15530504693656
＊許容荷重は2個使用の数値です。[ ! ]845の同一角数フレーム同士の平行接続は45角のみ可能です。
■ロングタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式＊許容荷重質量
g		LWKPJSd
キリ		D
皿ザグリ		TER適用ボルト・ナット白アルマイト黒アルマイト
ボルト個数ナット個数￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo．kgN1〜8コ9〜1001〜8コ9〜100
HHPSNL
HHPBSNL
(黒アルマイト)		5151474966368257.5215.5113.555皿ボルト5−86HNTT5−56525499756719
66978489308326.5135.55.5皿ボルト6−10HNTT6−6683646935887
81061136213.5431042皿ボルト6−12HNTT8−6746709998945
8−45232201448016.5474.5皿ボルト6−158728241,2081,145
＊許容荷重は2個使用の数値です。[ ! ]8－45の同一角数フレーム同士の平行接続は45角のみ可能です。


追加工

注文例

型式－追加工型番
HHPSNC5
HHPSNL8-45		－
－		SET
SSP
AlterationsCodeSpec.
適用ボルト
ナットセット		SET
SEP
SEU
SST
SSP
SSU
CET
CEP
CEU
CST
CSP
CSU		蝶番をアルミフレームに
取り付ける際の適用ボルト
とナットをセットにします。
（蝶番価格に加算)		Codeボルトナット
Type材質SpecType材質Spec
SETFB鉄六角穴付ボルトHNTT＊鉄先入れナット
SEPHNTP 後入れバネナット
SEUHNTU 先入れバネナット
SSTSHFBSステンレスHNTTSN＊ステンレス先入れナット
SSPSHNTP 後入れバネナット
SSUSHNTU 先入れバネナット
CETBFBJ鉄十字穴付ボルトHNTT＊鉄先入れナット
CEPHNTP 後入れバネナット
CEUHNTU 先入れバネナット
CSTSFBJステンレスHNTTSN＊ステンレス先入れナット
CSPSHNTP 後入れバネナット
CSUSHNTU 先入れバネナット
＊HHPSNC及びHHPBSNCの先入れナットは５シリーズを除きHNTUまたはSHNTUとなります。
蝶番No.￥/1Code
SETSEPSEUSSTSSPSSUCETCEPCEUCSTCSPCSU
HHPSNC
HHPBSNC		5211275-275586-551597-574662-
6224287-340569-557609-756650-
8263460-375565-656580-768600-
8-45263460-375565-656580-768600-
HHPSNL
HHPBSNL		52954104463818729858268979328619961,107
63094334694599141,0788559329678729851,148
83594695094719491,0898799671,0089021,0201,159
8-453594695094719721,1138799671,0089021,0201,159

技術情報

■蝶番の許容荷重の考え方
記載の許容荷重は2個使用時となっており、標準的な使用方法での扉の質量となります。
標準的な使用方法とは、縦使いした場合で図1のように蝶番2個の取付ピッチをA、蝶番の回転軸中心から扉重心位置までの距離をBとし、
A＝2×Bとなるように取り付けた場合の目安となります。
図2のように縦使いをした場合は取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。こちらも蝶番を2個使用した場合の値です。
※記載値はあくまで参考扉質量であり、保証値ではありません。ご参考の上、お客様にて仕様用途を加味した上でご選定いただくようお願いいたします。

●●●:関連画像

（図1：縦使い）

●●●:関連画像

（図2：横使い）

■取付について
蝶番を3個以上取り付ける際は、必ず各蝶番の軸が同一線上になるように取り付けてください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
特性
フレームNo.
幅
長さ
表面処理
ピッチ(幅)
ピッチ(長さ)
許容荷重(N)
セット品
セット品詳細
穴数
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
無し
単品(ボルト・ナットセット無し)
2
10

1個

572円( 629円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
CEP(十字穴付皿ボルト・後入れバネナットセット)
2
10

1個

1,169円( 1,286円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
CET(十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,123円( 1,235円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
CSP(ステンレス十字穴付皿ボルト・後入れバネナットセット)
2
10

1個

1,234円( 1,357円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
CST(ステンレス十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,146円( 1,261円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
SEP(六角穴付皿ボルト・後入れバネナットセット)
2
10

1個

847円( 932円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
SET(六角穴付皿ボルト・先入れナットセット)
2
10

1個

783円( 861円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
SSP(ステンレス六角穴付皿ボルト・後入れバネナットセット)
2
10

1個

1,158円( 1,274円 )

在庫品1日目

当日出荷可能

ショートタイプ
5、5
36
26
黒アルマイト処理
21
13
98
ボルト・ナットセット
SST(ステンレス六角穴付皿ボルト・先入れナットセット)
2
10

1個

847円( 932円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
無し
単品(ボルト・ナットセット無し)
2
10

1個

647円( 712円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
CEP(十字穴付皿ボルト・後入れバネナットセット)
2
10

1個

1,256円( 1,382円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
CET(十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,204円( 1,324円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
CSP(ステンレス十字穴付皿ボルト・後入れバネナットセット)
2
10

1個

1,297円( 1,427円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
CST(ステンレス十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,403円( 1,543円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
SEP(六角穴付皿ボルト・後入れバネナットセット)
2
10

1個

934円( 1,027円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
SET(六角穴付皿ボルト・先入れナットセット)
2
10

1個

871円( 958円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
SSP(ステンレス六角穴付皿ボルト・後入れバネナットセット)
2
10

1個

1,216円( 1,338円 )

在庫品1日目

当日出荷可能

ショートタイプ
6、6
48
26
黒アルマイト処理
32
13
98
ボルト・ナットセット
SST(ステンレス六角穴付皿ボルト・先入れナットセット)
2
10

1個

987円( 1,086円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
無し
単品(ボルト・ナットセット無し)
2
10

1個

705円( 776円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
無し
単品(ボルト・ナットセット無し)
2
10

1個

762円( 838円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
CEP(十字穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,342円( 1,476円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
CET(十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,418円( 1,560円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
CSP(ステンレス十字穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,362円( 1,498円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
CST(ステンレス十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,530円( 1,683円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
SEP(六角穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,222円( 1,344円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
SET(六角穴付皿ボルト・先入れナットセット)
2
10

1個

1,025円( 1,128円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
SSP(ステンレス六角穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,342円( 1,476円 )

在庫品1日目

当日出荷可能

ショートタイプ
8-45、8-45
80
26
黒アルマイト処理
47
13
147
ボルト・ナットセット
SST(ステンレス六角穴付皿ボルト・先入れナットセット)
2
10

1個

1,137円( 1,251円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
CEP(十字穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,285円( 1,414円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
CET(十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,361円( 1,497円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
CSP(ステンレス十字穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,305円( 1,436円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
CST(ステンレス十字穴付皿ボルト・先入れナットセット)
2
10

1個

1,473円( 1,620円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
SEP(六角穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,165円( 1,282円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
SET(六角穴付皿ボルト・先入れナットセット)
2
10

1個

968円( 1,065円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
SSP(ステンレス六角穴付皿ボルト・後入れバネナットセット)
2
-

1個

1,270円( 1,397円 )

在庫品1日目

当日出荷可能

ショートタイプ
8、8
62
26
黒アルマイト処理
42
13
98
ボルト・ナットセット
SST(ステンレス六角穴付皿ボルト・先入れナットセット)
2
10

1個

1,080円( 1,188円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
無し
単品(ボルト・ナットセット無し)
3
10

1個

832円( 915円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
CEP(十字穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,729円( 1,902円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
CET(十字穴付皿ボルト・先入れナットセット)
3
10

1個

1,658円( 1,824円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
CEU(十字穴付皿ボルト・先入れバネナットセット)
3
10

1個

1,764円( 1,940円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
CSP(ステンレス十字穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,828円( 2,011円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
CST(ステンレス十字穴付皿ボルト・先入れナットセット)
3
10

1個

1,693円( 1,862円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
CSU(ステンレス十字穴付皿ボルト・先入れバネナットセット)
3
10

1個

1,939円( 2,133円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
SEP(六角穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,242円( 1,366円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
SET(六角穴付皿ボルト・先入れナットセット)
3
10

1個

1,127円( 1,240円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
SEU(六角穴付皿ボルト・先入れバネナットセット)
3
10

1個

1,278円( 1,406円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
SSP(ステンレス六角穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,704円( 1,874円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
SST(ステンレス六角穴付皿ボルト・先入れナットセット)
3
10

1個

1,213円( 1,334円 )

在庫品1日目

当日出荷可能

ロングタイプ
5、5
36
66
黒アルマイト処理
21
25
147
ボルト・ナットセット
SSU(ステンレス六角穴付皿ボルト・先入れバネナットセット)
3
10

1個

1,817円( 1,999円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
無し
単品(ボルト・ナットセット無し)
3
10

1個

1,029円( 1,132円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
CEP(十字穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,961円( 2,157円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
CET(十字穴付皿ボルト・先入れナットセット)
3
10

1個

1,884円( 2,072円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
CEU(十字穴付皿ボルト・先入れバネナットセット)
3
10

1個

1,996円( 2,196円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
CSP(ステンレス十字穴付皿ボルト・後入れバネナットセット)
3
10

1個

2,014円( 2,215円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
CST(ステンレス十字穴付皿ボルト・先入れナットセット)
3
10

1個

1,901円( 2,091円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
CSU(ステンレス十字穴付皿ボルト・先入れバネナットセット)
3
10

1個

2,177円( 2,395円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
SEP(六角穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,462円( 1,608円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
SET(六角穴付皿ボルト・先入れナットセット)
3
10

1個

1,338円( 1,472円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
SEU(六角穴付皿ボルト・先入れバネナットセット)
3
10

1個

1,498円( 1,648円 )

在庫品1日目

当日出荷可能

ロングタイプ
6、6
48
78
黒アルマイト処理
32
30
147
ボルト・ナットセット
SSP(ステンレス六角穴付皿ボルト・後入れバネナットセット)
3
10

1個

1,943円( 2,137円 )

在庫品1日目

当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

羽根がショートタイプ・ロングタイプの2タイプから選定できるアルミ製の蝶番です。
表面処理もアルミフレームに合わせて、白アルマイト・黒アルマイトの2種ご用意しております。

(i)ご注意

  • 規格表内の赤文字は2024年11月に追加した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1～100101～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

アルミ蝶番 ショートタイプ・ロングタイプ

アルミ蝶番 ショートタイプ・ロングタイプ

    【クリーン洗浄品】アルミ蝶番　ショートタイプ・ロングタイプ

    【クリーン洗浄品】アルミ蝶番　ショートタイプ・ロングタイプ

      アルミ抜差し蝶番　ザグリ穴タイプ

      アルミ抜差し蝶番　ザグリ穴タイプ

        アルミ蝶番 極低頭ボルトタイプ

        アルミ蝶番 極低頭ボルトタイプ

          【クリーン洗浄品】アルミ蝶番極低頭ボルトタイプ

          【クリーン洗浄品】アルミ蝶番極低頭ボルトタイプ

            トルク蝶番 トルク調整タイプ

            トルク蝶番 トルク調整タイプ

              トルク蝶番　トルク固定タイプ

              トルク蝶番　トルク固定タイプ

                ステンレス抜差し蝶番　簡単抜差しタイプ

                ステンレス抜差し蝶番　簡単抜差しタイプ

                  【クリーン洗浄品】トルク蝶番　トルク調整タイプ

                  【クリーン洗浄品】トルク蝶番　トルク調整タイプ

                    アルミ蝶番・異形アルミ蝶番

                    アルミ蝶番・異形アルミ蝶番

                      【クリーン洗浄品】アルミ蝶番/アルミ異形蝶番

                      【クリーン洗浄品】アルミ蝶番/アルミ異形蝶番

                        アルミ抜差し蝶番

                        アルミ抜差し蝶番

                          アルミ蝶番 長穴タイプ

                          アルミ蝶番 長穴タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 410円～ 1,790円～ 457円～ 439円～ 2,500円～ 1,000円～ 567円～ 595円～ 2,650円～ 416円～ 1,260円～ 560円～ 462円～
                            通常出荷日 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 非磁性 - - 非磁性 - 非磁性 低発塵 / 導電性・帯電防止 / 非磁性 / 耐熱性 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 - 非磁性 - 非磁性 非磁性
                            詳細材質 A6063 A6063 ADC12 A6063 A6063 A6063 SUS304 SUS304 A6063 A6063 A6063 A6063 A6063
                            種類 平蝶番 平蝶番 抜差し蝶番 平蝶番 平蝶番 平蝶番 平蝶番 抜差し蝶番 平蝶番 平蝶番 平蝶番 抜差し蝶番 平蝶番
                            洗浄方法 洗浄無し - - 洗浄無し - 洗浄無し - - - 洗浄無し - 洗浄無し 洗浄無し

                            アルミ蝶番 ショートタイプ・ロングタイプのレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            検査治具に
                            評価 4.0満足度：4.02017/08/22
                            2つ孔タイプはガタがでるが3つ孔タイプはガタが少なく、比較的繰り返し精度の必要なものにも使える。
                            簡易的な治具や試作品などに。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            安全カバー扉の可動部
                            評価 5.0満足度：5.02022/09/12
                            安全カバーの開閉扉部に標準部品として、3つ穴タイプを使用しています。耐久性も問題なく使用できています。値段も安価なのでこれからも継続して使用していきたいと考えています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            アルミフレーム用蝶番カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
