ミスミ

ミスミ

ストップ蝶番

ストップ蝶番

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ストップ蝶番
  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
567円 ～ 1,599円
税込価格
624円 ～ 1,759円

【特長】・特定の角度以上は開かない構造のアルミ製蝶番です・表面処理は白アルマイ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ステー式扉開閉機構

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定372件の候補があります。

Loading...

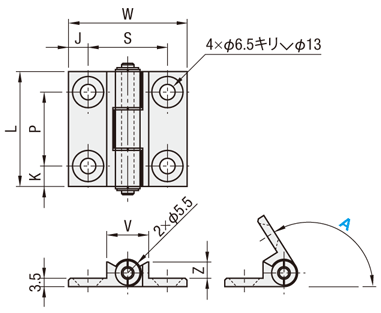

外形図・規格表


HHPSNH（白アルマイト）
HHPBSNH（黒アルマイト）
ストップ蝶番:関連画像
[ M ]材質　本体：A6063−T5　　ブッシュ：ポリアセタール
[ S ]表面処理：アルマイト処理
蝶番の取り付け先がパネル等の場合は、こちらの蝶番用ナットがおすすめです。


規格表

型式−角度
HHPSNH6 −150
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A
(角度)		＊許容荷重質量
g		LWKPJSVZ適用ボルト・ナット白アルマイト黒アルマイト
ボルト個数ナット個数￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo．kgN1〜8コ9〜501〜8コ9〜50
HHPSNH
(白アルマイト)
HHPBSNH
(黒アルマイト)		612010983747488.530832176.8皿ボルト6−104HNTT6−64515462667599
135365.4515462667599
150354.2515462667599
8120109858636213371042217.3皿ボルト6−124HNTT8−64578515751669
135565.8578515751669
150554.5578515751669
＊許容荷重は2個使用の数値です。


追加工

注文例

型式－角度－追加工型番
HHPSNH6
HHPSNH8		－
－		120
135		－
－		CST
PSEU5
AlterationsCodeSpec.
適用ボルト
ナットセット		SET
SEP
SEU
SST
SSP
SSU
CET
CEP
CEU
CST
CSP
CSU		蝶番をアルミフレームに
取り付ける際の適用ボルト
とナットをセットにします。
（蝶番価格に加算）		Codeボルトナット
Type材質SpecType材質Spec
SETFB鉄六角穴付ボルトHNTT鉄先入れナット
SEPHNTP後入れバネナット
SEUHNTU先入れバネナット
SSTSHFBSステンレスHNTTSNステンレス先入れナット
SSPSHNTP後入れバネナット
SSUSHNTU先入れバネナット
CETBFBJ鉄十字穴付ボルトHNTT鉄先入れナット
CEPHNTP後入れバネナット
CEUHNTU先入れバネナット
CSTSFBJステンレスHNTTSNステンレス先入れナット
CSPSHNTP後入れバネナット
CSUSHNTU先入れバネナット

蝶番No.￥/1Code
SETSEPSEUSSTSSPSSUCETCEPCEUCSTCSPCSU
HHPSNH
HHPBSNH		6224287310339609720568620644586655767
8263310340375632726586644673603680773
AlterationsCodeSpec.
適用ボルト
パネル用ナット
セット		PSET□
PSEP□
PSEU□
PSST□
PSSP□
PSSU□
PCET□
PCEP□
PCEU□
PCST□
PCSP□
PCSU□		蝶番をアルミフレームと
パネルに取り付ける際の
適用ボルトとナット、パネル
用ナットをセットにします。
ボルトは使用するパネル
板厚（3・5・8より選択
可）に応じたサイズ、
パネル用ナットは蝶番に
応じたサイズとなります。
（蝶番価格に加算）		Code板厚ボルトナットパネル用ナット
Type材質SpecType材質SpecType材質
PSET3
5
8		FB鉄六角穴付ボルトHNTT鉄先入れナットHHPNTステンレス
PSEPHNTP後入れバネナット
PSEUHNTU先入れバネナット
PSSTSHFBSステンレスHNTTSNステンレス先入れナット
PSSPSHNTP後入れバネナット
PSSUSHNTU先入れバネナット
PCETBFBJ鉄十字穴付ボルトHNTT鉄先入れナット
PCEPHNTP後入れバネナット
PCEUHNTU先入れバネナット
PCSTSFBJステンレスHNTTSNステンレス先入れナット
PCSPSHNTP後入れバネナット
PCSUSHNTU先入れバネナット

蝶番No.板厚￥/1Code
PSETPSEPPSEUPSSTPSSPPSSUPCETPCEPPCEUPCSTPCSPPCSU
HHPSNH63580595615700725790720730750705730790
5670685705700725790720730750705730790
8670685705710730795720730750720740805
83680705720710750795725750770715755800
5590615630710750795725750770715755800
8680705720715755800725750770725765810

使用例

ストップ蝶番:関連画像 一定の角度でストップ致します。 蝶番が90°以内に位置すると 自然に倒れます。

技術情報

■蝶番の許容荷重の考え方
記載の許容荷重は2個使用時となっており、標準的な使用方法での扉の質量となります。
標準的な使用方法とは、縦使いした場合で図1のように蝶番2個の取付ピッチをA、蝶番の回転軸中心から扉重心位置までの距離をBとし、
A＝2×Bとなるように取り付けた場合の目安となります。
図2のように縦使いをした場合は取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。こちらも蝶番を2個使用した場合の値です。
※記載値はあくまで参考扉質量であり、保証値ではありません。ご参考の上、お客様にて仕様用途を加味した上でご選定いただくようお願いいたします。

●●●:関連画像

（図1：縦使い）

●●●:関連画像

（図2：横使い）

■取付について
蝶番を3個以上取り付ける際は、必ず各蝶番の軸が同一線上になるように取り付けてください。
